Le choix d'une machine de découpe de trous intérieurs se résume à un seul chiffre : la plus petite caractéristique interne que vous devez réellement découper. Il n'y a en réalité que deux types de machines de découpe de trous intérieurs parmi lesquels choisir — et cette seule dimension décide de celle dont vous avez besoin. Tout le reste — vitesse du fil, état de surface, même la marque — est secondaire. Si votre trou ou votre fente interne la plus étroite est inférieure à environ 1,8 mm, une grande partie des machines sur le marché sont exclues avant même que vous ne lisiez une seule ligne de spécifications, car elles ne peuvent physiquement pas faire passer un fil à travers cette caractéristique. C'est la règle de décision que nous utilisons dans notre propre atelier, dans l'ordre où nous l'utilisons.
Merci d'avoir lu cet article, n'oubliez pas de vous abonner !La raison pour laquelle les trous intérieurs sont spéciaux : vous ne pouvez pas laisser tomber le fil par l'extérieur de la pièce comme vous le feriez pour une découpe de profil. Le fil doit à l'intérieur — être enfilé à travers un trou de départ pré-percé, puis découper vers l'extérieur à partir de là. La capacité d'une machine à le faire, et la taille du trou qu'elle peut atteindre, dépend entièrement de la forme et du diamètre du fil.
Ce qu'une machine de découpe de trous intérieurs doit réellement faire
Deux conditions doivent être remplies avant qu'un fil puisse découper une caractéristique interne.
Premièrement, le fil a besoin d'un moyen dans. Soit il a deux extrémités libres que vous pouvez passer à travers le trou, soit c'est une boucle que vous pouvez ouvrir et rejoindre autour de la pièce. Un fil continu fermé sans extrémités et sans joint ne peut jamais entrer dans un trou — il ne peut qu'en faire le tour.
Deuxièmement, le fil doit être plus fin que la caractéristique. C'est la partie que les gens oublient. Le facteur limitant dans toute machine de découpe de trous intérieurs n'est presque jamais son système de mouvement — c'est le diamètre du fil le plus fin que cette machine peut utiliser de manière fiable. Vous ne pouvez pas découper une fente interne de 1 mm avec un fil de 1,8 mm, quelle que soit la qualité du reste de la machine. Le fil plus son trait de coupe doit pouvoir passer par le trou de départ et à l'intérieur de la caractéristique finie.
Le problème entier se réduit donc à une seule question par type de machine : quel est le fil le plus fin qu'elle peut utiliser, et ce fil peut-il être enfilé ?
Trois façons d'enfiler un fil à travers un trou — et leurs diamètres minimaux
Il existe trois approches à fil unique, et elles se classent clairement selon la finesse du fil qu'elles supportent.
| Type de fil | Peut découper un trou intérieur ? | Fil le plus fin | Idéal pour |
|---|---|---|---|
| Non-soudable boucle infinie | Non — pas de bouts à enfiler | 0,25 mm | Contour extérieur uniquement |
| Boucle sans fin épissable | Oui — enfiler, puis rejoindre | ~1,8 mm | Trous intérieurs plus grands |
| Fil unique alternatif | Oui — deux bouts libres | 0,25–0,5 mm | Petits trous intérieurs précis |
Boucle sans fin non épissable. Fabriqué comme un anneau fermé continu sans joint nulle part — le boucle en fil de diamant électrodéposé est la forme habituelle. Parce qu'il n'y a pas de joint à contourner, il peut être fabriqué très fin — jusqu'à environ 0,25 mm. Mais un anneau sans bouts ne peut pas être enfilé à travers quoi que ce soit. Il tombe sur le extérieur d'une pièce uniquement, il coupe donc les contours extérieurs et tranche, jamais les trous intérieurs. Excellent fil, mauvais travail ici.

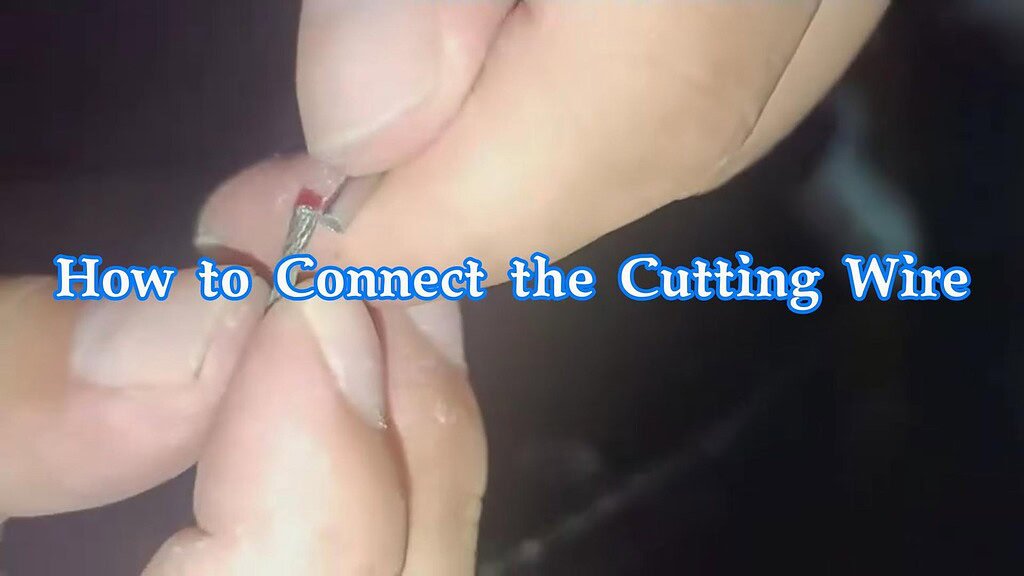

Boucle sans fin épissable. Celui-ci peut être ouvert, enfilé à travers le trou, et rejoint en boucle pour couper de l'intérieur fil de diamant connectable conçu exactement pour cela. Le hic, c'est la jonction. Une épissure fiable nécessite une section transversale suffisante pour supporter la tension, et en dessous d'environ 1,8 mm, la jonction devient le point faible au lieu du corps du fil — ainsi, la boucle épissable la plus fine mesure environ 1,8 mm. C'est bien pour un trou intérieur généreux, inutile pour un trou petit et précis. Si vous n'avez jamais épissé une boucle, attention : la jonction est l'endroit où les boucles échouent tôt, pas le corps du fil, et une épissure bâclée lâchera en pleine coupe et emportera généralement la pièce avec elle. Les méthodes comptent — voir méthodes de jointure en boucle.

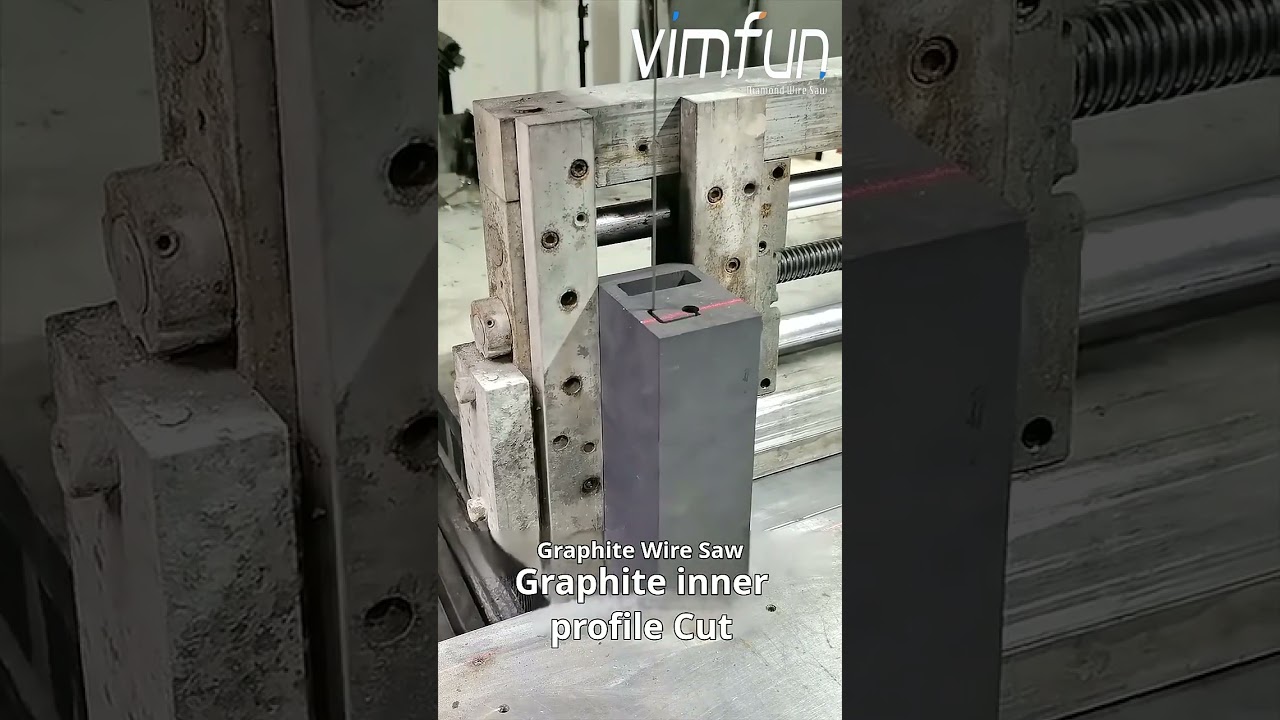

Voici une boucle épissée passant à travers un trou pré-percé et coupant le profil intérieur sur l'une de nos machines : coupe de trou intérieur avec fil en boucle .
Fil unique alternatif. Une bobine finie (typiquement 200–300 m) avec deux extrémités libres, enroulée sur une bobine et passant d'avant en arrière sur la coupe. Ces deux extrémités passent facilement par un petit trou, et vous pouvez utiliser un fil fin — 0,25 à 0,5 mm — c'est donc l'approche lorsque la caractéristique interne est petite ou que le contour est serré et précis.
Même coupe intérieure, voici une vidéo de coupe de trou intérieur avec fil alternatif.
Il y a une raison physique pour laquelle les planchers atterrissent là où ils le font, et ce n'est pas du marketing : les boucles soudées fines en dessous de ~0,3 mm sont vraiment difficiles à fabriquer, tandis qu'un fil fin fileté peut aller beaucoup plus fin. Le mécanisme d'enlèvement de matière sous-jacent est le même processus abrasif fixe dans tous les cas (un bon aperçu technique est cette revue de la découpe au fil diamanté pour matériaux durs et cassants — ce qui change, c'est la taille de l'outil que vous pouvez livrer à la coupe.
Quand vous n'avez pas besoin d'un trou intérieur, la boucle sans fin gagne
Voici le revers de la médaille, car la plupart des pièces n'ont pas de caractéristiques internes — et pour celles-ci, le classement s'inverse durement.
Si le travail consiste à trancher ou à un profil extérieur uniquement, une boucle sans fin en fil diamanté bat un fil alternatif sur trois points :
Vitesse. Une boucle tourne unidirectionnellement à 80–85 m/s. Un fil alternatif doit décélérer, s'arrêter et inverser sa course à chaque passage, il atteint donc au maximum environ 20 m/s. Cet écart de vitesse linéaire de 4x signifie plus d'abrasif frais traversant la saignée par seconde. (La vitesse du fil n'est pas la vitesse de coupe — le taux d'avance et le matériau font la majeure partie de cela, voir la vitesse du fil, la tension et le taux d'avance — mais cela fixe le plafond.)
Finition de surface. Une boucle unidirectionnelle laisse une surface constante dans une seule direction. Un fil alternatif s'inverse, et chaque inversion laisse une bande faible là où le fil a ralenti et changé de direction. Sur les pièces optiques et de précision, ce banding apparaît lors de l'inspection. Si vous respectez la texture de surface à une ISO 21920-2 spécification, le mouvement constant de la boucle est un avantage mesurable — c'est pourquoi nous dirigeons la plupart découpe de verre optique vers des machines à boucle comme la SG20, et vous en apprendrez davantage sur son réglage sous optimisation de la qualité de surface.
Configuration. Glissez la boucle sur deux roues, tendez-la, c'est parti. Pas de bobine à enrouler. Une chose qui perturbe les nouveaux opérateurs à chaque fois : si vous n'enroulez pas 200–300 m sur une bobine alternative uniformément, vous obtenez une tension de déroulement inégale et une première coupe ondulée — une bobine enroulée à la hâte peut ajouter 30 minutes et nécessiter encore quelques passes pour se stabiliser. La boucle évite cela entièrement.
Et la pénalité du diamètre du fil dont tout le monde s'inquiète ? Pour le travail extérieur, il n'y en a pratiquement pas — une boucle non soudable atteint 0,25 mm, la même plage que vous utiliseriez pour un fil alternatif pour la précision. Pour une comparaison structurelle complète côte à côte, nous en parlons dans scie à fil diamanté circulaire vs alternative.
Comment choisir : une règle de décision en 3 étapes
Oubliez la comparaison des fiches techniques et répondez à trois questions dans l'ordre.
- Mesurez votre plus petite caractéristique interne. Trouvez le trou, la fente ou le rayon intérieur le plus serré sur toutes vos pièces et notez la dimension. Pas de caractéristiques internes du tout ? Arrêtez-vous ici — achetez une machine à boucle, elle coupera plus vite et plus proprement.
- Comparez ce nombre aux limites de fil. Caractéristique confortablement au-dessus d'environ 1,8 mm (plus le kerf) ? Une boucle soudable peut le faire. En dessous de 1,8 mm, ou critique pour la précision ? Vous avez besoin d'un fil fin fileté — fil unique alternatif ou machine à contour.
- Pondérez par volume. Si les pièces à trou intérieur sont une rare exception, achetez la machine à boucle pour votre travail quotidien et externalisez ou conservez une petite configuration de contour pour les exceptions. Si les trous intérieurs sont récurrents et serrés, privilégiez la machine alternative/de contour et traitez la boucle comme secondaire.
C'est tout le travail de choisir une machine de découpe de trous intérieurs en pratique : la plus petite caractéristique choisit le fil, le fil choisit la machine, et le volume décide si vous avez besoin d'une machine ou de deux.
Limites et compromis
Quelques limites pour que rien ne vous surprenne le jour de la mise en service.
Le plancher d'épissure de 1,8 mm est difficile – c'est une limite de fiabilité de joint, pas un chiffre que nous pouvons négocier. N'attendez pas une fente interne de 1 mm de quelque boucle que ce soit, épissable ou non.
La configuration alternative récompense l'habileté de l'opérateur ; un bobinage inégal est la cause la plus fréquente d'une mauvaise première coupe sur ces machines, et c'est un problème de formation plutôt qu'un défaut de machine.
Ce n'est pas la conversation multi-fils. Chaque option ici coupe une pièce à la fois. Le tranchage à haut volume de plaquettes identiques (50 à 100 par passage) est une catégorie de machine différente avec des compromis différents.
Et un fil plus fin signifie toujours des caractéristiques plus fines mais une durée de vie du fil plus courte – ce compromis s'applique aux boucles et aux fils alternatifs.
Prochaines étapes pratiques
Extrayez le dessin de votre pièce la plus difficile et dimensionnez la caractéristique interne la plus serrée. Ce seul chiffre – le plus petit rayon ou trou intérieur – choisit généralement la machine en environ cinq minutes. S'il est inférieur à 1,8 mm, vous regardez une configuration de fil mince fileté ; s'il n'y a pas de caractéristique interne du tout, une boucle vous servira mieux et plus rapidement.
Si vous souhaitez un deuxième avis, envoyez-nous ce dessin avec la caractéristique interne indiquée, et voyez l'option de contour de précision ici : Machine de découpe de contour SGI20.
