Fabrication de lentilles en germanium — Guichet unique De la découpe au revêtement
Le Ge de qualité optique coûte 1 800–2 400 $ par kilogramme. Quand une ébauche vaut plus que la scie qui la coupe, la largeur de la coupe cesse d'être un détail d'ingénierie et devient la ligne de la nomenclature qui décide de la rentabilité. Nous fournissons la chaîne complète — scie à fil, centrage, meulage sphérique, polissage, revêtement AR — sous un seul propriétaire technique.
Le germanium semble facile sur le papier. En pratique, trois choses le rendent punitif.
C'est cher — et ça le devient de plus en plus
La demande de la défense et de l'imagerie thermique a fait grimper en flèche les prix du Ge pendant 2023-2024. Chaque millimètre de trait de scie représente une somme réelle en dollars. Une coupe de 5 mm de large à travers une boule de $2 000/kg gaspille un pourcentage mesurable des revenus par tranche.
Il s'écaille le long des plans (111)
Le Ge monocristallin se clive proprement le long de ses faces (111). Une carotteuse traversant la boule projette des micro-éclats sur la face de sortie à chaque fois. Des zones d'éclats du côté de sortie de 0,3 à 0,8 mm sur les rondelles carottées sont courantes — tout matériau que le meuleur de lentilles retire avant le façonnage.
Les dommages se cachent jusqu'au polissage
Le Ge absorbe dans le visible. Les dommages sous-jacents d'une mauvaise coupe n'apparaissent pas avant que la lentille n'atteigne le stade du polissage, moment auquel vous avez consacré des heures de meulage à une pièce qui va diffuser. Référence : Fiche technique Crystran Ge.

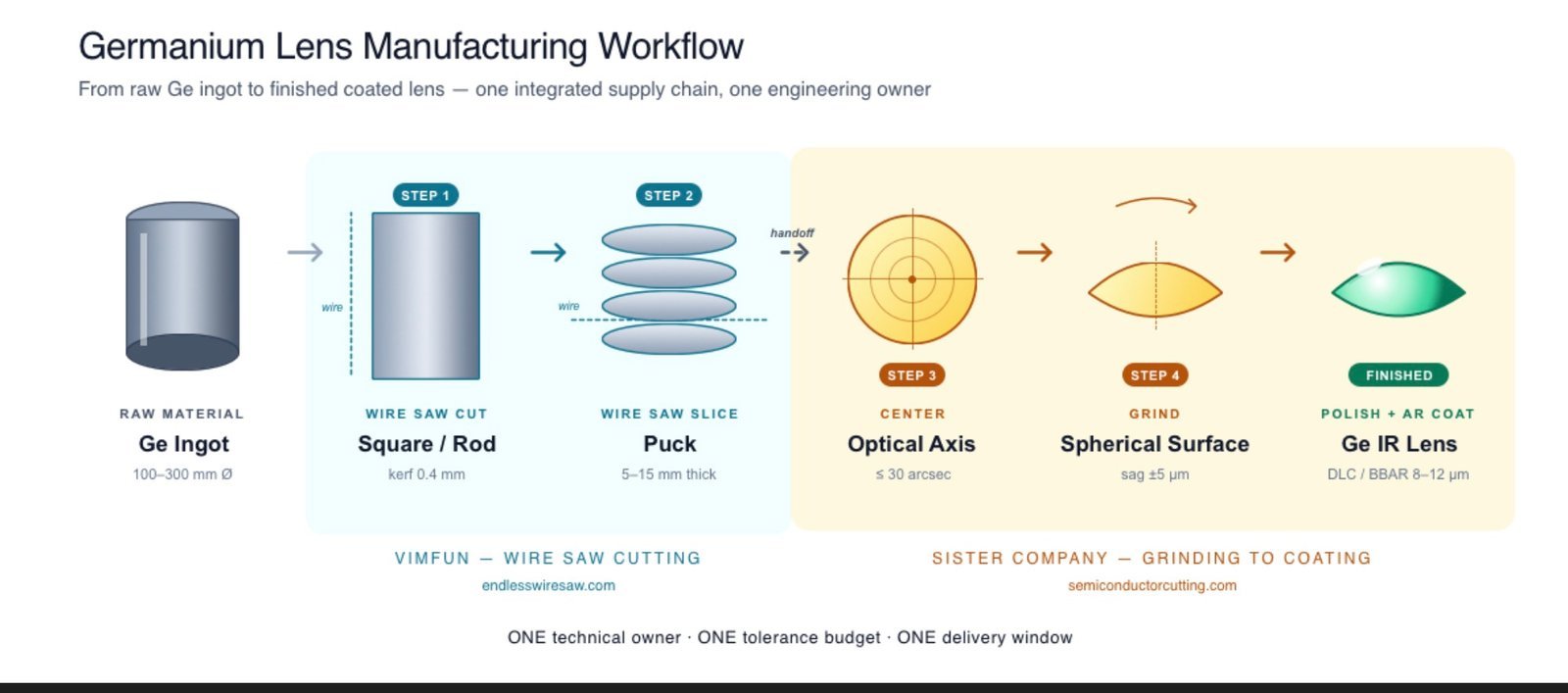

De lingot brut de Ge à la lentille revêtue, sous un seul propriétaire d'ingénierie.
Trois éléments différencient cette chaîne de l'achat de chaque machine séparément : la même équipe d'ingénierie est responsable du budget de tolérance de bout en bout ; les fixations sont transférées d'une station à l'autre ; un devis, une fenêtre de livraison. Pour les ateliers qui mettent en place une nouvelle ligne d'optique infrarouge, cela réduit une demande de prix auprès de 6 fournisseurs à une seule conversation technique.
Ce qui se passe à chaque station, avec les paramètres qui comptent réellement.

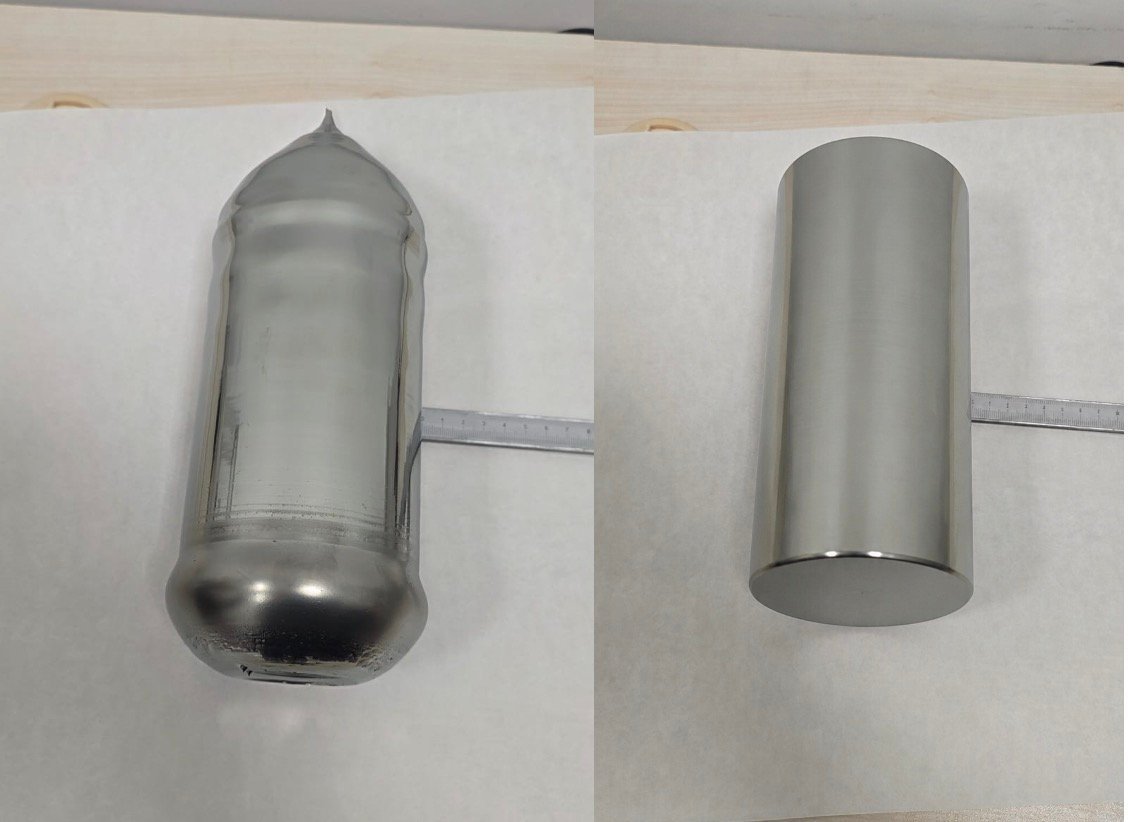

Lingot à tige — équarrissage et remplacement du noyau
La plupart des boules de Ge arrivent sous forme de cylindres de 100 à 300 mm de diamètre, entre 100 et 400 mm de long. La première tâche consiste soit à équarrir la boule pour des optiques rectangulaires, soit à extraire des tiges de plus petit diamètre d'une grande boule. C'est là que la scie à fil sans fin remplace la perceuse à carotter.
Au lieu de meuler une bague annulaire de 5 à 10 mm autour du noyau, notre scie à fil de contour SGI 40 trace le périmètre de chaque tige avec une boucle de 0,42 à 0,5 mm. La perte de sciage par coupe est d'environ 0,5 mm. Sur une boule de 200 mm, c'est la différence entre obtenir quatre noyaux de 80 mm d'une boule ou cinq.
La vitesse de coupe de contour est de 4 à 8 mm/min le long du périmètre, donc l'extraction d'une tige de Φ34 mm (périmètre ≈ 107 mm) prend environ 18 minutes par tige au réglage typique de 6 mm/min.
| Diamètre du fil | 0,42 – 0,5 mm |
| Tension du fil | 110 – 140 N |
| Vitesse du fil | 40 – 60 m/s |
| Vitesse d'avance de contour | 4 – 8 mm/min |
| Refroidissement | huile minérale blanche |
| Largeur de coupe typique | 0,5 – 0,6 mm |

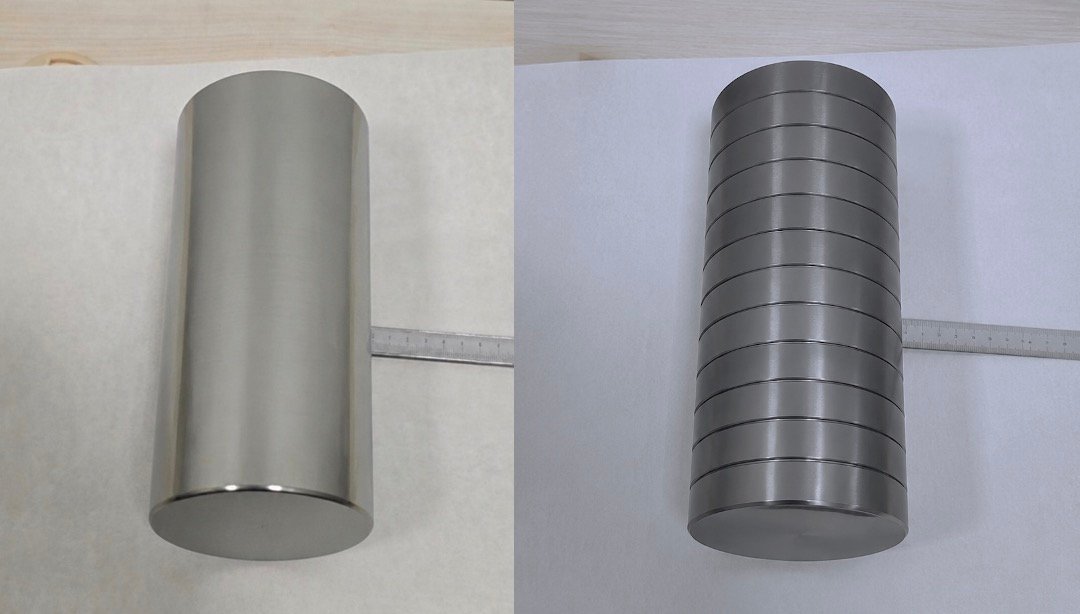

Tige en rondelle — tranchage en coupe transversale
Une fois que nous avons des tiges cylindriques, l'étape suivante consiste à les trancher en rondelles — généralement de 5 à 15 mm d'épaisseur selon que la lentille finale est un ménisque, un plan-convexe ou un blanc asphérique complet. La SGI 40 utilisée à l'étape 1 passe en mode tranchage ; les ateliers ayant des besoins de coupe droite à haut volume peuvent ajouter le SGSM40 comme trancheuse dédiée.
En mode de coupe droite, le fil traverse le diamètre de la tige plutôt que de tracer un périmètre, donc la vitesse d'avance est plus rapide — 10 à 20 mm/min sur Ge. Une seule coupe droite à travers une tige de Φ180 mm prend environ 12 minutes à la limite supérieure de cette plage.
Les rondelles tranchées sortent de la scie à fil avec une rugosité de surface dans la plage Ra 0,6–1,2 µm — suffisamment fine pour que la première étape de meulage n'enlève très peu de matière. Le TTV sur les séries de production se situe dans la plage de 8–15 µm sur une rondelle de 50 mm, comparable à une bonne sortie de scie ID pour environ un tiers de la perte de largeur de coupe.
| Diamètre du fil | 0,35 – 0,42 mm |
| Tension du fil | 100 – 130 N |
| Vitesse du fil | 30 – 50 m/s |
| Vitesse d'avance de la tranche | 10 – 20 mm/min |
| Refroidissement | huile minérale blanche |
| Rugosité de surface Ra | 0,6 – 1,2 μm |
| TTV (typique) | 8 – 15 μm |

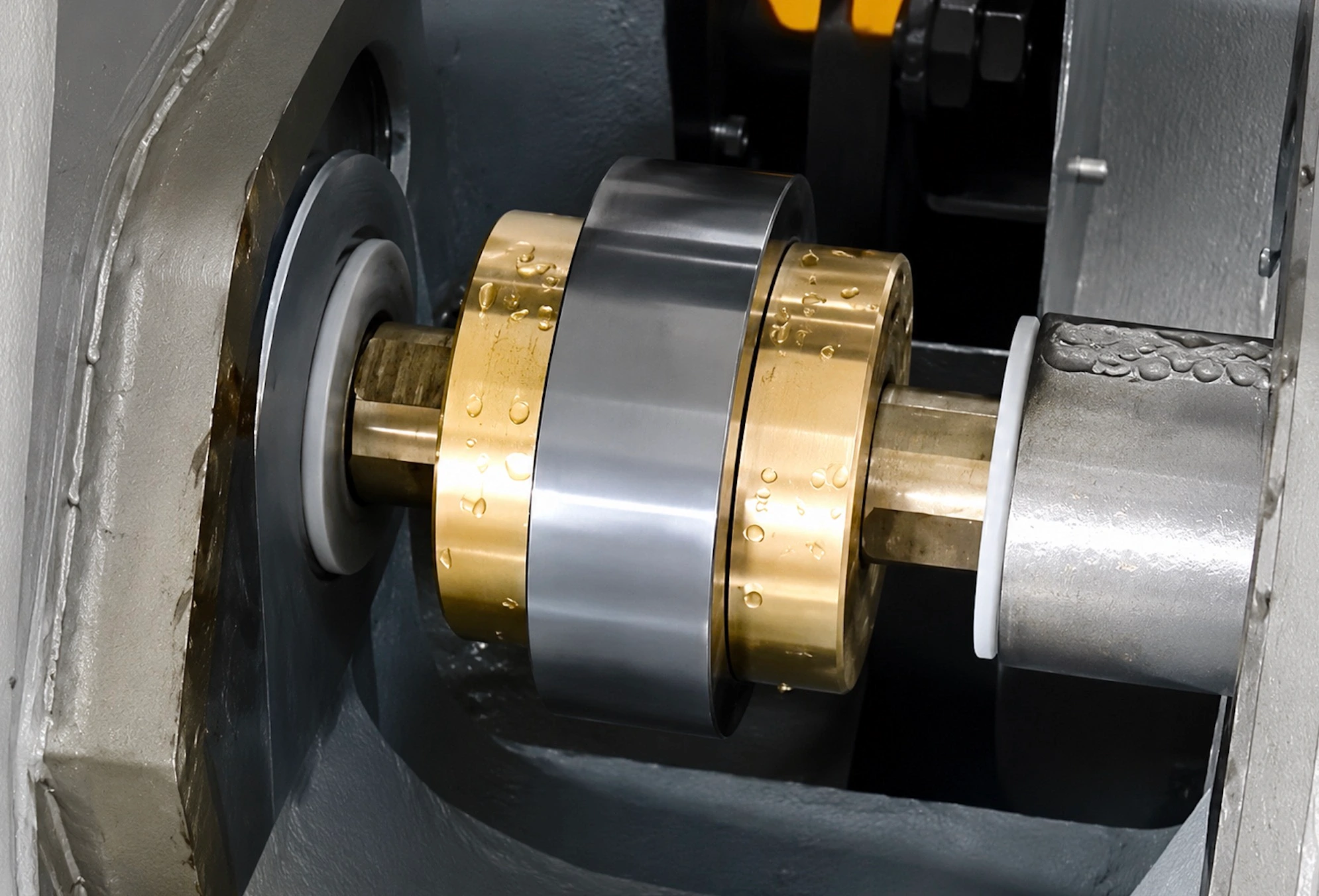

Rectification et centrage des bords
Après la découpe, les disques sont envoyés à notre installation de centrage de notre société sœur pour le traitement des bords. Cette étape meule le diamètre extérieur du palet et chanfreine les coins — et cela se produit avant la génération de la surface sphérique, pas après. La raison est mécanique : un diamètre extérieur cylindrique centré donne au meuleur sphérique une référence de rotation prévisible, ce qui signifie que la surface sort de la machine suivante déjà concentrique avec le bord de la lentille.
Le temps de cycle est de 1 à 3 minutes par pièce en fonction du diamètre, des spécifications de chanfrein et de l'enlèvement de matière. Pour les lentilles Ge utilisées dans les assemblages d'imagerie thermique athermalisée, la tolérance de décentrement est souvent spécifiée à 30 secondes d'arc ou moins — tout ce qui est plus lâche et le décalage d'image à froid devient visible pour l'utilisateur.

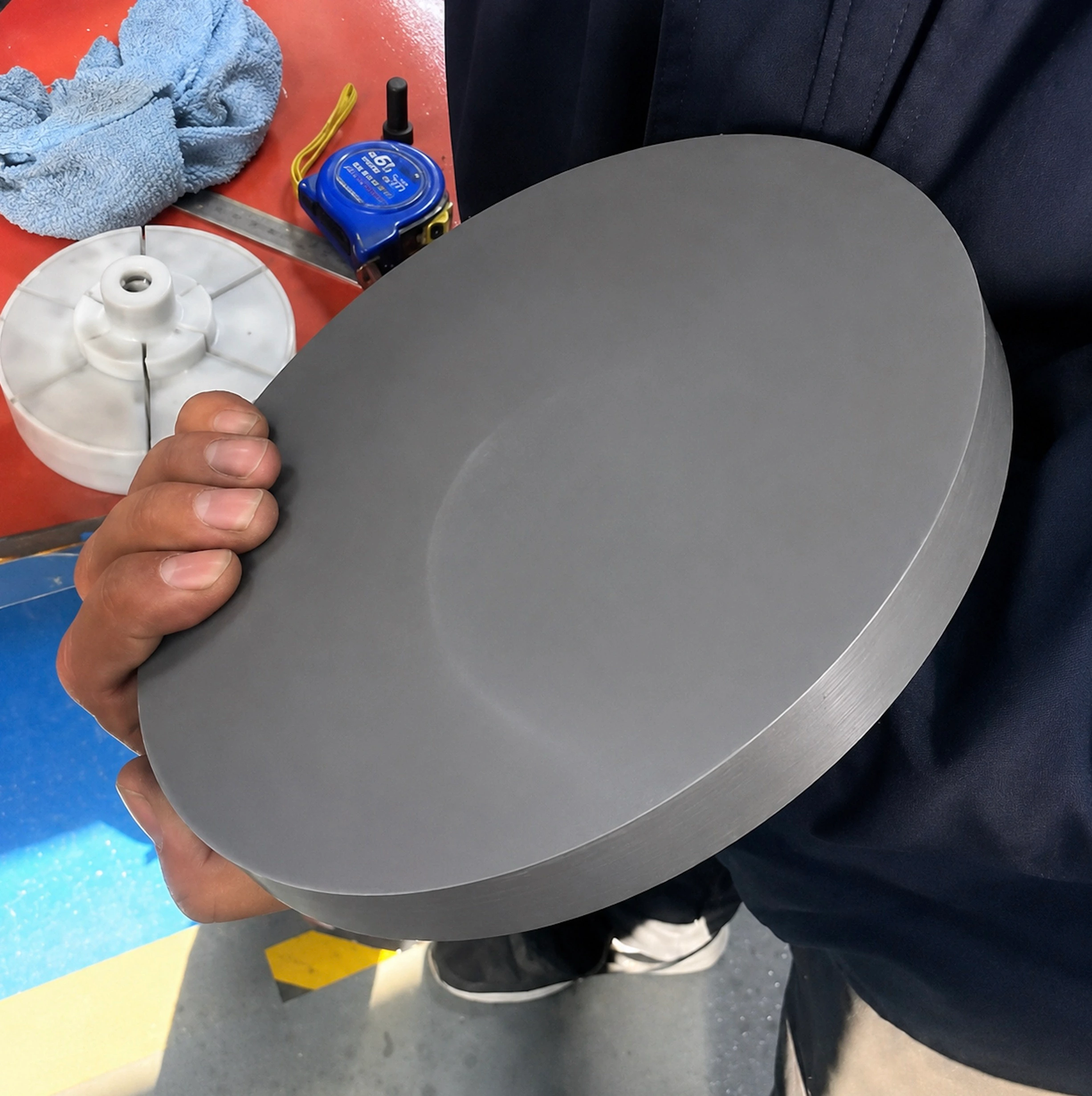

Meulage de surface sphérique
Une fois le diamètre extérieur du palet centré et chanfreiné, l'étape suivante génère la surface sphérique (ou ébauche asphérique). Les deux modèles de meuleuses traitent les profils convexes (CX) et concaves (CC) ainsi que les surfaces planes sans changer la configuration de la broche — utile pour les lentilles double face et les géométries de ménisque.
The grinder uses bonded diamond pellet tools running against a rotating puck on a precision spindle. Typical stock removal is 0.2 to 0.5 mm per side from the as-cut surface. Because the wire-sawn pucks come in with low TTV and minimal subsurface damage, cycle time per surface drops to around 5 minutes on standard spherical generation.
For aspheric germanium lenses (common in compact thermal imaging modules), the grinder runs CNC-controlled trajectory profiling. Sag tolerance on the as-ground surface is typically ±5 µm, leaving the polisher to handle the final figure.

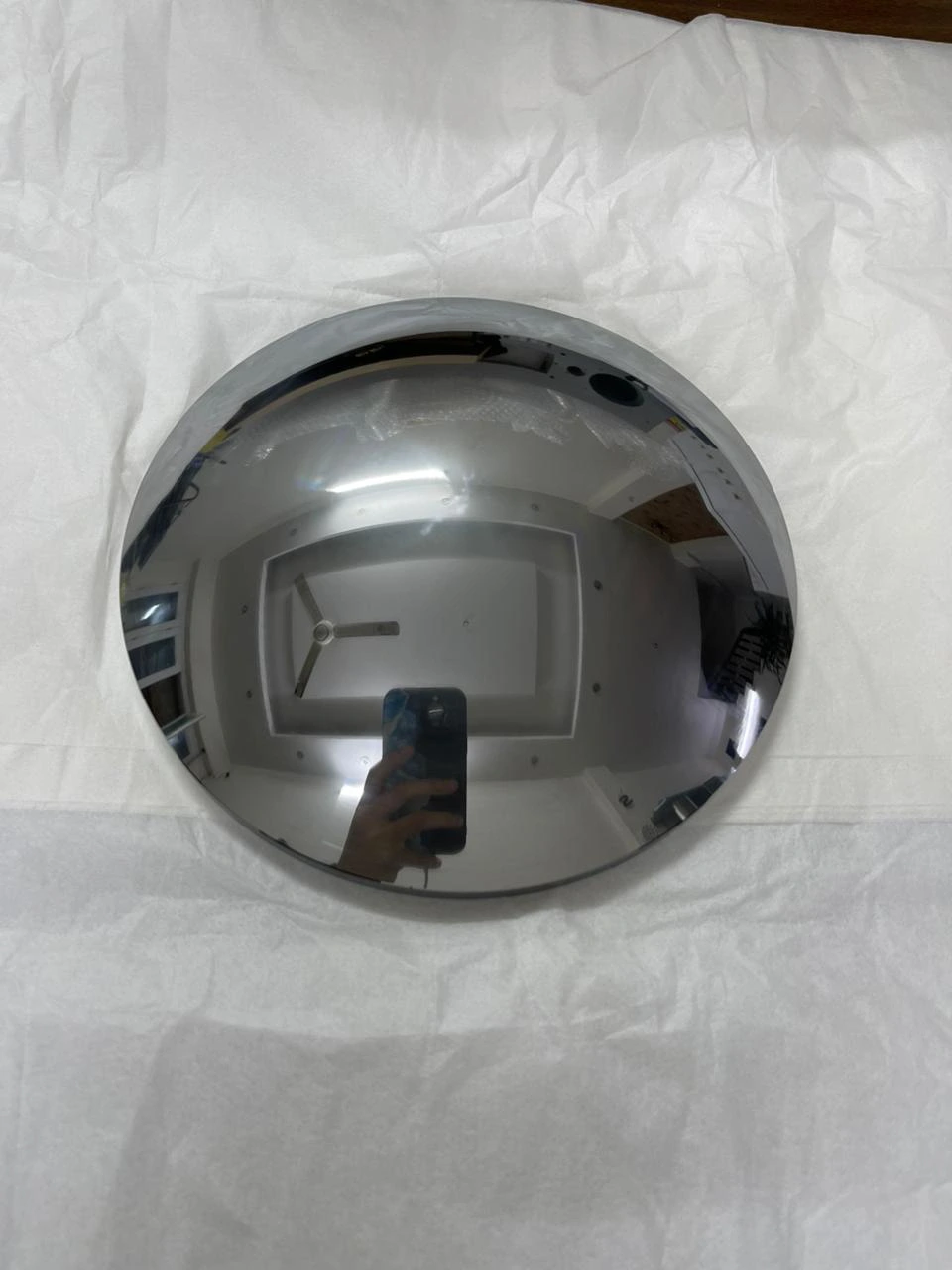

Polishing and AR Coating
Most Ge lenses in production end up with a broadband anti-reflective coating. Bare germanium reflects about 36% per surface at IR wavelengths because of its high refractive index (n ≈ 4.0 at 10 µm). Without AR coating, a single-element Ge lens loses more than half its incident energy before light reaches the detector.
Cycle time runs around 3 minutes per surface on standard spherical work; aspheric figures take longer depending on tolerance. Final surface roughness reaches Ra < 5 nm for high-end thermal imaging.
DLC vs BBAR coatings. Standard BBAR multilayers scratch easily on Ge — soft material, hard reality. DLC (diamond-like carbon) trades a small amount of transmission (maybe 2–3% per surface) for much better abrasion resistance. For lenses that face outward in a vehicle or handheld thermal camera, DLC is usually non-negotiable.
Combien de temps faut-il à une lentille Ge en réalité ?
Pour une lentille d'imagerie thermique de taille moyenne typique — élément Ge biconvexe de Φ50 mm — les horloges de ligne intégrées fonctionnent à peu près comme suit. Marge incluse pour la manutention des matériaux entre les postes.
| Scène | Machine | Temps de cycle |
|---|---|---|
| Découpe de contour, extraction de tige Φ50 d'un lingot plus grand | SGI 40 | ~26 min |
| Découpe de la tige en un palet (coupe droite unique) | SGI 40 | ~5 min |
| Rectification des bords + chanfreinage | C-120L | 1–3 min |
| Génération de surface sphérique (côté 1) | G-100 | ~5 min |
| Génération de surface sphérique (côté 2) | G-100 | ~5 min |
| Re-chanfreinage (si nécessaire) | C-120L | ~1 min |
| Polissage (côté 1) | Polisseuse asphérique | ~3 min |
| Polissage (côté 2) | Polisseuse asphérique | ~3 min |
| Revêtement AR (DLC ou BBAR) | Chambre de dépôt | lot (50+/cycle) |
Temps d'usinage total par lentille Ge de Φ50 mm sur toutes les stations d'enlèvement de copeaux, revêtement exclu. Le revêtement s'effectue par lots ; la contribution par lentille tombe à quelques minutes lorsque la chambre est pleine.
Les figures asphériques prennent 2 à 3 fois plus de temps que les figures sphériques, en fonction de l'écart par rapport à la sphère de meilleur ajustement et de la tolérance de la figure finale. Nous dimensionnons la capacité des rectifieuses et des polisseuses en fonction de votre mélange de pièces lors de l'établissement des devis.
La comparaison honnête. Le fil ne gagne pas sur tout.
Pour les ateliers qui hésitent à passer des méthodes traditionnelles, les compromis d'ingénierie qui comptent le plus.
| Facteur | Foreuse à carotter + Scie à fil interne | Scie à fil sans fin (Vimfun) |
|---|---|---|
| Perte de matière par coupe | Foret de 5 – 10 mm / Fil interne de 0,3 – 0,5 mm | 0,4 – 0,6 mm |
| Éclats sur les bords (face de sortie) | 0,3 – 0,8 mm typique | < 0,1 mm typique |
| Débit par heure | Plus élevé pour les petites pièces | Plus faible pour les pièces minuscules, meilleur sur les gros lingots |
| Coût de l'outillage par coupe | Plus bas (lame liée à la résine) | Plus élevé (boucle de fil diamanté) |
| Pièce pratique max | ~150 mm Ge | 300 mm+ Ge (étendre la boucle) |
| Temps d'installation | Rapide | Modéré (chargement du fil) |
| Subsurface damage | Modéré à élevé | Faible |
| Matériau économisé par lingot de 200 mm | Ligne de base | $200 – $600 |
Trois déploiements — trois continents, trois marchés finaux.
Ils couvrent des industries très différentes, mais partagent la même douleur d'ingénierie : le matériau Ge est cher, les budgets de tolérance sont serrés, et la gestion de cinq fournisseurs d'équipement distincts crée plus de problèmes qu'elle n'en résout.
Sunny Optical
Sunny Optical Technology Group est l'un des plus grands fabricants mondiaux de composants optiques — objectifs de smartphone, ADAS automobile, optiques d'imagerie thermique.
Sunny exploite plus de 30 machines de découpe à fil diamanté Vimfun, avec une flotte substantielle dédiée spécifiquement à la production d'objectifs en germanium. À ce volume, deux métriques ont dominé la vitesse de coupe brute : le coût des consommables de fil par objectif et la cohérence de la manipulation station à station.
OEM d'imagerie thermique
Un important fabricant turc d'imagerie thermique a acheté une ligne complète intégrée d'objectifs Ge : 40 scies à fil SGI, C-185L pour le centrage, G-250 pour le meulage sphérique et la machine de polissage asphérique — configurée, mise en service, qualifiée sous un périmètre technique unique.
Le moteur de la décision n'était pas le prix affiché. C'était la réduction de la chaîne d'approvisionnement (Chine-Turquie directe vs. sourcing européen multi-fournisseurs) combinée à un gain de rendement matière sur le stock de Ge importé.
Precision Optics Group
Une entreprise néerlandaise de systèmes optiques utilise la solution intégrée Vimfun + société sœur pour les optiques IR industrielles et scientifiques, fournissant les fabricants d'instruments et de capteurs européens.
Les raisons invoquées pour la chaîne intégrée par rapport au sourcing pièce par pièce : perte de matière réduite sur la matière première Ge importée, réduction des transferts de fixation entre la découpe et le meulage, et responsabilité d'un seul fournisseur pour le passage des tolérances.
Ce que les ingénieurs demandent réellement avant de spécifier cette ligne.
Notre SGI 40 standard accepte les lingots jusqu'à Φ350 mm × 400 mm de long. Pour des boules plus grandes, nous construisons des cadres personnalisés — la scie à fil s'adapte en allongeant la boucle, pas en remplaçant la machine. La plus grande construction personnalisée à ce jour : enveloppe de travail de 1200 mm.
Pour la plupart des lignes de production, nous configurons ce qui suit :
| Scène | Machine | Plage de travail |
|---|---|---|
| Contour du lingot + découpe de tige | SGI 40 | Lingot Φ ≤ 185 × 400 mm |
| Rectification de bord + chanfrein (petit) | C-120L | Φ 1,8 – 120 mm |
| Rectification de bord + chanfrein (grand) | C-185L | Φ 50 – 185 mm |
| Rectification sphérique (petite) | G-100 | Φ 10 – 100 mm |
| Rectification sphérique (grande) | G-250 | Φ 80 – 250 mm |
| Polissage | Polisseuse asphérique | Φ ≤ 300 mm |
| Revêtement AR | Chambre DLC ou BBAR | Lot |
Les petites ateliers d'imagerie thermique ont généralement besoin uniquement de SGI 40 + C-120L + G-100 + polisseuse. Les grands ateliers d'optique de défense ajoutent C-185L et G-250.
Oui. Le poly-Ge se coupe en fait un peu plus facilement que le monocristal car il n'y a pas de plan de clivage préférentiel. Les mêmes paramètres fonctionnent.
Grossièrement comparable au verre optique — 7 à 10 jours à 8 heures/jour, selon la tension et l'alimentation. Le Ge est plus tendre que le saphir ou le quartz, donc l'usure du fil est modérée.
Oui, tous nos standards boucles en fil diamanté sont fabriqués en interne. Le délai de livraison pour les boucles est d'environ 7 jours. Nous utilisons un placage continu (fil) pour le germanium — il offre la meilleure finition de surface sur les semi-conducteurs fragiles.
De bout en bout sur une lentille Ge finie, notre chaîne de fabrication de lentilles en germanium supporte : diamètre ±0,02 mm, épaisseur centrale ±0,025 mm, décentrement 30 secondes d'arc, figure de surface 1λ à 633 nm de référence. Des tolérances plus serrées sont possibles sur des spécifications spécifiques — parlez-en à l'ingénierie. Nous documentons les livrables en format ISO 10110 pour l'échange de données de conception.
Même plateforme de scie à fil, problèmes différents par marché.
L'angle d'intégration est plus important dans certains secteurs que dans d'autres — pour l'imagerie thermique à volume de consommation, l'économie du revêtement par lots domine ; pour l'optique de défense, la traçabilité entre les stations est la plus importante.
Modules d'imagerie thermique
ADAS automobile, inspection de bâtiments, thermographie électrique. Axé sur le volume, le coût du revêtement est critique.
Optique de défense et de sécurité
Modules microbolomètres non refroidis, viseurs d'armes, surveillance. La traçabilité et la durabilité du DLC sont importantes.
Capteurs industriels
Analyseurs de gaz (fenêtres Ge pour FTIR), surveillance de processus. Volumes plus faibles, exigences de tolérance plus élevées.
Diagnostics IR Médicaux
Imageurs thermiques portables pour l'imagerie vasculaire et inflammatoire. Format ergonomique, volume moyen.
Laboratoires de Recherche
Spectroscopie IR, ensembles optiques personnalisés. Précision pièce unique sur débit.
Personnalisé / Autre
Diviseurs de faisceau, expanseurs de faisceau, fenêtres format personnalisé. Envoyez vos dessins, nous vous établirons un devis.
Envoyez un dessin. Nous vous renvoyons les chiffres.
Si vous évaluez une ligne de fabrication de lentilles en germanium — nouvelle construction, rénovation ou expansion de capacité — voici les questions que nous examinerons ensemble :
- Plage de diamètre et de longueur de la boule — détermine la taille du cadre de la scie à fil
- Diamètre de la lentille finie, épaisseur, spécifications de courbure — détermine la sélection de la rectifieuse et de la machine de centrage
- État de surface et exigences de revêtement — détermine la capacité de polissage et de revêtement
- Volume par mois — détermine si vous avez besoin d'une seule cellule ou de lignes parallèles
