Die ersten sechs Monate verbrachten wir mit unserer Drahtsäge in der Überzeugung, dass eine höhere Drahtgeschwindigkeit immer schnellere Schnitte bedeutete. Dann führten wir eine Reihe von... Saphir Wir testeten Wafer mit 70 m/s und beobachteten, dass sich die Beschädigungsrate unter der Oberfläche im Vergleich zum gleichen Testlauf mit 45 m/s verdreifachte. Beim Diamantdrahtschneiden kommt es nicht auf rohe Gewalt an, sondern darauf, die Vorgänge in der Kontaktzone zu verstehen und die Parameter an die physikalischen Eigenschaften des Materials anzupassen.
Die meisten Anwender behandeln das Diamantdrahtschneiden wie jeden anderen Bearbeitungsprozess: Drehzahl und Vorschub einstellen, Start drücken. Das funktioniert, bis man das Substrat wechselt oder die Standzeit des Drahtes von 7 auf 3 Tage sinkt und man die Ursache nicht findet. Der Unterschied zwischen einem optimierten und einem mittelmäßigen Prozess liegt in drei Faktoren: der Mechanik der Materialabtragung, der thermischen Dynamik im Schnittspalt und dem Verhältnis zwischen Geschwindigkeit, Qualität und Werkzeugstandzeit. Dieser Artikel behandelt alle drei Aspekte – anhand konkreter Zahlen aus verschiedenen Schneidanwendungen. Silizium, optisches Glas, Keramikund Graphit.
Wie genau wird beim Diamantdrahtschneidverfahren Material abgetragen?
Betrachtet man die Schnittfuge unter Vergrößerung, sieht man keinen sauberen Schnitt, sondern eine Spur mikroskopischer Zerstörung. Die Diamantpartikel “schneiden” nicht wie ein Drehmeißel. Sie brechen, pflügen und schleifen das Material an Tausenden von Kontaktpunkten pro Sekunde ab. Die physikalischen Vorgänge lassen sich in zwei unterschiedliche Mechanismen unterteilen, je nachdem, welches Material geschnitten wird.
Sprödbruch: die vorherrschende Bruchart bei harten Materialien
Das passiert mit Quarz, Silizium, Saphir und die meisten hochentwickelten Keramiken. Wenn ein freiliegendes Diamantpartikel auf die Oberfläche trifft, schnellt die lokale Kontaktspannung auf etwa 5 bis 10 GPa hoch – weit über der Bruchzähigkeit dieser Materialien, wie sie durch die in [Referenz einfügen] beschriebenen Testmethoden ermittelt wurde. ASTM C1421 für Hochleistungskeramik. Die Kristallstruktur verformt sich nicht – sie bricht. Vom Aufprallpunkt breiten sich seitliche und mittige Risse aus, und kleine Splitter brechen ab.
Dies ist die Grundlage der Behauptung, dass das Schneiden von Silizium mit Kältetechnik erfolgt. Die Energie konzentriert sich ausschließlich auf die Bruchstelle. Es gibt keine breite Wärmeeinflusszone und keine Phasenumwandlung im Substrat. Ein so geschnittener Siliziumwafer behält seine ursprüngliche Kristallstruktur bis auf wenige Mikrometer an die Schnittfläche heran.
Wir beobachten dies deutlich in unserer Produktion. Saphir- und SiC-Substrate kommen ohne sichtbare Verfärbungen oder Verformungen aus der Säge – das Grundmaterial behält tatsächlich nahezu Raumtemperatur, obwohl die Kontaktpunkte kurzzeitig Temperaturen von 400–800 °C erreichen.
Plastische Verformung: für weichere oder Verbundwerkstoffe
Manche Materialien brechen nicht – sie verformen sich. Weichere Metalle, bestimmte Polymere und Verbundwerkstoffe geben dem Diamantkorn durch plastische Verformung nach. Das Schleifmittel pflügt eine Rille, anstatt die Oberfläche zu zersplittern. Dadurch entsteht zwar etwas mehr Wärme pro abgetragener Materialeinheit und die Spanmorphologie ändert sich (durchgehende Bänder statt spröder Splitter), aber es ist immer noch deutlich kühler als herkömmliches Schleifen.
Wichtiger Hinweis: Späne aus duktilen Werkstoffen lassen sich schwerer aus der Schnittfuge entfernen. Beim Schneiden eines Verbundwerkstoffs mit sowohl spröden als auch duktilen Phasen müssen Sie mit einem höheren Zeitaufwand für die Optimierung des Kühlmittelstroms rechnen, um ein erneutes Einbetten der Späne zu verhindern. Wir haben dies bei einem Keramik-Metall-Verbundwerkstoff schmerzlich erfahren müssen – die Metallspäne wickelten sich um den Draht und verursachten Sekundärabrieb, bis wir den Kühlmittelstrom von 40 l/min auf 65 l/min erhöhten.
Warum freiliegender Diamantschliff wichtig ist

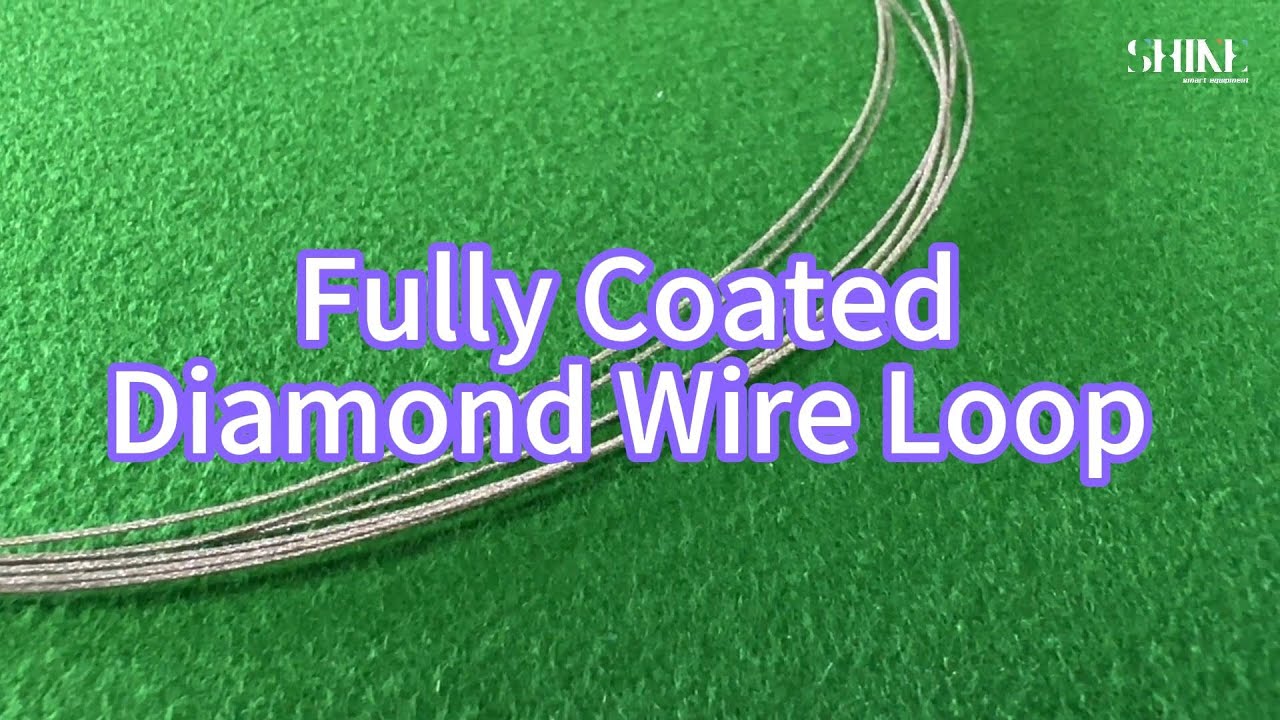

Hier beginnt die endlose Diamantdrahtschleifen Sie unterscheiden sich grundlegend von herkömmlichem Spulendraht. Bei herkömmlichem Spulendraht sind die Diamantpartikel größtenteils von der Nickelbeschichtung umschlossen – nur die Spitzen ragen heraus. Die Beschichtung muss jedes Partikel fest umschließen, da der Draht in kilometerlangen Bahnen mit hoher Geschwindigkeit gefertigt wird.
Unser galvanisierte Schleifen Es wird ein offenes Beschichtungsverfahren angewendet: Die polyedrischen Diamantkristalle liegen mit vollständig freiliegenden scharfen Kanten und Flächen auf der Nickelschicht. Der kritische Parameter ist Vorsprunghöhe — wie weit die Kristalle über die Bindungsfläche hinausragen. Wir peilen 30–50 µm des Diamantpartikeldurchmessers an. Bei einem 40 µm großen Diamanten bedeutet das 12–20 µm freiliegende Kristallfläche.
Ist der Überstand zu gering, gleitet der Draht über die Oberfläche, ohne zu greifen. Ist er zu groß, lösen sich die Diamanten unter Belastung. Stimmt die Einstellung, schneidet der Draht vom ersten Moment an kraftvoll und ohne Einlaufzeit und behält seine Leistung über die gesamte Lebensdauer bei.
Was geschieht im Inneren des Schnittspalts während des Diamantdrahtschneidprozesses?
Der Materialabtrag ist kein einmaliges Ereignis. Es handelt sich um einen kontinuierlichen Zyklus aus drei Phasen, die gleichzeitig in der gesamten Schnittzone ablaufen.
Phase 1: Erster Kontakt und Rissbildung
Wenn ein einzelnes freiliegendes Diamantpartikel in die Schneidzone eintritt, kommt es mit dem Substrat in Kontakt. Die lokale Spannung am Kontaktpunkt erreicht sprunghaft 5–10 GPa. In spröden Materialien führt dies unmittelbar zur Bildung mikroskopischer, seitlicher und mittiger Risse, die vom Aufprallpunkt ausgehen.
Phase 2: Stabile Abtragung und Spanbildung
Mehrere Partikel bearbeiten gleichzeitig den Schnittspalt. Die mikroskopischen Risse benachbarter Partikel treffen aufeinander, und Material bricht in Form winziger Späne ab. Da der Endlosdraht in eine Richtung läuft (keine Hin- und Herbewegung), ist dieser Abtrag gleichmäßig und vorhersehbar – es entstehen keine Richtungsspuren wie bei oszillierenden Drahtsägen. Die Oberflächenqualität bleibt über die gesamte Schnitttiefe konstant.
Die Chipmorphologie ist für die Reinigung entscheidend. Spröde Materialien wie optisches Glas und Silizium zerbrechen in winzige, unregelmäßige Splitter, die sich leicht wegspülen lassen. Duktile Materialien bilden durchgehende Bänder, die den Schnittspalt verstopfen können, wenn der Kühlmittelstrom nicht ausreichend ist.
Phase 3: Wärmeabfuhr und Partikelverschleiß
Die Reibung beim Diamantdrahtschneiden erzeugt an den Kontaktpunkten Wärme – etwa 400–800 °C an der Grenzfläche zwischen Diamant und Substrat. Da sich der Draht jedoch mit bis zu 85 m/s bewegt und kontinuierlich Kühlmittel in den Schnittspalt transportiert, wird diese Wärme nahezu sofort abgeführt. Weniger als 100 Mikrometer unterhalb der Schnittfläche hat das Material Raumtemperatur.
Mit der Zeit runden sich die scharfen Kanten der freiliegenden Diamanten durch Reibung ab. Erreicht der Verschleiß einen kritischen Punkt, reibt das Schleifmittel, anstatt zu scheren. Dies macht sich durch einen allmählichen Anstieg der Vorschubkraft bei gleicher Schnittgeschwindigkeit bemerkbar. Schließlich muss der Draht ausgetauscht werden – geschlossene Drahtschlaufen weisen jedoch einen deutlich geringeren Verschleiß auf als spulenbasierte Alternativen, da die unidirektionale Bewegung die wiederholten Beschleunigungs- und Bremszyklen eliminiert, die die Materialermüdung beschleunigen.
Warum die Strömungsdynamik im Schnittspalt von entscheidender Bedeutung ist
Ohne ausreichende Spülung werden die Späne im Schnittspalt wiederholt zerdrückt. Dies zerstört den Schneiddraht und beschädigt die Werkstückoberfläche. Unsere Maschinen verwenden einen integrierten Wassertank mit Filtersieb und Rezirkulationssystem. Wir empfehlen für die meisten Werkstoffe weißes Mineralöl oder Industrieöl – es spült die Späne weg, schmiert die freiliegenden Diamantflächen, um die Reibung zu reduzieren, und sorgt für thermische Stabilität in der Schnittzone. (Eine detaillierte Beschreibung der Kühlmittelauswahl und Durchflussoptimierung finden Sie in unserer Dokumentation.) Leitfaden für Kühlung und Schmierung.)
Die Durchflussraten liegen typischerweise zwischen 40 und 80 l/min, abhängig vom Material und der Schnittgeschwindigkeit, wobei die Einlasstemperaturen zwischen 15 und 25 °C gehalten werden. Ein Kunde bearbeitete Saphir im Sommer mit einer Kühlmitteltemperatur von 32 °C – die Oberflächenrauheit stieg daraufhin sprunghaft an, bis ein Kühler installiert wurde.
Wichtige Parameter, die den Diamantdrahtschneidprozess steuern
Vier Parameter bestimmen alles. Sie sind miteinander verbunden – wer einen Parameter ändert, ohne die anderen anzupassen, gerät in Schwierigkeiten. (Detaillierte Hinweise zur Parameteroptimierung finden Sie in unserer [Link zu den Richtlinien]) Drahtgeschwindigkeits-, Spannungs- und Vorschubgeschwindigkeitsleitfaden.)
Drahtgeschwindigkeit
Die Drahtgeschwindigkeit bestimmt, wie viel kinetische Energie pro Zeiteinheit auf die Schnittfuge übertragen wird. Unsere geschlossenen Systeme erreichen Geschwindigkeiten von bis zu 85 m/s – etwa viermal schneller als oszillierende Spulensägen, die maximal etwa 20 m/s erreichen.
Schneller ist aber nicht immer besser. Die optimale Geschwindigkeit hängt stark vom Substrat ab:
| Material | Optimale Drahtgeschwindigkeit | Warum |
|---|---|---|
| Siliziumkristall | 45-75 m/s | Gleicht die Abtragsrate mit der Kontrolle von Untergrundschäden aus |
| Optisches Glas (BK7/K9) | 30-60 m/s | Höhere Geschwindigkeiten bergen das Risiko einer Mikrochip-Infektion beim Ein- und Ausfahren. |
| Saphir | 35-55 m/s | Konservative Geschwindigkeitseinstellungen minimieren den SSD-Einsatz auf diesem teuren Substrat |
| Graphit | 40-70 m/s | Höhere Drücke sind möglich; Trockenschneiden bedeutet geringere thermische Belastung. |
Wir haben einen direkten Vergleich an optischem Glas durchgeführt: Bei 60 m/s erhielten wir eine spiegelglatte Oberfläche ohne sichtbare Risse. Bei 80 m/s traten an demselben Werkstück Absplitterungen an den Kanten auf. Die höhere Geschwindigkeit rechtfertigte die höhere Ausschussrate nicht.
Vorschubgeschwindigkeit
Die Vorschubgeschwindigkeit (mm/min) gibt an, mit welcher Geschwindigkeit das Werkstück in den Draht vorgeschoben wird. Wird zu viel Druck ausgeübt, werden die Diamantpartikel überlastet – der Draht wird durchgebogen, die Gesamtdickenabweichung (TTV) überschreitet die Toleranz, und es besteht die Gefahr, dass der Draht vollständig bricht.
Die Materialeigenschaften bestimmen den Bereich:
| Material | Vorschubgeschwindigkeitsbereich | Anmerkungen |
|---|---|---|
| Optisches Glas | 2-10 mm/min | ~10 mm/min ist das praktische Maximum für BK7 |
| Quarz | 2-10 mm/min | Ähnlich wie bei Glas; Stabilität hat Priorität. |
| Hochleistungskeramik (gesintert) | 2-10 mm/min | Konservative Zuführung, Oberflächenintegrität priorisieren |
| Graphit | 50-100 mm/min | Weitaus aggressiver; Graphit ist kooperativ. |
| Magnetische Materialien | 1,5–3 mm/min | Langsamer Vorschub verhindert Kantenausbrüche |
Ein wichtiger Hinweis: Beim Schneiden sehr dünner Scheiben (0,1 mm oder weniger) sollten sowohl die Vorschubgeschwindigkeit als auch der Drahtdurchmesser reduziert werden. Wir verwenden 0,35 mm Draht bei reduziertem Vorschub für dünne Magnetmaterialscheiben – dickere Drähte werden zu stark abgelenkt, und die Scheibe wird keilförmig.
Drahtspannung
Die Drahtspannung sorgt für einen geraden Schnitt. Unsere Maschinen verwenden automatische Spannsysteme – je nach Modell Servomotoren oder Pneumatikzylinder –, um die Drahtsteifigkeit während des Schnitts aufrechtzuerhalten. (Informationen zum Kalibrierverfahren finden Sie in unserer Datenschutzerklärung.) Anleitung zur Kalibrierung der Drahtspannung.)
Zu geringe Spannung lässt den Draht sich biegen und erzeugt so einen gekrümmten Schnitt. Zu hohe Spannung beschleunigt die Materialermüdung des Drahtkerns und birgt die Gefahr des Drahtbruchs. Die optimale Spannung hängt vom Drahtdurchmesser und -material ab.
| Material | Spannungsbereich | Drahtdurchmesser |
|---|---|---|
| Optisches Glas | 100-140 N | 0,35–0,6 mm |
| Quarz / Keramik | 150-200 N | 0,55–0,8 mm |
| Graphit | 150-200 N | 0,6–1,0 mm |
| Magnetische Materialien | 100-150 N | 0,35–0,5 mm |
Bei korrekter Spannung erreichen unsere Maschinen eine Positioniergenauigkeit von ±0,01 mm über mehrere Durchgänge hinweg und eine Schnittgenauigkeitstoleranz von ±0,03 mm. Diese Werte sind nicht mehr gültig, wenn die Spannung abweicht – deshalb verwenden wir eine automatische Spannungsregelung im geschlossenen Regelkreis anstelle einer manuellen Einstellung.
Kühlsystem
Kühlmittelmenge und -temperatur steuern die thermische Stabilität des Diamantdrahtschneidprozesses. Unsere Systeme unterstützen ölbasierte und wasserbasierte Kühlmittel sowie das Trockenschneiden von Werkstoffen wie Graphit und porösen Metallen, die keine Flüssigkeiten vertragen.
Für die meisten Substrate eignet sich Weißöl mit einer Durchflussrate von 40–80 l/min und einer Einlasstemperatur von 15–25 °C gut. Das Kühlmittel erfüllt drei Funktionen gleichzeitig: Es spült Späne aus dem Schnittspalt, schmiert die Diamantflächen zur Reduzierung des Reibungsverschleißes und sorgt für ein thermisch stabiles Mikroklima.
Ein Detail, das leicht übersehen wird: die Kühlmittelkonzentration. Zu viel Schmiermittel überzieht die freiliegenden Diamantflächen und führt zu ähnlichen Symptomen wie bei der Verglasung – der Draht gleitet, anstatt zu schneiden. Wir haben erlebt, dass Anwender die Kühlmittelkonzentration verdoppelt haben, um ein Problem mit der Oberflächengüte zu beheben, und es dadurch nur noch verschlimmert haben. Wenn Ihr Draht über das Werkstück “rutscht”, überprüfen Sie die Konzentration, bevor Sie den Draht verantwortlich machen.
Das “Kaltschneiden”-Paradoxon: Was die Temperaturwerte wirklich bedeuten
Der Begriff “Kaltschneiden” stiftet oft Verwirrung – und ist einer der am meisten missverstandenen Aspekte des Diamantdrahtschneidens. Im Großen und Ganzen stimmt die Bezeichnung – das Werkstück behält nahezu Raumtemperatur –, aber die Kontaktpunkte sind extrem heiß.
Woher die Hitze kommt
Die Hitze im Inneren des Schnittspalts entsteht durch drei physikalische Wechselwirkungen, und die Kenntnis der Spaltbreite hilft bei der Fehlersuche:
Reibungswärme (etwa 40-60% der Gesamtwärme): Er entsteht durch das Reiben der Diamantpartikel an den Schnittfugenwänden und durch das gegenseitige Schleifen der Späne. Diese Komponente lässt sich am direktesten über Kühlmittelstrom und Drahtvorschubgeschwindigkeit steuern.
Bruchenergie (ungefähr 30-40%): Die mechanische Energie, die zum Aufbrechen atomarer Bindungen im Material benötigt wird. Härtere Materialien mit höherer Bruchzähigkeit erzeugen mehr Wärme pro abgetragener Materialeinheit – was mit ein Grund dafür ist, dass SiC langsamere Vorschubgeschwindigkeiten als Glas erfordert, wie in der bruchmechanischen Forschung dokumentiert. ASTM E399 für ebene Dehnungsbruchzähigkeit.
Drahtbiegeverlust (ungefähr 5-15%): Die innere Reibung des sich schnell um die Führungsrollen biegenden Stahlkerns ist ein unvermeidbarer Kostenfaktor, der sich jedoch durch die Wahl des richtigen Führungsrollendurchmessers für den Draht minimieren lässt. (Details zur Ausrichtung finden Sie in unserer [Referenz einfügen]) Anleitung zur Maschinenausrichtung und -installation.)
Warum der “kalte” Zustand wichtig ist
Durch die Ableitung der Wärme, bevor sie in das Material eindringt, stellt das Diamantdrahtschneidverfahren sicher, dass die metallurgische Struktur von Halbleiterwafern nicht verändert wird, keine thermischen Restspannungen in spröden Keramiken entstehen und Schäden unter der Oberfläche minimal bleiben. Daher kann das Diamantdrahtschneiden bei temperaturempfindlichen Substraten das erreichen, was mit herkömmlichem Schleifen nicht möglich ist – beim Schleifen entstehen lokal Temperaturen von weit über 1000 °C, die sich tief in das Werkstück ausbreiten.
Wenn das thermische Gleichgewicht gestört ist
Bei sinkendem Kühlmittelstrom oder zu hoher Vorschubgeschwindigkeit steigen die lokalen Temperaturen über die zulässigen Grenzwerte hinaus. Dies führt zu zwei irreversiblen Prozessen: Der Stahlkerndraht beginnt zu glühen und verliert an Zugfestigkeit, und die Diamantpartikel beginnen zu graphitisieren (sie wandeln sich von Diamant in Graphit um).
Wir beobachteten dies an einer Produktionslinie zum Schneiden von Siliziumkarbid (SiC): Die Kühlmittelpumpe war teilweise verstopft, und der Durchfluss sank unbemerkt von 60 l/min auf etwa 30 l/min. Die Standzeit des Drahtes verkürzte sich von 5 auf 2 Tage, bevor der Fehler entdeckt wurde. Der Draht war nicht defekt; er wurde thermisch zerstört. Ein besseres Verständnis der thermischen Dynamik des Diamantdrahtschneidprozesses hätte diesen gesamten Ausschuss verhindert.
Geschwindigkeit vs. Qualität vs. Werkzeugstandzeit: Die unvermeidlichen Kompromisse
In der Praxis lassen sich Schnittgeschwindigkeit, Oberflächengüte und Drahtstandzeit nicht gleichzeitig maximieren. Die Beherrschung des Diamantdrahtschneidprozesses bedeutet zu akzeptieren, dass jeder Betriebspunkt einen Kompromiss darstellt – und zu wissen, welche Ecke des Dreiecks für das jeweilige Material optimal ist.
Die drei Ecken
Maximale Effizienz (höchste Materialabtragsrate): Steigern Sie Vorschubgeschwindigkeit und Drahtvorschub bis an ihre Grenzen. Dadurch erzielen Sie zwar eine höhere Teileausbeute, die Oberflächenrauheit nimmt jedoch zu und die Drahtlebensdauer sinkt rapide. Dies ist sinnvoll für Graphitblöcke, bei denen eine Oberflächenrauheit (Ra) < 10 µm akzeptabel ist und der Draht selbst unter aggressiven Bedingungen etwa 7 Tage hält.
Höchste Qualität (geringste Oberflächenrauheit): Reduzieren Sie die Vorschubgeschwindigkeit auf den niedrigsten Wert. Sie erhalten eine schleifähnliche Oberfläche mit minimalen Drahtspuren – entscheidend für Halbleiterwafer und optische Komponenten, da Beschädigungen unter der Oberfläche zu Folgeausfällen führen. Allerdings sinkt der Durchsatz, und die Kosten pro Bauteil steigen.
Maximale Lebensdauer des Drahtes: Die Maschine sollte bei allen Parametern konservativ betrieben werden. Ein einzelner Durchlauf kann bei 8-Stunden-Schichten und gut verträglichen Materialien 5–7 Tage dauern. Der Gesamtertrag pro Schicht sinkt jedoch entsprechend.
Den optimalen Punkt durch Material finden
Jedes Material hat ein anderes Optimum:
Graphit ist nachsichtig. Wir führen unsere SV60-60 Bei einem Vorschub von 50–100 mm/min, einer Drahtvorschubgeschwindigkeit von 40–70 m/s und Trockenschneiden lassen sich ebene Oberflächen ohne Kantenausbrüche erzielen. Der Draht hält bei 8 Stunden pro Tag etwa 7 Tage. Wirtschaftlich gesehen ist hier eindeutig eine höhere Schnittgeschwindigkeit sinnvoll.
Optisches Glas erfordert Geduld. Auf unserer SG20 Beim Schneiden von BK7 verwenden wir einen Vorschub von 2–10 mm/min, eine Drahtvorschubgeschwindigkeit von 30–60 m/s und weißes Mineralöl als Kühlmittel. Die Oberflächenqualität hat oberste Priorität – keine Drahtspuren, keine sichtbaren Risse. Die Drahtstandzeit beträgt ca. 5 Tage.
Saphir und SiC Die schwierigste Abwägung ist die hier getroffene. Diese Substrate sind teuer, daher kostet jeder aussortierte Wafer bares Geld. Wir arbeiten mit konservativen Drahtgeschwindigkeiten (35–55 m/s für Saphir), hoher Spannung und priorisieren die Oberflächenintegrität gegenüber dem Durchsatz.
Die Suche nach Ihrem optimalen Wert sollte datenbasiert erfolgen. Überwachen Sie drei Kennzahlen: Abtragsrate (MRR), Oberflächenrauheit (Ra) und Drahtstandzeit. Überschreitet Ra Ihren Zielwert, reduzieren Sie zunächst die Vorschubgeschwindigkeit und überprüfen Sie den Kühlmittelfluss. Sinkt die Drahtstandzeit unter 3–4 Tage, arbeiten Sie wahrscheinlich außerhalb des thermischen Sicherheitsbereichs. (Für einen systematischen Ansatz zur Parameteroptimierung siehe unsere Leitfaden zur Optimierung der Oberflächenqualität.)
Häufig gestellte Fragen zum Diamantdrahtschneidverfahren
Warum hält der Draht nicht ewig, wenn Diamant das härteste Material ist?
Härte ist nicht gleichbedeutend mit Haltbarkeit. Die Diamantpartikel werden tausendfach pro Sekunde wiederholten Mikrostößen mit einem Druck von 5–10 GPa ausgesetzt. Mit der Zeit runden sich die scharfen Kanten ab, die Nickelbindung schwächt sich ab, und einzelne Partikel ermüden und lösen sich ab. Dies ist normaler abrasiver Verschleiß und kein Defekt. Auf unseren Testschleifen beobachten wir typischerweise eine Lebensdauer von 5–7 Tagen bei 8 Stunden Nutzung pro Tag für die meisten Materialien – und deutlich länger auf weicheren Substraten wie Graphit.
Ist das Diamantdrahtschneiden wirklich “kalt”?
Im Vergleich zum Schleifen ja. Die Kontaktpunkte zwischen Diamant und Substrat erreichen kurzzeitig Temperaturen von 400–800 °C, doch der Draht bewegt sich mit bis zu 85 m/s, und das Kühlmittel führt die Wärme nahezu sofort ab. Weniger als 100 Mikrometer von der Schnittfuge entfernt hat das Material Raumtemperatur. Das Werkstück selbst erfährt keine thermische Ausdehnung, wodurch innere Spannungen und metallurgische Veränderungen vermieden werden. Dies haben wir mit eingebetteten Thermoelementmessungen an Siliziumwafern bestätigt – die Spitzentemperatur 3 mm von der Schnittfuge entfernt überschritt nie 28 °C.
Warum lassen sich manche Materialien schnell schneiden, während andere nur sehr langsame Vorschubgeschwindigkeiten erfordern?
Letztendlich kommt es auf Sprödigkeit und Wärmeleitfähigkeit an. Sehr spröde Materialien wie Glas und Silizium brechen leicht unter Mikro-Einwirkungen – Material wird schnell abgetragen. Materialien mit geringer Wärmeleitfähigkeit (wie SiC) speichern Wärme am Kontaktpunkt, daher muss die Vorschubgeschwindigkeit reduziert werden, um das thermische Gleichgewicht zu halten. Graphit vereint die Vorteile beider Materialien: Es ist spröde und wärmeleitend, weshalb Vorschubgeschwindigkeiten von 50–100 mm/min möglich sind.
Meine Maschine hat eine automatische Spannungsregelung – kann ich die Spannung nicht einfach erhöhen, um schneller zu schneiden?
Nein. Die Spannung steuert die Drahtsteifigkeit, nicht die Schneidleistung. Das automatische Spannsystem hält den Draht gerade und gewährleistet eine Positioniergenauigkeit von ±0,01 mm. Zu hohe Spannung erhöht nicht die abrasive Scherkraft, sondern beschleunigt lediglich die Materialermüdung des Stahlkerns. Wenn Sie schneller schneiden müssen, erhöhen Sie die Drahtvorschubgeschwindigkeit (innerhalb des für Ihr Material zulässigen Bereichs) oder optimieren Sie den Kühlmittelfluss, bevor Sie die Spannung anpassen.
Woran erkenne ich, ob meine Parameter optimiert sind?
Drei Indikatoren: Oberflächenrauheit (Ra-Wert), Drahtstandzeit und Abtragsrate (MRR). Überschreitet der Ra-Wert den Zielwert, reduzieren Sie die Vorschubgeschwindigkeit und überprüfen Sie den Kühlmittelfluss. Sinkt die Drahtstandzeit für Ihr Material unter 3–4 Tage, ist die thermische Belastung zu hoch. Ist die MRR niedriger als erwartet, prüfen Sie, ob der Draht verglast ist – dies deutet in der Regel auf eine zu geringe Drahtvorsprunghöhe oder eine zu hohe Kühlmittelkonzentration hin. Beginnen Sie mit den Parameterbereichen aus den obigen Tabellen und passen Sie diese anhand empirischer Ergebnisse an.
