Präzision beim Schneiden von Diamantdraht

±0,03 mm. Das ist die Schnittpräzisionstoleranz bei Vimfun Drahtsägen – und eine Zahl, hinter der wir bei Anwendungen mit Glas, Keramik, Quarz und Saphir stehen. Aber die Toleranz auf einem Datenblatt und die Genauigkeit eines fertigen Teils sind nicht dasselbe. Das eine ist das, was die Maschine unter idealen Bedingungen leisten kann. Das andere ist das, was Sie tatsächlich erhalten, und es hängt von allem ab, vom Drahtdurchmesser bis zur Art und Weise, wie gut Sie das Werkstück befestigt haben.

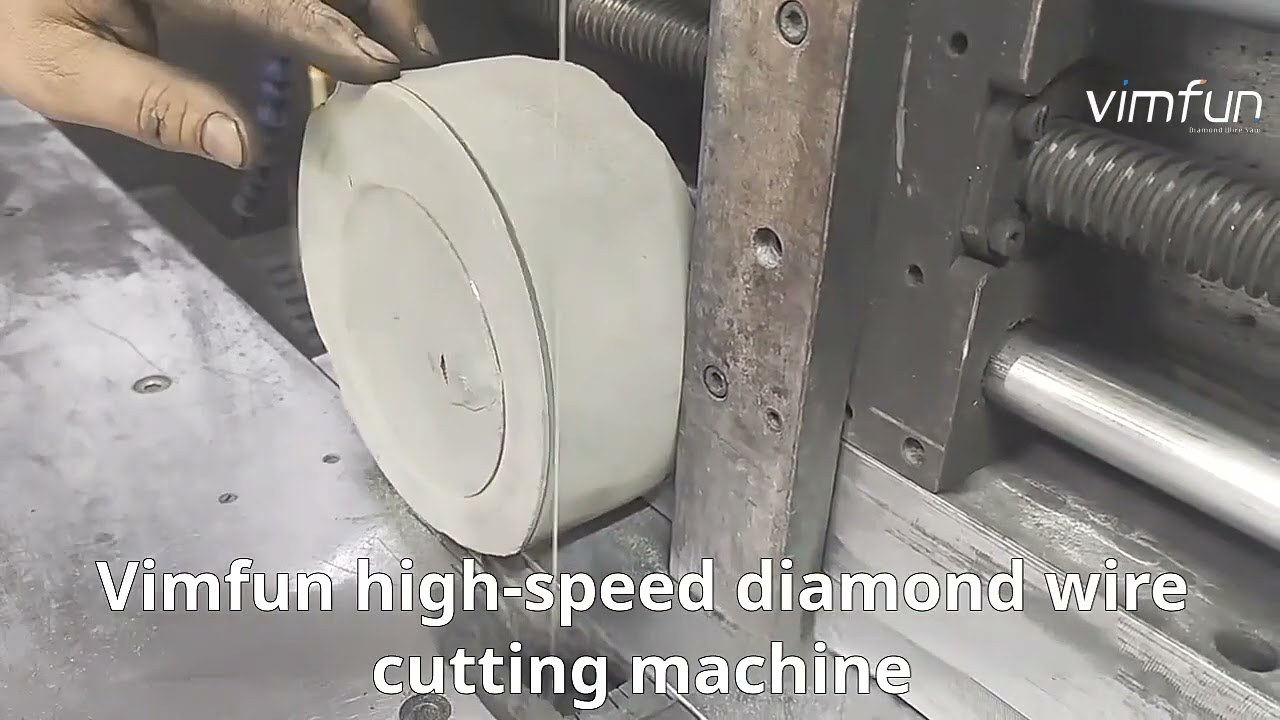

Dieser Artikel erklärt, was die Genauigkeit beim Schneiden mit Diamantdraht in der Praxis bestimmt, was sie beeinträchtigen kann und wie eine präzise Maßhaltigkeit über Produktionsläufe hinweg aufrechterhalten werden kann.

Was “Genauigkeit” beim Schneiden mit Diamantdraht bedeutet

Wenn Ingenieure nach der Genauigkeit beim Schneiden mit Diamantdraht fragen, meinen sie in der Regel drei Dinge gleichzeitig:

Maßhaltigkeit – entspricht das fertige Teil den Zielmaßen? Wenn Sie ein 10,00 mm dickes Stück programmieren, erhalten Sie dann tatsächlich 10,00 mm? Dies hängt davon ab, wie präzise die Zuführungssystem das Werkstück positioniert und wie stabil der Draht während des Schnitts bleibt.

Gleichmäßige Dicke – ist das Stück von oben nach unten, von Seite zu Seite gleich dick? Ein Stück, das am Eintrittspunkt 10,00 mm und am Austrittspunkt 10,08 mm misst, hat ein Verjüngungsproblem. Die durchschnittliche Dicke mag im Zielbereich liegen, aber das Teil ist nicht wirklich genau.

Reproduzierbarkeit – wenn Sie 20 identische Stücke aus demselben Block mit denselben Parametern schneiden, wie viel Variation sehen Sie von Stück zu Stück? Eine enge Toleranz bei einem einzelnen Schnitt ist nützlich. Eine enge Toleranz über eine ganze Charge hinweg ist das, was Produktionsumgebungen tatsächlich benötigen.

Alle drei werden von verschiedenen Faktoren beeinflusst, weshalb die Verbesserung der Genauigkeit beim Schneiden mit Diamantdraht einen systematischen Ansatz erfordert und nicht nur die Anpassung eines einzelnen Parameters.

Die Faktoren, die die Genauigkeit bestimmen

Drahtdurchmesser und Schnittfugenbreite

Der Draht selbst bestimmt die minimal erreichbare Schnittfugenbreite – und damit den minimalen Abstand zwischen den Schnitten. Ein 0,35 mm Diamantdrahtschlaufe mit seiner Diamantbeschichtung erzeugt eine Schnittfuge von etwa 0,45 mm. Ein 0,8 mm Draht erzeugt eine Schnittfuge von etwa 1,0 mm.

Warum ist das für die Genauigkeit wichtig? Weil dünnere Drähte unter Schneidlast leichter ausweichen. Ein 0,35 mm Draht biegt sich unter demselben Vorschubdruck, den ein 0,8 mm Draht problemlos bewältigt. Drahtbiegung bedeutet, dass der Schnittpfad sich krümmt, anstatt gerade zu bleiben, was zu Verjüngung führt – die Scheibe ist an einem Ende dünner als am anderen.

Der Kompromiss ist einfach: dünnerer Draht spart mehr Material (kleinere Schnittfuge = weniger Abfall) und ermöglicht dünnere Scheiben, erfordert aber eine sorgfältigere Parameterkontrolle, um die Genauigkeit zu erhalten. Für Anwendungen, bei denen das Material teuer ist – Germanium, Saphir, hochreines Silizium – rechtfertigen die Kosteneinsparungen durch eine dünnere Schnittfuge oft den zusätzlichen Aufwand für die Prozessentwicklung.

Für die meisten Anwendungen empfehlen wir, den dünnsten Draht zu wählen, der unter Ihren Betriebsparametern eine akzeptable Biegung aufrechterhält. Beginnen Sie mit einem größeren Durchmesser, legen Sie Ihre Basisparameter fest und reduzieren Sie dann den Drahtdurchmesser, während Sie die Verjüngung überwachen.‘

Drahtspannung

Drahtspannung hat einen direkten und signifikanten Einfluss auf die Genauigkeit des Schneidens mit Diamantdraht. Höhere Spannung zieht den Draht gerader, reduziert die Biegung und verbessert die Geradheit des Schnitts. Sie ist die primäre Kontrolle für die Verjüngung.

Typische Arbeitsspannungsbereiche nach Material:

• Optisches Glas (BK7, K9): 100–140 N
• Quarz (geschmolzen/kristallin): 150–200 N
• Keramik (Aluminiumoxid, Zirkonoxid, SiN): 150–200 N
• Magnetische Materialien (Ferrit, NdFeB): 100–150 N
• Poröse Metalle: 100–150 N

Aber es gibt eine Grenze. Wenn die Spannung zu hoch eingestellt wird, passieren zwei Dinge: Erstens ermüdet der Draht schneller – die ständige Belastung beschleunigt das Herausziehen von Körnern und die Ermüdung des Kerndrahts, was die Lebensdauer des Drahts erheblich verkürzt. Zweitens kann bei einigen Materialien eine übermäßige Spannung dazu führen, dass der Draht am Eintrittspunkt “eindringt” und oben auf der Schnittfläche eine Überlappung entsteht.

Der praktische Ansatz: Stellen Sie die Spannung so hoch ein, dass die Biegung innerhalb Ihrer Toleranz bleibt, aber nicht höher. Wenn Ihre Toleranz bei einem 50 mm tiefen Schnitt ±0,05 mm beträgt, benötigen Sie wahrscheinlich keine maximale Spannung. Wenn Sie bei einem 100 mm tiefen Schnitt durch gesintertes Aluminiumoxid ±0,03 mm einhalten, werden Sie nahe am oberen Ende des Spannungsbereichs arbeiten – und den Kompromiss bei der Drahtlebensdauer in Kauf nehmen.

Vorschubgeschwindigkeit

Die Vorschubgeschwindigkeit ist der zweite Hauptfaktor für die Drahtbiegung. Eine höhere Vorschubgeschwindigkeit bedeutet mehr Schneidkraft auf den Draht, was den Draht im Schnitt nach hinten drückt und einen gekrümmten Schnittpfad erzeugt.

Der Effekt skaliert mit der Schnitttiefe. Bei einem flachen Schnitt von 10 mm erzeugen selbst aggressive Vorschubgeschwindigkeiten nur minimale Durchbiegung – die Drahtspanne ist kurz und steif. Bei einem 100 mm tiefen Schnitt kann die gleiche Vorschubgeschwindigkeit eine erhebliche Durchbiegung erzeugen, da die ungestützte Drahtspanne lang und flexibel ist.

Das ist der Grund Diamantdraht-Schneideparameter für genauigkeitskritische Anwendungen werden für tiefere Schnitte typischerweise niedrigere Vorschubgeschwindigkeiten angegeben. Die allgemeine Regel: Wenn Ihre Toleranz eng ist und Ihre Schnitttiefe erheblich ist, ist die Vorschubgeschwindigkeit das Erste, was reduziert werden muss.

Für Materialien wie Saphir – was sowohl extrem hart als auch extrem wertvoll ist – bleiben die Vorschubgeschwindigkeiten für präzises Schneiden typischerweise am unteren Ende des Bereichs. Die Materialabtragsrate pro Korn ist hoch, da Saphir so hart ist und jeder Kornkontakt eine erhebliche Schnittkraft erzeugt. Eine langsamere Vorschubgeschwindigkeit hält diese Kraft überschaubar und den Drahtweg gerade.

Ausrichtung der Maschine

Dies ist der Faktor, der gute Genauigkeit von großer Genauigkeit trennt – und es geht ausschließlich um die mechanische Einrichtung, nicht um die Schnittparameter.

Maschinenausrichtung umfasst mehrere Dinge: Parallelität der Führungsräder, Rundlauf der Führungsräder, Rechtwinkligkeit der Vorschubachse zur Drahteebene und Ebenheit des Arbeitstisches. Wenn einer dieser Punkte nicht stimmt, wird keine Parameterabstimmung einen perfekt geraden, kegelfreien Schnitt ergeben.

Die Ausrichtung der Führungsräder ist besonders kritisch. Die beiden Führungsräder, die die Schnittspanne definieren, müssen perfekt parallel und koplanar sein. Wenn sie auch nur um 0,1 mm falsch ausgerichtet sind, folgt der Draht einem verdrehten Weg durch die Schnittzone. Das Ergebnis ist eine Schnittfläche, die nicht flach ist – sie hat eine spiralförmige Verdrehung, die sich als Dickenvariation zeigt, wenn Sie über die Scheibe messen.

Wir haben Fälle gesehen, in denen ein Bediener Tage damit verbrachte, Spannung und Vorschubgeschwindigkeit zu optimieren, um einen hartnäckigen 0,05 mm Kegel zu eliminieren, nur um festzustellen, dass sich ein Führungsrad nach einem Lagertausch aus der Ausrichtung verschoben hatte. Fünfzehn Minuten Ausrichtungskorrektur behoben, was stundenlange Parameteranpassung nicht konnte.

Die Quintessenz: Wenn sich Ihre Genauigkeit nach einem Wartungsereignis – Lageraustausch, Austausch von Führungsrädern oder sogar einer erheblichen Verlagerung der Maschine – plötzlich verschlechtert, überprüfen Sie die Ausrichtung, bevor Sie an den Schnittparametern etwas ändern.

Werkstückspannung

Die beste Maschinenausrichtung und die besten Schnittparameter der Welt helfen nicht, wenn sich das Werkstück während des Schneidens bewegt.

Das Schneiden mit Diamantdraht erzeugt im Vergleich zu Sägeblättern relativ geringe Schnittkräfte – typischerweise unter 10 N Kraftbeitrag durch den Schnitt selbst. Aber das reicht immer noch aus, um ein schlecht gesichertes Werkstück zu verschieben, insbesondere gegen Ende eines Schnitts, wenn die verbleibende Materialbrücke dünn ist.

Für Präzisionsarbeiten muss die Spannvorrichtung:

• Das Werkstück gegen alle Schnittkräfte (hauptsächlich nach unten und in Richtung der Drahtbewegung) fest halten
• Keine Spannungen in das Werkstück einbringen, die dazu führen könnten, dass es sich beim Lösen des Schnitts verzieht
• Kühlmittelzugang zur Schnittzone ermöglichen
• Wiederholbar für die Chargenbearbeitung sein

Wachsfixierung ist üblich für kleine, spröde Teile – optische Glasrohlinge, Keramiksubstrate, dünne Saphirwafer. Das Wachs bietet einen gleichmäßigen Halt ohne Spannungsbelastung. Für größere Teile sind mechanische Vorrichtungen mit richtiger Spannkraftverteilung Standard.

Ein Detail, das erwähnenswert ist: beim Schneiden magnetischer Materialien wie NdFeB, kann magnetisierter Abfall am Werkstück und an der Vorrichtung haften und falsche Referenzflächen für nachfolgende Schnitte erzeugen. Regelmäßige Reinigung zwischen den Schnitten ist unerlässlich, um die Genauigkeit über eine Charge hinweg aufrechtzuerhalten.

Der Vorteil der Endlosschleife für Genauigkeit

Die Maschinenarchitektur spielt eine bedeutende Rolle für die erreichbare Genauigkeit. Drahtsägen mit Endlosschleife haben hier einen strukturellen Vorteil gegenüber hin- und hergehenden Systemen.

Bei einer hin- und hergehenden Säge ändert der Draht alle paar Sekunden seine Richtung. Bei jeder Umkehrung wird der Draht kurzzeitig schlaff, bevor er sich in die entgegengesetzte Richtung wieder spannt. Während dieses schlaffen Moments kann sich der Draht seitlich verschieben – besonders bei tiefen Schnitten, wo die Drahtspanne lang ist. Jede Umkehrung führt zu einer kleinen Positionsunsicherheit.

Eine Endlos-Diamantseilsäge hält konstante Spannung und konstante Richtung aufrecht. Der Draht wird nie schlaff. Es gibt keine durch Umkehrung verursachte seitliche Bewegung. Die Schnittkraftrichtung ist konstant, was bedeutet, dass die Drahtbiegung konsistent und vorhersehbar ist – Sie können sie bei Ihrer Maßvoreinstellung kompensieren, anstatt mit einer zufälligen Variable umzugehen.

Dies ist einer der Gründe, warum die Toleranzspezifikation von ±0,03 mm bei Vimfun-Maschinen in der Praxis erreichbar ist und nicht nur auf dem Papier. Die unidirektionale Architektur eliminiert eine ganze Kategorie von Positionsunsicherheiten.

Häufige Genauigkeitsprobleme und ihre Ursachen

Verjüngung (Scheibe an einem Ende dicker als am anderen). Ursache: Drahtbiegung durch übermäßige Vorschubgeschwindigkeit, unzureichende Spannung oder beides. Der Draht biegt sich von der Vorschubrichtung weg, wodurch die Eintrittsseite dicker wird als die Austrittsseite. Behebung: Zuerst die Vorschubgeschwindigkeit reduzieren, dann bei Bedarf die Spannung erhöhen. Wenn die Verjüngung bestehen bleibt, die Ausrichtung der Führungsräder prüfen.

Dickenvariation über eine Charge hinweg. Ursache: Drahtverschleiß. Wenn der Draht mehrere Teile durchschneidet, verschleißen die Diamantkörner und lösen sich. Der effektive Drahtdurchmesser verringert sich geringfügig, was die Schnittfugenbreite verändert. Wenn Sie für jeden Schnitt denselben Maßversatz verwenden, sind die späteren Scheiben geringfügig anders als die früheren. Behebung: Die Schnittfugenbreite periodisch überwachen und den Vorschubversatz zur Kompensation anpassen. Oder einen Drahtwechselplan festlegen, der eine konsistente Schnittfuge über die Charge hinweg gewährleistet.

Welligkeit auf der Schnittfläche. Ursache: Drahtvibrationen durch Probleme mit der Führungsrolle, hohe Drahtgeschwindigkeit mechanische Ungenauigkeiten verstärken oder verschlissene Lager der Führungsrolle. Behebung: Prüfen Sie den Rundlauf der Führungsrolle (sollte unter 0,05 mm liegen), ersetzen Sie verschlissene Lager, reduzieren Sie die Drahtgeschwindigkeit, um zu bestätigen, dass das Problem vibrationsbedingt ist.

Positionsfehler bei sequenziellen Schnitten. Ursache: thermische Drift oder Spiel im Vorschubsystem. Bei langen Produktionsläufen kann sich die Maschinentemperatur leicht verschieben, was zu thermischer Ausdehnung der Vorschubachse führt. Spiel in der Leitspindel führt zu Positionsfehlern, wenn sich die Vorschubrichtung zwischen den Schnitten umkehrt. Behebung: Lassen Sie die Maschine vor Beginn von Präzisionsläufen thermisch stabilisieren. Für hochwertige Anwendungen überprüfen Sie die Abmessungen des ersten und letzten Schnitts anhand der Spezifikation und passen Sie sie bei Bedarf während des Laufs an.

Absplitterungen an den Schnittkanten. Ursache: kein reines Genauigkeitsproblem, aber Kantenabsplitterungen verändern die effektiven Abmessungen des fertigen Teils, insbesondere bei dünnen Scheiben. Verursacht durch übermäßige Vorschubgeschwindigkeit beim Ein- und Austritt oder durch Schneiden ohne ausreichende Unterstützung auf der Austrittsseite. Behebung: Reduzieren Sie die Vorschubgeschwindigkeit am Anfang und Ende jedes Schnitts (einige Maschinen unterstützen programmierbare Vorschubprofile) und stellen Sie sicher, dass das Werkstück auf beiden Seiten des Schnitts gestützt wird.

Wie dünn kann man präzise schneiden?

Dies ist eine der häufigsten Fragen, die wir erhalten. Die Antwort hängt vom Material ab, aber hier sind praktische Grenzen, die auf unserer Erfahrung basieren:

Bis zu einer Dicke von etwa 0,3 mm können die meisten Materialien mit Standard-Parameterkontrolle zuverlässig geschnitten werden. Die Scheibe löst sich intakt vom Block, behält eine angemessene Ebenheit und kann ohne Spezialwerkzeuge gehandhabt werden.

Zwischen 0,1 und 0,3 mm wird der Prozess deutlich anspruchsvoller. Sie benötigen dünneren Draht (0,35 mm oder kleiner), geringere Spannung, langsamere Vorschubgeschwindigkeit und sehr sorgfältige Spannvorrichtungen. Die Scheibe ist während und nach dem Schneiden zerbrechlich – jede Vibration oder Verschiebung kann sie zerbrechen lassen. Vakuumspannvorrichtungen oder Wachsfixierung sind fast zwingend erforderlich.

Unter 0,1 mm ist bei bestimmten Materialien möglich, erfordert jedoch eine spezielle Einrichtung und ist keine Routineproduktion. Bei dieser Dicke wird die Flexibilität der Scheibe zu einer Herausforderung – das Teil kann sich während des Schneidens biegen, was die Kontrolle der Maßgenauigkeit erschwert.

Die entscheidende Erkenntnis: Es geht nicht nur darum, ob Sie so dünn schneiden können – es geht darum, ob Sie es präzise und wiederholbar tun können. Eine einmalige 0,1-mm-Scheibe für die Forschung und Entwicklung ist erreichbar. 100 aufeinanderfolgende 0,1-mm-Scheiben mit einer Toleranz von ±0,03 mm sind eine andere Sache.

Prozessüberwachung: Genauigkeitsdrift frühzeitig erkennen

Für Produktionsumgebungen, in denen die Genauigkeit des Diamantdrahtschneidens bei langen Läufen wichtig ist, ist die Überwachung unerlässlich. Vimfun-Maschinen unterstützen Prozessüberwachung das wichtige Indikatoren während des Schneidens verfolgt:

Trend der Schnittkraft. Wenn der Strom des Vorschubmotors im Laufe der Zeit bei konstanten Parametern allmählich ansteigt, verschleißt der Draht und die Schneideffizienz sinkt. Dies ist ein frühes Anzeichen dafür, dass sich die Schnittfugenbreite ändert und die Genauigkeit abweicht.

Stabilität der Drahtspannung. Plötzliche Spannungsabfälle oder Oszillationen können auf ein sich entwickelndes Problem hinweisen – ein lockeres Führungsrad, ein Drahtfehler oder ein Lagerproblem. Jedes dieser Probleme beeinträchtigt die Genauigkeit, bevor es zu einem sichtbaren Defekt führt.

Genauigkeit der Vorschubposition. Die Verfolgung der tatsächlichen im Vergleich zur befohlenen Vorschubposition identifiziert Spiel oder thermische Drift im Positioniersystem.

Diese Trends frühzeitig zu erkennen – bevor sie sich als Teile außerhalb der Spezifikation zeigen – ist der Unterschied zwischen der Verschrottung eines Teststücks und der Verschrottung einer gesamten Produktionscharge.

Praktische Schritte zur Maximierung der Genauigkeit

1. Beginnen Sie mit der Ausrichtung. Überprüfen Sie vor jeder Parameteroptimierung die Parallelität der Führungsräder, die Rechtwinkligkeit der Vorschubachse und die Ebenheit des Arbeitstisches. Verwenden Sie einen Messuhr, keine Augenmaß. Dies ist für Arbeiten mit ±0,03 mm unerlässlich.
2. Wählen Sie den Drahtdurchmesser basierend auf Ihrer Toleranz, nicht nur auf den Kosten. Dünnerer Draht spart Material, biegt sich aber stärker. Passen Sie den Drahtdurchmesser an die Schnitttiefe und die Toleranzanforderungen an.
3. Stellen Sie die Spannung so hoch ein, wie es die Drahtlebensdauer zulässt. Höhere Spannung = geradere Schnitte. Überwachen Sie jedoch die Drahtlebensdauer genau – es gibt einen Punkt der abnehmenden Erträge, an dem mehr Spannung die Genauigkeit kaum verbessert, aber die Drahtlebensdauer erheblich verkürzt.
4. Halten Sie die Vorschubgeschwindigkeit bei tiefen Schnitten konservativ. Bei präzisionskritischen Arbeiten ist eine langsamere Vorschubgeschwindigkeit ratsam, insbesondere wenn die Schnitttiefe 50 mm überschreitet.
5. Spannen Sie das Werkstück ordnungsgemäß ein. Eine starre, wiederholgenaue Spannvorrichtung ist die Einrichtzeit wert. Wachsfixierung für kleine spröde Teile, mechanische Klemmen mit verteilter Kraft für größere Teile.
6. Überwachen und passen Sie die Einstellungen bei Chargenläufen an. Nicht einstellen und vergessen – überprüfen Sie die Abmessungen regelmäßig und passen Sie den Vorschubversatz an, um den Drahtverschleiß auszugleichen.
7. Warten Sie die Maschine. Führungsradlager, Schmiersysteme, und Spannmechanismen beeinflussen alle die Genauigkeit. Eine gut gewartete Maschine hält die Toleranz ein; eine vernachlässigte Maschine driftet.

Für eine umfassendere Betrachtung, wie Genauigkeit mit der Oberflächengüte zusammenhängt, siehe unseren Leitfaden zu Diamantdrahtschneidequalität.
