石英玻璃のリング。外径420mm、内径300mm、厚さ18mm。リングは割れずにそのまま、ひび割れなし、切断・研磨にそのまま使えるほどエッジがきれいな状態で取り出す必要があります。.
このサイズでは、それは当然ではありません。石英ガラスは脆いです。ワークピースが大きいほど、ダイヤモンドワイヤーの接触アークは長くなり、それに沿って横方向の力がより多く蓄積されます。制御されない場合、その力は入口と出口領域での欠けを引き起こすか、熱サイクル中または研磨中にのみ現れる表面下の微細なひび割れを開始します。.
このケースでは、VIMFUNがどのようにリングを切断したか、そしてなぜ420mmの直径でプロセスの選択が重要なのかを説明します。.
アプリケーション：半導体および光学システム用石英ガラスリング
石英ガラスは、熱膨張率がほぼゼロ（0.55 × 10⁻⁶/°C）、高い化学的純度、UV透過性、熱サイクル下での寸法安定性という、要求の厳しい複数の要件を同時に満たすことができる数少ない材料の1つです。これらの特性により、半導体製造装置、光学アセンブリ、および高清浄度産業システム内のコンポーネントの標準材料となっています。.
このサイズのリングおよびディスク形状は、いくつかのアプリケーションカテゴリにわたって見られます。
- Semiconductor equipment — ウェーハ製造におけるチャンバーコンポーネント、拡散チューブ治具、プロセス分離要素として使用される石英リング
- 光学システム — 寸法安定性と表面完全性が仕様となる大口径光学ブランクおよびリングマウント
- 高純度プロセスシステム — 切断残渣による汚染が許容されない流量制御および分離コンポーネント
これらすべてにおいて、切断表面の品質は直接重要です。リングは使用前に extensive な rework を経ません — ワイヤーが残したものが次のプロセスステップの開始条件となります。これは切断プロセスを制約します。エッジの欠けは許容範囲内に留まる必要があり、表面下の損傷は最小限にする必要があり、クーラントシステムはクリーンプロセス要件と互換性がある必要があります。.
この切断に対する顧客の仕様：リング構造は完全に intact、エッジの欠けは0.2mm未満、目に見えるひび割れなし、表面は後続の研削および研磨の準備ができていること。.
課題：420mm直径での大型石英ガラスリング切断
石英ガラスのビッカース硬度は約570HVです。破壊靭性（K₁c）は約0.75 MPa・m⁰·⁵であり、ほとんどの先端セラミックスよりもはるかに低く、エッジの応力集中が直接欠けやひび割れの発生につながるほど低いです。. 石英玻璃の材料特性 は材料文献に十分に記載されています。切断の課題は、材料単体ではなく、材料特性とワークピースのスケールの組み合わせにあります。.
直径420mmでは、3つの要因が複合します。
接触アーク長。. ダイヤモンドワイヤーがこのリングを切断する際、ワークピースの直径とともに増加する接触アークに沿って石英ガラスに接触します。横方向の切断力は、そのアークに沿って蓄積されます。直径50mmまたは60mmの小さなワークピースでは、これらの力は管理可能であり、ワイヤーは経路を維持します。直径420mmでは、より長いアークに作用する同じ力が、エッジ遷移でのワイヤーたわみのリスクを高めます。各切断パスの出入り口は、ジオメトリが最も非対称であり、チッピングが最初に発生する場所です。.
熱勾配。. 石英ガラスは熱伝導率が低く、約1.4 W/m·Kです。これはアルミニウムの170 W/m·Kと比較して低いです。切断ゾーンで発生した熱は、周囲の材料に迅速に移動しません。大口径リングの長い切断では、切断ゾーンとバルク石英ガラス間の温度差が時間とともに増加します。熱勾配は引張応力を発生させます。K₁cが0.75 MPa·m⁰·⁵の材料では、引張応力は表面下微細亀裂の発生原因となります。これは表面では必ずしも見えませんが、後続の処理中に伝播する可能性があります。.
クーラントの制約。. このリングは半導体装置に使用されます。多くの石英ガラス切断セットアップで標準的な油性切断液は、その用途では許容されない有機汚染物を持ち込みます。切断プロセスは水性クーラントで実行する必要があり、これはワイヤーと石英ガラスの界面での潤滑ダイナミクスと、下流の洗浄要件の両方を変更します。.
これらのいずれか一つでも、大きな石英ガラスリングの切断を不可能にするものではありません。しかし、これらが組み合わさることで、最初の切断前にプロセスパラメータを調整する必要がある狭い動作ウィンドウが設定されます。.
アプローチ：SH60-Rダイヤモンドワイヤーソーと0.50mmワイヤー
VIMFUNは、この切断を SH60-Rエンドレスダイヤモンドワイヤーソー, で行いました。 0.50mm電着ダイヤモンドワイヤーループ.
を装備しています。. 0.50 mm のワイヤ直径は、カーフ幅を狭く保つために選択されました — 約 0.55 mm の最終カーフ幅 — 大口径のクォーツリングでの材料損失を最小限に抑えながら、ワイヤと材料の界面での切削力を低く保ちます。大規模な脆性材料では、切削ゾーンでの単位面積あたりの力が低いほど、チッピングが始まる閾値を下回る応力集中を維持できます。エンドレスループ形式（参照 電着ダイヤモンド・ワイヤー・ループ）は、切削全体を通して一貫したダイヤモンド研磨面を提供します — 最初から最後まで劣化勾配がなく、これは 110 分の切削において、ワイヤの状態が最初のパスだけでなく最後のパスにも影響を与える場合に重要です。.
固定具。. 切削前に、リングはソフトツーリングを使用して取り付けられました — リング面にクランプ力を均一に分散させる固定具で、単一の接触点に負荷を集中させません。溶融石英では、端部での局所的なクランプ応力が、ワイヤが開始する前に亀裂を発生させる可能性があります。ソフトコンタクト固定具は、そのリスクを排除します。セットアップには、機械が開始する前の位置合わせ確認、ワイヤ張力チェック、および切削パスの確認が含まれていました。.

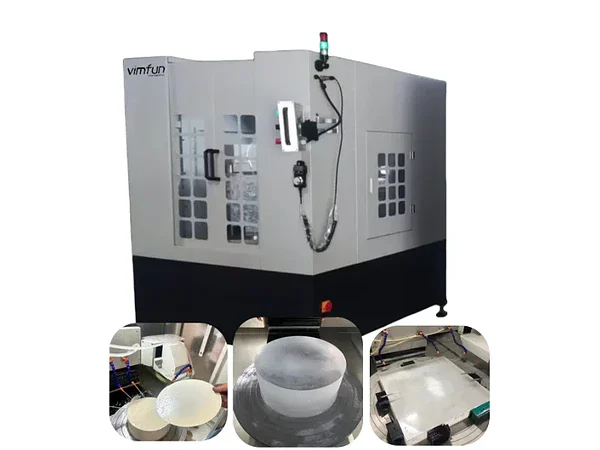

SH60-R
- 最大ワーク径(mm)600
- 最大ワーク高さ(mm):400
- 回転切断技術
- 水平切断技術
- シーメンスシステム
プロセスパラメータ
| パラメータ | 価値 |
|---|---|
| 加工ワークピース | 溶融石英ガラスリング |
| 外径 | 420 mm |
| 内径 | 300 mm |
| 厚さ | 18 mm |
| 機械 | VIMFUN SH60-R エンドレスダイヤモンドワイヤソー |
| ダイヤモンドワイヤー | Ø 0.50 mm 電気メッキダイヤモンドワイヤ |
| ワイヤータイプ | エンドレス（クローズドループ）ダイヤモンドワイヤループ |
| ワイヤースピード | 35 m/s |
| ワイヤーテンション | 150 北 |
| 送り速度 | 3 mm/分 |
| 冷却水 | ろ過された脱イオン水、連続循環 |
| 総切削時間 | 約 110 分 |
| 切り込み幅 | ~0.55 mm |
ワイヤ速度、張力、送り速度は、脆性材料の表面品質とエッジ状態に直接影響します。これらのパラメータのバランスの取り方については、 ワイヤー速度、張力、送り速度の を参照してください。また、カット時間全体で張力を安定させるキャリブレーションプロトコルについては、 ワイヤー張力校正 を参照してください。.
送り速度の選択。. 3 mm/min では、ワイヤは、材料を引き裂くのではなく、カーフ内できれいに破断するのに十分な時間があります。溶融石英では、カットインターフェースでのきれいな破断が、滑らかで低ダメージの表面を生み出します。より高い送り速度も可能ですが、カット失敗のコストが高い大きな脆性リングでは、保守的な送り速度はサイクルタイムを犠牲にして、より予測可能な結果をもたらします。.
クーラントシステム。. ろ過された脱イオン水が、110分間のカット全体で連続的に供給されました。DI水はここで2つの機能を提供します。リアルタイムでカットゾーンから熱とガラス粒子を除去し、ワークピースと機械を有機汚染から保護します。これは半導体アプリケーションの要件と互換性があります。 冷却と潤滑 セットアップでは、ろ過を使用してクーラント中の粒子濃度を低く保ち、ガラス破片がアクティブカーフに再侵入するのを防ぎました。.
結果：リングは無傷、目に見える亀裂なし
直径420 mmの溶融石英リングは、約110分でカットされました。検査結果：
| 測定 | Result |
|---|---|
| 総切削時間 | ~110 分 |
| 完成したカーフ幅 | ~0.55 mm |
| Edge chipping | 入口および出口ゾーンで < 0.2 mm |
| 目に見える亀裂 | なし |
| リングの構造的完全性 | 欠けなし — 切断または取り扱い中に破損しない |
| 表面状態 | 下流の研削および研磨の準備ができています |
切断面は、次のプロセスステップの前に修正する必要がありませんでした。寸法精度は、後続の機械加工について顧客の仕様内で確認されました。.
半導体装置に使用される溶融石英リングの場合、これらの結果は次のことを意味します。熱サイクル中の亀裂伝播のリスクなし、プロセス環境への欠片の侵入なし、研削および研磨のためのきれいな開始表面。0.55 mm のカーフは材料損失がこの形状の制約にならないほど狭いです。下流の操作は、安定した予測可能なベースラインから始まります。.
大型の脆性石英で低送り速度と狭いカーフが機能する理由
これは、切断インターフェイスの応力に帰着します。溶融石英の欠けは、カーフエッジの局所応力が材料の破壊靭性を超えたときに発生します。プロセス設定の目標は、形状が非対称でリスクが最も高いエントリおよびエグジット遷移を含む、カット全体でその応力をしきい値未満に保つことです。.
ほとんどの責任を負う 2 つのパラメータは次のとおりです。
狭いカーフ、低い接触力。. 0.50 mm のワイヤは、ダイヤモンド研磨材と石英の間の接触面積を制限します。接触が狭いということは、カーフ面に分散される力が少なくなることを意味します。単位面積あたりの力が少ないということは、カーフエッジの応力が欠けやサブサーフェスダメージが発生するポイントを下回ることを意味します。これは、このアプリケーションで 0.50 mm ワイヤが適切な選択となるトレードオフです。スループットではなく、大規模なフォース管理です。.
制御された送り速度。. 低速送りは、ワイヤが石英をせん断するのではなく、カーフゾーンでクリーンに破壊する時間を与えます。カットフロントでのクリーンな破壊とせん断引き裂きの違いは、0.55 mm の滑らかなカーフと、欠けやより粗い表面を持つカーフを分けるものです。3 mm/min では、プロセスはその境界のクリーン破壊側に留まります。.
連続 DI 水冷却は熱側を処理します。カットゾーンから継続的に熱を除去し、110 分間のカット中にバルク材料に応力が発生する勾配の蓄積を防ぎます。カーフからリアルタイムでクリアされるガラス粒子は、デブリがアクティブなカットゾーンに再侵入することによる二次的な摩耗も防ぎます。石英および光学ガラスでのワイヤ性能とクーラントおよび潤滑の相互作用に関する完全な説明については、以下を参照してください。 冷却と潤滑.
このプロセスロジックは、他の大型フォーマットの脆性材料にも拡張されます。光学ガラス、先進セラミックス、サファイアなど、スケールと脆性の組み合わせがスループット最適化ではなくフォース制御を要求するあらゆる場所。パラメータエンベロープは材料ごとにシフトします。根本的な力学はシフトしません。機械的負荷下での石英およびシリカガラスの挙動に関するより広範な参照については、以下を参照してください。 AZoM による溶融石英の応用.
このカットの背後にあるダイヤモンドワイヤソープラットフォームの背景については、以下を参照してください。 ワイヤーソー切断概要.
産業と用途
大口径石英ガラスリング切断は、複数の分野の製造業者にサービスを提供しています。
- 半導体製造装置 — チェンバーリング、プロセスチューブ部品、アイソレーションリング、ウェーハハンドリングおよび熱処理用石英治具
- 光学システム — 低いサブサーフェスダメージを必要とする大口径光学素子ブランク、リングマウント、および精密光学ガラス部品
- フォトニクスおよびレーザーシステム — 表面完全性が透過性能に影響を与えるビームパスコンポーネントおよび光学リングマウント
- 高純度工業システム — 材料純度とクリーンカットの両方が必要なフロー制御およびプロセス分離コンポーネント
大規模な硬脆材料における関連事例については、当社の 大口径アルミナセラミックリング切断事例研究 300 mm Al₂O₃リングを対象としたもの、および当社の 炭化ケイ素リング切断事例研究 厳しいエッジ形状要件を持つ小型SiCシールリングを対象としたものをご覧ください。.
お客様の用途に合わせてカットできますか？
お客様の用途に、リング、ディスク、またはプレート形状の溶融石英、光学ガラス、または先進セラミックスが含まれる場合 — 特に100 mmを超える直径の場合 — 同じプロセスアプローチが適用されます。ワイヤ径、張力、および送り速度は、お客様固有の形状および公差仕様に合わせて調整されます。.
実現可能性評価を得るには、以下をお送りください。
- 材料およびグレード — 石英玻璃、結晶石英、光学ガラスグレード、またはその他の仕様
- 加工材形状 — 外径、内径、厚さ、および図面（利用可能な場合）
- エッジおよび表面の要件 — チッピング許容値、Raターゲット、または下流プロセス標準
- クーラントの制約 — 油性可、または水性のみ
- 生産意図 — サンプルカット、小ロット、または量産
プロセス評価は3営業日以内にご返信いたします。当社の切断範囲内の形状については、生産コミットメントの前にサンプルピースを実行できます。.
VIMFUNの エンドレスダイヤモンドワイヤーループ プラットフォームは、石英ガラス、光学ガラス、先進セラミックス、サファイア、シリコン、グラファイト、半導体材料、および希土類磁石を扱っています。大判および精密小部品のアプリケーションの両方が、機器の範囲内です。.
