では、同じワイヤーを切断する2台のマシンが、なぜこれほど異なる切断ができるのでしょうか？私は8年以上、硬質脆性材料切断機の分野で仕事をしてきました。ほとんどの場合、その答えはフレームにあります。この記事では、振動ダイヤモンドワイヤーソーのフレームの仕様について説明します。.
花崗岩、鋳鉄、ダンパーフレームの各種類について説明します。また、それぞれのフレームが切断品質とワイヤー寿命にどのように影響するかについても説明します。.
振動ダイヤモンドワイヤーソーとは何か、そしてなぜフレームが重要なのか？

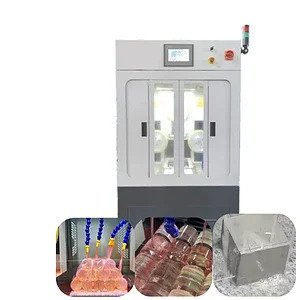

アン 振動ダイヤモンドワイヤーソー ダイヤモンドコーティングされたワイヤーで硬質材料を切断します。スイング軸のダイヤモンドワイヤーソーアクションを使用して、ワイヤーは往復します。単なる直線的な引きよりも優れた制御が得られます。.
フレームには、モーター、ワイヤーガイド、送りシステム、クランプが収められています。弱いフレーム = 振動と悪い切断。しっかりしたフレームは、各切断をきれいでまっすぐにします。適切なフレームは、すべての精密ワイヤー切断機ユーザーにとって非常に不可欠です。.
主要なフレームの特徴とその切断品質への影響
| フレームの特徴 | なぜそれが重要なのか | 切断品質への影響 |
| 剛性 | 振動を低減します | よりまっすぐな切断、材料損失の減少 |
| 素材の種類 | 熱と強度安定性に影響します | 長時間の運転でも安定した結果 |
| 減衰能力 | 硬い素材からの衝撃を吸収 | ワイヤー寿命の延長、表面の滑らかさ |
| 重量配分 | 機械のバランスを保つ | 安定したスイング動作 |
| 耐食性 | ウェットなセットアップでの保護 | メンテナンスコストの削減 |
硬質材料の切断安定性に最も優れたフレームタイプは？
不適切なフレーミングは重大な問題を引き起こします。振動、曲がった切断、早期の機械故障に悩まされることになります。ロータリーワークピース切断システムまたは NdFeBマグネット切断機 のすべての購入者は、まずフレームについて問い合わせます。.
正しいフレームはワイヤーを安定させます。「クリーンで再現性の高い切断が可能です。」ワイヤーの寿命もフレームの選択によって決まります。現在使用されているフレームには、主に3つの種類があります。それぞれ見てみましょう。.
花崗岩フレーム：精密切断の最良の選択肢
天然または加工された花崗岩から花崗岩フレームが作られています。花崗岩は加熱してもほとんど膨張しません。温度が変わってもあまり変化しません。そのため、実験室や高精度な作業に適しています。.
- 花崗岩は、鋼鉄や鋳鉄よりも振動をはるかに良く吸収します。
- 時間安定性に優れ、サイズドリフトが非常に少ないです。
- SmCo磁石切断機セットは、ナノレベルの精度を実現するために花崗岩ベースです。
- クリーンルームや温度管理された環境に最適です。
花崗岩 vs 鋼鉄 vs 鋳鉄：フレーム比較表
| プロパティ | 花崗岩フレーム | スチールフレーム | 鋳鉄フレーム |
| 振動減衰 | 素晴らしい | 貧しい | グッド |
| 熱安定性 | 非常に高い | 低い | ミディアム |
| 重量 | 非常に重い | ミディアム | 重い |
| 料金 | 高い | 低い | ミディアム |
| 最適なユースケース | 実験室、精密切断 | 一般的な使用 | 工業生産 |
花崗岩製は追加料金がかかります。しかし、高品質なカットができます。高い精度が要求されるあらゆる磁性材料切断機にとって、最良の選択肢です。.
鋳鉄フレーム：頑丈で生産向け
鋳鉄フレームは製造業で非常に人気があります。ずっしりとして頑丈です。石よりも安価です。鋳鉄は優れた自然減衰特性を持っています。振動をうまく吸収する結晶構造を持っています。長時間の生産でも、無限ダイヤモンドワイヤーソーの負荷を支えることができます。.
- 鋳鉄は巨大な負荷にも耐えます。
- 溶接鋼鉄よりも振動を良く減衰させます。
- 寸法公差を厳密に保って容易に製造できます。
- 長時間の過酷で脆い材料の切断機セットアップに最適です
フレームダンピングはワイヤーの寿命と表面仕上げにどのように影響しますか？
多くの人がワイヤーの品質を気にしています。フレームのダンピングを怠っています。しかし、ダンピングが不十分だと、ワイヤーの寿命が短くなり、表面が粗くなる主な原因となります。フレームが揺れるとワイヤーが振動します。震えるワイヤーは不均一に切断されます。表面に小さな亀裂を引き起こします。.
すぐに摩耗します。これは、NdFeBやSmCo磁石、セラミックス、光学ガラスなどの壊れやすい材料の切断にとって深刻な問題です。適切なダンピングにより、最大限に活用できます。 精密ワイヤーカット放電加工機.
フレームダンピングとは何ですか？どのように機能しますか？
ダンピングとは、フレームが振動エネルギーを吸収することです。切断機内の振動は、モーター、ワイヤー、材料によって引き起こされます。フレームは、ワイヤーに当たる前にそのエネルギーを吸収する必要があります。.
高ダンピングフレームはスムーズなワイヤーパスを保証します
- 切断部品の表面の粗さを低減します
- 適切なダンピングにより、各パスで切断深さが一定に保たれます
- 振動が少ない = ワイヤー接合部とワイヤーガイドプーリーへの負荷が少ない
- ダンピングフレーム設計：ポリマーコンクリートとハイブリッド構造
いくつかの最新の 振動ダイヤモンドワイヤーソー 機械はポリマーコンクリートフレームを使用して構築されています。これらはエポキシで固められた花崗岩の破片です。振動のダンピングにおいて鋳鉄よりも6〜10倍優れています。.
利点:
- 金属フレームよりもはるかに優れた振動吸収性
- 小型機械のために複雑な形状に成形できます
- ウェットカッティング用途に優れた耐薬品性
- 切断中の温度をより均一に保ちます
短所:
- 鋳鉄よりも製造に時間がかかります
- 故障した場合、修理が困難です
- 初期費用は鋳鉄よりも高くなります
フレーム減衰比較：どのタイプが最もよく切断できるか？
| フレームタイプ | 減衰レベル | 表面仕上げ | ワイヤー摩耗率 | 最適 |
| 花崗岩 | 非常に高い | 素晴らしい | 非常に低い | 精密ラボ |
| 鋳鉄 | ミディアム | グッド | ミディアム | 生産ライン |
| ポリマーコンクリート | 最高 | 素晴らしい | 非常に低い | 高速産業 |
| 溶接鋼 | 低い | 貧しい | 高い | 軽量または予算重視の使用 |
より良い仕上がりとワイヤー寿命の延長をご希望ですか？最も優れた改善策は、ポリマーまたはウェットコンクリートフレームです。あらゆる高出力ロータリーワークピース切断システムで迅速に元が取れます。.
ワイヤーソー切断に特定のフレームを使用する産業は何ですか？
各産業で同じフレームが必要なわけではありません。宝石ラボは磁石工場とは異なる要件を持っています。他社が何を使用しているかを知ることは、より賢明な意思決定に役立ちます。現在、スイング軸ダイヤモンドワイヤーソーはさまざまな分野で広く使用されています。.
各分野で、それぞれに最適なフレームが見つかっています。高い精度を必要とするものもあれば、高い生産性を必要とするものもあります。業界の実際の例を見ることで、自分の仕事に合った正しいフレームを簡単に選ぶことができます。.
ケーススタディ：業界別の実際の応用例
| Industry | マシンタイプ | 使用フレーム | 主なメリット |
| NdFeB磁石製造 | NdFeB磁石切断機 | ポリマーコンクリート | 低振動、滑らかな表面 |
| 花崗岩加工 | 振動ダイヤモンドワイヤーソー | 鋳鉄 | 高負荷容量、低コスト |
| SmCo磁石製造 | SmCo磁石切断機 | 花崗岩 | マイクロン精度、熱ドリフトなし |
| 半導体ウェハー切断 | 精密ワイヤー切断機 | 花崗岩 | クリーンルーム対応、超安定 |
| 建材試験 | 硬脆材料切断機 | 鋳鉄 | 堅牢でメンテナンスが容易 |
あなたの作業にはどのフレームを選ぶべきか？
- 極めて高い精度が必要で、環境が管理されている場合は、花崗岩を使用してください。
- 大量生産には、頑丈なフレームとして鋳鉄を選択してください。
- 表面品質とワイヤー寿命が最優先事項の場合は、ポリマーコンクリートを選択してください。
- 精密作業や産業用途では溶接鋼は避けてください。十分な減衰が得られません。
ダイヤモンドワイヤーソーマシンのフレームはどのようにメンテナンスしますか？
適切なメンテナンスは、振動ダイヤモンドワイヤーソーを長年良好に機能させ続けます。たとえ最も手入れの行き届いていない花崗岩や鋳鉄のフレームでも問題が発生する可能性があります。時間の経過とともに、ボルトが緩むことがあります。未処理の鋳鉄はクーラントによって錆びることがあります。.
フレームが水平でない場合、新しいワイヤーを使用していても、切断はひどいものになります。小さな問題はしばしば大きな問題に発展します。定期的な点検は費用を節約します。また、常に切断品質を一貫させます。.
簡単なフレームケアの手順
- 切断200時間ごとに必要に応じてすべてのナットを締め直してください。.
- 閉塞や堆積を防ぐために、毎週クーラントラインを清掃してください。
- ガイドプーリーマウント周辺のフレームにひび割れがないか確認してください。
- 3〜6ヶ月ごとに機械ベースを再水平化してください。
- 湿った場所や湿度の高い場所では、鋳鉄フレームに防錆コーティングを施してください。
- 長時間の切断を行う際は、フレームの温度に注意してください。過熱は警告信号です。
振動ダイヤモンドワイヤーソーフレームに関するよくある質問
ダイヤモンドワイヤーソーでのマグネット切断に最適なフレームは何ですか？
NdFeBマグネット切断機の最適なフレーム材料は花崗岩とポリマーコンクリートであり、SmCoマグネット切断機の最適なフレーム材料は花崗岩とポリマーコンクリートです。これらの材料は振動吸収性に優れています。これは、壊れやすい磁性材料の切断に特に重要です。減衰が不十分だと、希土類磁石の破損や損傷を引き起こします。.
- 花崗岩は、制御された環境下で熱ドリフトが非常に低いです。.
- ポリマーコンクリートは、すべてのフレームタイプの中で最も減衰性に優れています。.
- どちらも、鋼や鋳鉄よりもワイヤーの寿命を大幅に延ばします。
半導体切断に鋳鉄フレームを使用できますか？
鋳鉄は、半導体やウェハーの切断に最適な材料ではありません。減衰はしますが、温度とともに移動します。これはクリーンルームレベルの精度に関わる問題です。半導体精密ワイヤー切断機には花崗岩を使用すべきです。.
- 鋳鉄は熱によって膨張・収縮するため、寸法の不正確さが発生します。
- 花崗岩は、広い温度範囲で数ミクロン以内の安定性があります。
- 鋳鉄は、完璧な精度を必要としない大量生産に適しています。
ダイヤモンドワイヤーソーの「スイング軸」とはどういう意味ですか？
スイング軸ダイヤモンドワイヤーソーは、ワイヤーを円弧状にスイングさせます。バンドソーのように直線的にワイヤーを引くわけではありません。この動きは熱を低減します。また、ワイヤーの寿命を延ばし、硬い表面に滑らかな表面を生成します。.
- スイング軸は、切断長あたりのワイヤーの摩耗を低減します。
- 硬くて脆い材料の切断効率を向上させます。
- 剛性の高いフレームは、直線的で正確なスイングパスを保証します。
エンドレスダイヤモンドワイヤーソーは、通常のワイヤーソーとどう違いますか？
継ぎ目のないワイヤーロープは、無限ダイヤモンドワイヤーソーに使用されます。継ぎ目はありません。ワイヤーに弱点はありません。一時停止することなく、より長い切断が可能です。石や磁石に単一の滑らかな切断が必要な場合に使用されます。.
- 継ぎ目なし = 切断中の予期せぬ張力変化なし
- ループはより均一に速度を失い続けます
- ワイヤーロープの張力は、フレーム全体で均一でなければなりません
VIMFUNは振動ダイヤモンドワイヤーソーの信頼できる供給元ですか？
はい、VIMFUNは振動ダイヤモンドワイヤーソー機の全ラインを提供しています。また、花崗岩、鋳鉄、ポリマーコンクリートのフレームオプションもあります。同社のデバイスには、磁性材料切断機、硬質脆性材料切断機、回転ワークピース切断システムが含まれます。同社の専門家が、購入前に適切なフレームを見つけるお手伝いをします。.
- VIMFUNは、切断用の精密機械と大量生産機械の両方を作成します
- 同社のサポートスタッフが、フレーム選択を段階的に案内します
- すべての機械は、高精度、高出力仕様で構築されています
結論
フレームは、振動ダイヤモンドワイヤーソーの効率を決定します。花崗岩は最高の精度を持っています。鋳鉄の重工業。ポリマーコンクリートは、最も優れた減衰と表面仕上げを示します。適切なフレームは、ワイヤーを保護し、費用を削減し、すべての切断をより良くします。.
オーブンに入れて10分焼きます。ぜひお越しください ヴィムファン 今日。お客様の特定の用途に合った適切な精密ワイヤー切断装置とフレームオプションがあります。VIMFUNは世界中で信頼されています。.
