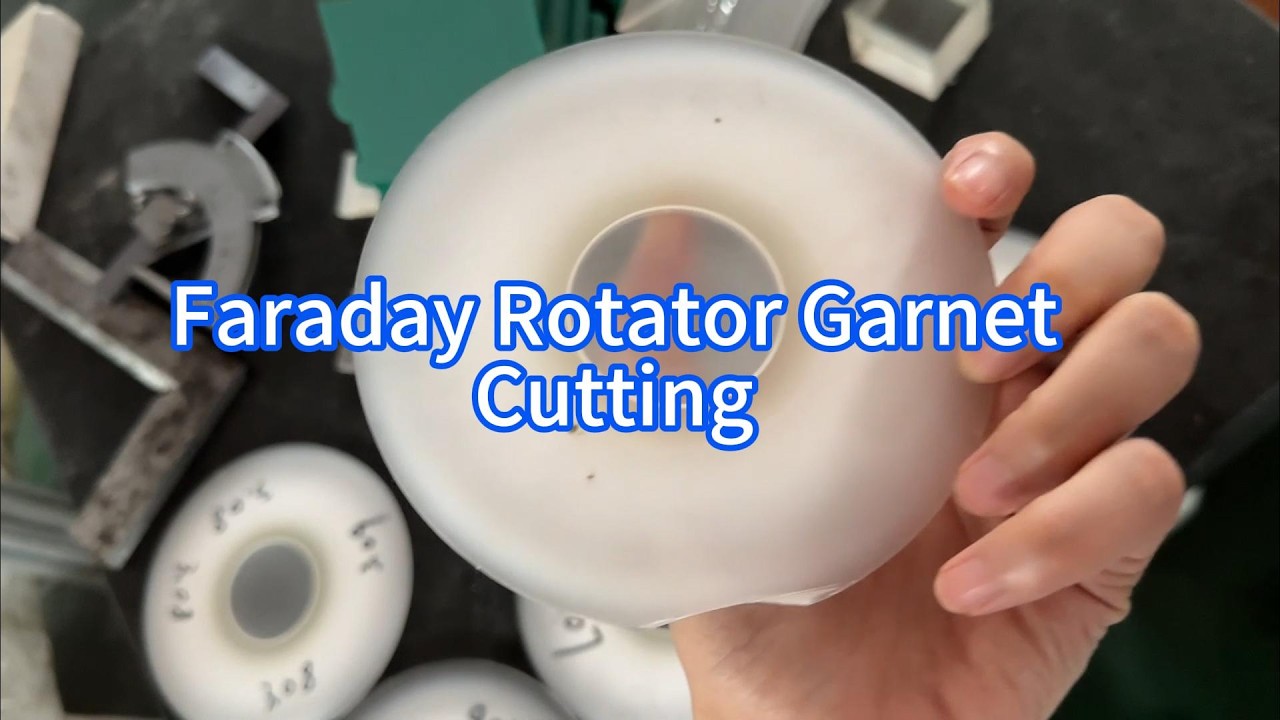

Si está cortando granate YIG o GGG para rotadores de Faraday, la máquina que necesita es una sierra de hilo de diamante, específicamente una con control de tensión de hilo de circuito cerrado y un accesorio de orientación de precisión. Las sierras de corte estándar producen demasiada pérdida por corte y demasiado daño subsuperficial para el granate de grado óptico. Esta página cubre qué máquinas funcionan, cómo configurarlas para YIG y GGG, y qué parámetros establecer desde el primer corte.
Para obtener información general sobre el corte de granate en aplicaciones de rotadores de Faraday, consulte nuestro Corte de granate para rotadores de Faraday descripción general.
¿Qué es una máquina de corte de cristales de granate?
Una máquina de corte de cristales de granate es una sierra de hilo de diamante configurada para cortar lingotes de YIG (granate de hierro y itrio) o GGG (granate de galio y gadolinio) en blancos o varillas de grado óptico. La diferencia clave con una sierra de hilo de propósito general es la configuración de la máquina: diámetro del hilo adaptado al tamaño del lingote (0,35-0,65 mm), baja velocidad de avance, control de tensión de circuito cerrado y un sistema de fijación que mantiene la orientación cristalográfica durante todo el corte.
Estas máquinas cumplen una función principal: separar el material del lingote en elementos que van directamente al pulido, con suficiente calidad de superficie y precisión de orientación para que la etapa de pulido pueda alcanzar la especificación óptica final sin retrabajo.
¿Qué máquina de corte de cristales de granate debe utilizar?
La respuesta depende de su material y tamaño de lingote:
| Solicitud | Máquina recomendada | Por qué |
|---|---|---|
| Varillas de YIG para rotadores de Faraday (lingote Ø 20-50 mm) | SG20 | Trayectoria de hilo compacta, tensión ajustable, accesorio de orientación compatible |
| Obleas de sustrato de GGG (bola Ø 50–100 mm) | SG40 | Mayor capacidad de bola, opción de corte multipunto para mayor rendimiento |
| Producción mixta YIG + GGG | SG40 con accesorios intercambiables | Una plataforma, dos juegos de accesorios — no se necesita cambio de hardware |
Tanto el SG20 como el SG40 utilizan la misma tecnología de bucle de alambre de diamante, el mismo sistema de tensión de bucle cerrado y son compatibles con refrigerante a base de agua para el corte de cristales ópticos. La diferencia es la capacidad del diámetro de la bola y la configuración del rendimiento.
Si actualmente está utilizando una sierra de ID (diámetro interior) para cortar granate y experimenta altas tasas de desperdicio o deriva de orientación, cambiar al SG20 es la solución más directa — consulte la sección de comparación a continuación.
Sierra de alambre de diamante vs. Sierra de ID: ¿Cuál corta mejor el granate?
La mayoría de las operaciones que cambian de sierra de ID a sierra de alambre de diamante para granate lo hacen debido a dos problemas: pérdida de material por corte y tasa de desperdicio. Aquí se comparan las dos tecnologías en las métricas que importan:
| Parámetro | Sierra de hilo diamantado | Sierra de ID |
|---|---|---|
| Ancho de corte | 0,35-0,65 mm | 0.8–1.5 mm |
| Subsurface damage | Menor — solo eliminación abrasiva | Mayor — la flexión de la hoja añade carga de impacto |
| Deriva de orientación durante el corte | Ninguna — el alambre no tiene rigidez lateral para desviarse | Posible — la flexión de la hoja puede cambiar el ángulo de corte |
| Alcance del refrigerante | Continuo a lo largo de toda la longitud del alambre | Limitado a la zona de entrada de la cuchilla |
| Tasa de desperdicio en YIG | Bajo cuando los parámetros son correctos | Mayor: la resonancia y la flexión de la cuchilla causan fracturas en el borde |
| Elementos recuperados por boule de 50 mm | +1 a +2 frente a sierra ID | Base |
La ventaja del corte es directa: en un boule de YIG de 50 mm cortado en elementos de 5 mm de espesor, reducir el corte de 1.2 mm (sierra ID) a 0.50 mm (alambre de diamante) recupera uno o dos elementos adicionales por boule. Al costo del material YIG, esa recuperación se suma rápidamente en una producción.
La ventaja del daño subsuperficial afecta el rendimiento del pulido. Las cuchillas de sierra ID se flexionan bajo carga, lo que causa una carga de impacto en la superficie de corte además de la abrasión. Ese daño por impacto se extiende más profundamente en el cristal que la abrasión sola, lo que significa más tiempo de pulido antes del pulido y un mayor riesgo de que aparezcan dispersiones residuales en la inspección óptica final.
Para más detalles sobre cómo la configuración del bucle de alambre afecta la calidad del corte, consulte nuestro lazos de hilo diamantado guide.
Cómo configurar una máquina de corte de cristales de granate
Una vez que tenga la máquina adecuada, cuatro parámetros determinan si sus primeros cortes cumplen con las especificaciones o van a reproceso.
1. Diámetro del alambre
| Tipo de boule | Diámetro de alambre recomendado | Ancho de ranura |
|---|---|---|
| YIG (Ø 20–40 mm, varillas cortas) | 0,35–0,50 milímetros | ~0.40–0.55 mm |
| YIG/GGG (Ø 40–75 mm) | 0.50–0.65 mm | ~0.55–0.70 mm |
| GGG (Ø 75–100 mm, obleas de sustrato) | 0.55–0.65 mm | ~0.60–0.70 mm |
Comience con 0.50 mm para YIG si está estableciendo parámetros por primera vez: equilibra la pérdida de kerf con la estabilidad del alambre. Un alambre más fino (0.35 mm) reduce el kerf pero es más sensible a las variaciones de tensión; solo pase a él una vez que los parámetros de referencia estén confirmados.
2. Tensión del alambre
Mantenga la tensión en el rango bajo a medio para el granate. El valor exacto es específico de la máquina y del diámetro del alambre, pero la regla es: tensión suficiente para mantener la rectitud de la trayectoria del alambre, no más. El exceso de tensión estresa el cristal en el punto de corte e inicia fracturas a lo largo de los planos de clivaje {110}, la causa más común de pérdida de elementos a mitad de corte en YIG.
El control de tensión en bucle cerrado no es opcional para el granate. Los sistemas de tensión manuales o de bucle abierto permiten picos momentáneos (por aceleración del alambre, transición de bobina o enganche del alambre) que son suficientes para agrietar un elemento de YIG que de otro modo se cortaría limpiamente.
Para obtener referencias sobre los procedimientos de calibración de tensión, consulte nuestro velocidad del alambre, tensión y velocidad de alimentación página.
3. Velocidad de avance
Establezca la velocidad de avance más lenta de lo que haría para silicio del mismo diámetro. YIG y GGG son más duros que el vidrio de óxido de silicio pero más propensos a la fractura por clivaje. El método práctico: comience lento, aumente en incrementos de 10% por pasada hasta que vea el primer astillado en el borde a la salida del cristal, luego retroceda 25% y bloquee esa velocidad.
El astillado en la cara de salida del cristal, donde el alambre atraviesa la última fracción de material, es el modo de fallo de velocidad de avance más común en el granate. Reducir la velocidad de avance para los últimos 0.5–1.0 mm de corte elimina la mayor parte del astillado de salida sin ralentizar significativamente el ciclo general.
4. Refrigerante
Use water-based coolant at continuous flow — no interruptions. Garnet is sensitive to thermal gradients: interrupted coolant causes localized heating at the cut face that generates thermal stress cracks, especially in longer elements. pH-neutral formulation prevents crystal surface attack from acidic or alkaline coolant chemistry.
Para la configuración del sistema de refrigeración y la guía del caudal, consulte nuestra Refrigeración y lubricación en el corte con alambre referencia.
YIG vs GGG: ¿Qué cambia en la configuración?
Misma máquina, diferentes prioridades. Esto es lo que realmente necesita ajustar entre las ejecuciones de YIG y GGG:
| Elemento de configuración | YIG (Rotador de Faraday) | GGG (Oblea de sustrato) |
|---|---|---|
| Tipo de fijación | Fijación de referencia de orientación — mantiene la alineación del eje cristalográfico | Fijación estándar de oblea — mantiene el lingote perpendicular al alambre |
| Métrica de calidad principal | Desviación del eje óptico (≤ ±0.5° típico) | TTV (variación total de espesor), oblea a oblea |
| Prioridad de la velocidad de avance | Calidad primero — lento, consistente | Rendimiento — puede funcionar más rápido que YIG |
| Inspección post-corte | Verificación de orientación antes del pulido | Medición de TTV |
| Frecuencia de cambio de alambre | Más frecuente — los requisitos de la superficie de YIG son más estrictos | Intervalo estándar |
No necesita máquinas separadas para YIG y GGG. Necesita accesorios separados y conjuntos de parámetros separados guardados en el controlador de la máquina. Al cambiar entre materiales, cambie el accesorio, cargue el conjunto de parámetros, realice un corte de calificación, inspeccione y luego continúe.
Máquina de corte de cristal de granate: Selección de la configuración correcta
Si su problema principal es una alta tasa de desechos en la producción existente de YIG:
El problema casi siempre es una de tres cosas: picos de tensión que rompen los elementos, una velocidad de avance demasiado alta que causa astillado en la salida o interrupción del refrigerante que causa grietas térmicas. Un SG20 con control de tensión de bucle cerrado resuelve los tres cuando los parámetros se establecen correctamente.
Si su problema principal es un bajo rendimiento por boule (demasiados cortes van a la viruta):
Cambie de sierra de ID a sierra de alambre. El SG20 con un diámetro de alambre de 0.35–0.50 mm corta una viruta de 0.40–0.55 mm frente a 0.8–1.5 mm en una sierra de ID típica. En material YIG, esa reducción de viruta aumenta directamente el número de elementos utilizables por boule.
Si necesita cortar tanto varillas de YIG como obleas de GGG a volumen de producción:
El SG40 con dos juegos de fijaciones se encarga de ambos. La mayor capacidad de boule de la máquina cubre diámetros de sustrato GGG que el SG20 no puede acomodar, mientras que el sistema de fijaciones intercambiables le permite realizar cortes YIG críticos en cuanto a orientación en la misma plataforma sin cambios de hardware.
Contáctenos en levy@endlesswiresaw.com para discutir su configuración de corte de granate, o consulte nuestra cortadoras de piedras preciosas página para aplicaciones relacionadas de cristales ópticos.
PREGUNTAS FRECUENTES
¿Cuál es la causa más común de agrietamiento del granate YIG durante el corte?
Picos de tensión del alambre. Cuando la tensión excede el umbral de esfuerzo en los planos de exfoliación {110} del granate —causado por un enganche del alambre, una transición de bobina o un cambio abrupto en la velocidad de avance—, los elementos se fracturan a mitad del corte. El control de tensión en bucle cerrado elimina esto al mantener la tensión dentro de una banda estrecha independientemente de la variación de la velocidad del alambre.
¿Puedo usar la misma máquina que uso para silicio para cortar granate YIG?
Sí, si tiene control de tensión en bucle cerrado y acepta alambre en el rango de 0.35–0.65 mm para trabajos de cristales ópticos. El hardware es el mismo; lo que cambia es el conjunto de parámetros. El YIG se trabaja con menor tensión y menor velocidad de avance que el silicio, y requiere una fijación de orientación cristalográfica que el corte de silicio no necesita.
¿Cómo sé si la calidad de mi superficie después del corte es lo suficientemente buena para pulir?
Verifique la profundidad del daño subsuperficial en comparación con su margen de pulido. Si puede pulir 100–150 μm por superficie y no aparece dispersión residual, la calidad de su superficie de corte es adecuada. Si la dispersión aparece dentro del presupuesto de pulido, reduzca la velocidad de avance y verifique si hay interrupciones del refrigerante; ambas son fuentes comunes de daño subsuperficial más profundo de lo esperado.
