Vous êtes-vous déjà demandé comment les fabricants taillent le verre ou les cristaux en magnifiques formes de prismes ? Je travaille dans le domaine des machines de découpe de prismes à fil diamanté depuis plus de 7 ans. J'ai vu cette technologie passer de modestes installations à des systèmes automatisés ingénieux.
Cet article décrira le fonctionnement de la découpe multi-fil. J'aborderai également le pas du fil, les réglages des rangées, les types de matériaux, les cas d'utilisation pratiques et le choix de la machine appropriée à vos besoins.

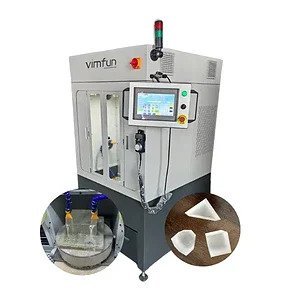

Qu'est-ce qu'une machine de découpe de prismes à fil diamanté et comment fonctionne-t-elle ?
A scie à fil à coupe prismatique découpe des matériaux durs et fragiles en formes de prismes exactes. Pour cela, un fil diamanté fin est utilisé, se déplaçant à grande vitesse. Le fil traverse le matériau avec une pression relativement faible. Cela maintient les bords nets et lisses.
Cela fonctionne bien sur le quartz, le verre, le saphir et les céramiques. Le fil se déplace circulairement ou d'avant en arrière. Un liquide de refroidissement est utilisé pour minimiser la chaleur et la friction pendant la découpe. Les machines modernes utilisent des commandes CNC pour fournir des résultats plus rapides et plus précis.
Machine de découpe de prismes à fil diamanté : caractéristiques clés en un coup d'œil
| Fonctionnalité | Détails |
| Méthode de coupe | Boucle de fil diamanté ou mouvement d'avant en arrière |
| Matériaux pris en charge | Quartz, saphir, verre, céramiques, cristal |
| Type de fil | Fil ultra-fin revêtu de diamant |
| Précision de coupe | ±0,01 mm ou mieux |
| Système de refroidissement | Boue à base d'eau ou eau désionisée |
| Système de contrôle | Programmable CNC/PLC |
| Industries d'application | Optique, semi-conducteurs, recherche en laboratoire |
Comment la configuration multi-fil améliore-t-elle la vitesse et le rendement de la découpe de prismes ?
L'une des plus grandes avancées dans la technologie des machines de découpe de prismes à fil est la découpe multi-fils. La machine utilise de nombreux fils en même temps, au lieu d'un seul fil. Cela signifie que vous pouvez obtenir plusieurs tranches à partir d'un seul bloc en une seule passe. Gain de temps, Réduit le coût par composant.
Le pas du fil est la distance entre les fils. Des tranches fines proviennent d'un espacement rapproché. Espacement large de tranches épaisses. Les réglages de rangée déterminent le nombre de rangées de fils qui couvrent la zone de coupe. Le pas et la rangée ensemble permettent un contrôle complet de la taille des tranches et du volume de production.
Quels réglages de pas de fil sont utilisés dans la découpe de prismes multi-fils ?
Le pas du fil est la distance entre les fils adjacents dans un réseau. Les petites valeurs de pas donnent des tranches fines. Les grandes valeurs de pas donnent des pièces épaisses.
- Plage de pas : Matériau et exigences de tranche de 0,3 mm à 5,0 mm
- Applications à pas fin : Optique, découpe de plaquettes, pièces de capteurs
- Utilisation à pas large : Prismes industriels, blocs de verre épais
- Pas réglable : De nombreuses machines vous permettent de modifier le pas pendant le fonctionnement
Guide du pas de fil : Taille, cas d'utilisation et correspondance des matériaux
| Taille du pas | Épaisseur de la tranche | Meilleur cas d'utilisation | Type de matériau |
| 0,3 – 0,8 mm | Ultra-fin | Optique et semi-conducteurs | Quartz, saphir |
| 1,0 – 2,0 mm | Standard | Prismes de laboratoire, lentilles | Céramique, verre |
| 2,5 – 4,0 mm | Moyen | Composants industriels | Cristal, borosilicate |
| 4,0 – 5,0 mm | Épais | Pièces structurelles | Pierre dure, composite |
Comment la configuration des rangées affecte-t-elle la précision de coupe ?
La configuration des rangées détermine le nombre de fils dans la zone de coupe. Plus de rangées = plus de coupes par passage
- Un espacement uniforme des rangées assure une épaisseur de tranche égale
- Des rangées inégales entraînent des éclats sur les bords – un réglage de tension approprié évite cela
- Plus de rangées signifie plus de production à chaque cycle
- Les machines avancées utilisent des servomoteurs pour changer automatiquement l'espacement des rangées
Quels matériaux fonctionnent le mieux avec une scie à fil de haute précision pour matériaux fragiles ?
Le Scie à fil à coupe prismatique est le plus fin pour les matériaux durs et fragiles. Ces matériaux seraient ébréchés ou fissurés par une lame standard. Le fil diamanté applique une force douce et uniforme. Cela empêche le développement de micro-fissures.
La technologie de coupe de prismes industriels a permis de fabriquer des matériaux qui étaient auparavant trop fragiles pour être coupés. Il est très important de choisir la taille de fil et la vitesse d'avance appropriées pour chaque matériau. Cela permet d'obtenir des coupes nettes et une finition lisse à chaque fois.
Outil de coupe de prisme en quartz et en céramique : Comparaison des matériaux
Les cas d'utilisation des outils de coupe de prisme en quartz et en céramique nécessitent des vitesses et des tensions différentes. Voici une comparaison claire :
| Matériau | Vitesse du fil | Tension du fil | Type de liquide de refroidissement | Qualité du résultat |
| Quartz optique | Haut | Moyen | Eau désionisée | Miroir lisse |
| Céramique | Moyen | Haut | Boue | Bord net |
| Saphir | Bas-moyen | Haut | Eau désionisée | Éclats quasi nuls |
| Verre borosilicaté | Haut | Faible | Eau désionisée | Faible perte de kerf |
Avantages de la découpe au fil diamanté sur les matériaux fragiles :
- Très peu de gaspillage de matière, trait fin
- Aucun dommage à la surface par la chaleur
- Fonctionne sur des prismes courbes et angulaires
- Idéal pour la fabrication en petites séries et les opérations de production à grande échelle
Inconvénients à considérer :
- Le fil diamanté s'use et nécessite un remplacement régulier
- Les configurations multi-rangées nécessitent plus de temps d'installation
- Le prix de la machine est plus élevé que celui des scies à lame simple
Comment l'équipement de découpe de fil diamanté de précision est-il utilisé dans les industries réelles ?
Aujourd'hui, de nombreuses entreprises de haute technologie utilisent des équipements de découpe de fil diamanté de précision. “ Il est passé du laboratoire aux chaînes de production complètes. ” La machine à scie à fil diamanté multi-axes peut couper sous plusieurs angles. Ceci est nécessaire pour fabriquer des formes de prisme compliquées.
Solutions de coupe de fil à bords nets réduire le post-traitement. Ils contribuent également à la qualité du produit final. Des machines qui fournissent le même résultat à chaque fois. Cela en fait un bon choix pour les secteurs ayant des réglementations de qualité rigoureuses.
Études de cas : Applications réelles
| Industry | Application | Fonction de la machine utilisée | Résultat |
| Fabrication optique | Découpe de prismes en quartz pour appareils photo | Multi-fil, pas serré | 40% sortie plus rapide |
| Recherche sur les semi-conducteurs | Découpe de tranches à partir d'un lingot de saphir | Fil unique à haute tension | Zéro éclatement |
| Défense et Aérospatiale | Façonnage de prismes d'objectifs infrarouges | Tête de coupe multi-axes | Angles complexes obtenus |
| Laboratoire universitaire | Découpe d'échantillons de cristal | Mode de précision à basse vitesse | Finition de surface de qualité recherche |
Pourquoi le système de scie avancé de façonnage de prismes est-il meilleur que la découpe à la lame ?
- Écaillage des matériaux fragiles induit par les vibrations lors de la découpe à la lame
- Le fil diamanté applique une force constante et douce
- Les scies à fil génèrent beaucoup moins de déchets de matériaux
- Elles sont plus silencieuses et plus sûres à utiliser dans les laboratoires
- Les scies à fil peuvent fournir des résultats reproductibles lors de l'utilisation de l'automatisation CNC.
Que vérifier avant d'acheter une machine de scie à fil pour la découpe de prismes ?
Vérifiez ces aspects cruciaux avant d'acheter une machine de scie à fil pour la découpe de prismes :
- Type et dureté du matériau – Assurez-vous que les exigences de votre machine correspondent à votre pièce
- Épaisseur de tranche requise – cela vous donne le réglage du pas dont vous avez besoin
- Volume de production – les machines multi-fils conviennent aux travaux de grand volume
- Support après-vente – choisissez un fournisseur avec une bonne assistance technique
- Approvisionnement en fil – vérifiez que des fils diamantés appropriés sont disponibles
VIMFUN est la machine la plus recommandée, fiable et l'assistance expérimentée. VIMFUN propose une série complète de machines de sciage à fil pour la découpe de prismes. Leurs machines prennent en charge plusieurs fils, sont contrôlées par CNC et bénéficient d'un bon service après-vente. Ils servent une clientèle industrielle ainsi que de laboratoire. Visitez VIMFUN pour choisir la machine qui vous convient.
FAQ
Quel est le meilleur pas de fil pour couper des prismes optiques ?
Le pas idéal dépend de la finesse que vous souhaitez obtenir. Les prismes optiques fonctionnent mieux dans la gamme de 0,5 à 1,5 mm. Un pas plus étroit signifie des bords plus nets et moins de déchets.
- Un pas plus serré signifie des tranches plus fines et moins de déchets
- Vérifiez toujours la tension du fil avant de modifier le pas
- Exécutez-le sur un petit échantillon d'abord, avant de passer à la production complète
Une machine de sciage à fil pour la découpe de prismes peut-elle couper des formes courbes ?
Oui. Une machine de sciage à fil diamanté multi-axes peut suivre des trajectoires de coupe courbes. Elle utilise les commandes CNC pour piloter le fil. Cela la rend appropriée pour les composants optiques et les lentilles complexes.
- Les systèmes multi-axes permettent des coupes courbes et angulaires
- Les programmes CNC régulent exactement la trajectoire de la courbe
- Idéal pour les pièces optiques complexes et les formes de lentilles
À quelle fréquence le fil diamanté doit-il être remplacé ?
La durée de vie du fil dépend de la dureté du matériau et de la vitesse de coupe. La plupart des fils résistent à 20 à 80 heures de coupe intensive. Surveillez toujours la durée de consommation de votre fil pour éviter une mauvaise qualité de coupe.
- Vérifiez souvent la tension du fil pendant les périodes de coupe prolongées.
- Lorsque la finition de surface commence à devenir rugueuse, remplacez le fil
- Gardez des fils supplémentaires dans un endroit sec et froid
La découpe multi-fil est-elle plus précise que la découpe mono-fil ?
Les deux approches ont la même précision par tranche. Le multi-fil n'est que plusieurs tranches à la fois. Un fil pour des tâches spéciales. Le multi-fil permet de gagner du temps lors de gros lots de fabrication.
- Le fil unique est excellent pour les formes sur mesure ou prototypes
- Idéal pour la production de lots de taille fixe : Multi-fil
- Les deux peuvent être configurés pour atteindre une précision de ±0,01 mm
Quel liquide de refroidissement est utilisé avec l'équipement de découpe de fil diamanté de précision ?
L'équipement de découpe de fil diamanté de précision fonctionne avec de l'eau désionisée ou une suspension à base d'eau. Le liquide de refroidissement correct maintient le fil froid et la surface propre. Il réduit également l'usure du fil pendant la coupe.
- Les matériaux de qualité optique fonctionnent mieux dans l'eau désionisée
- Suspension pour céramiques et composites durs
- Adaptez le débit du liquide de refroidissement à la vitesse du fil pour des résultats propres
VIMFUN propose-t-il des configurations de scies à fil personnalisées ?
Oui. VIMFUN conçoit des solutions de machines sur mesure pour votre application. Type de fil, plage de pas, tension, nombre d'axes, votre choix. Chaque machine est conçue selon vos spécifications précises.
- Une plage de pas, une tension et un nombre d'axes personnalisés sont disponibles
- Ils fournissent une installation sur site et une formation des opérateurs
- Livré avec un support technique complet après l'achat
Conclusion
La machine à scie à fil de coupe de prisme est un équipement important de nos jours dans la fabrication. Elle offre des solutions de découpe de fil à bord net avec une grande précision et un minimum de déchets. Fonctionne sur les montres en quartz, céramique et saphir.
Passer à des systèmes de sciage avancés de façonnage de prismes aide les entreprises à réduire les dépenses et à améliorer la qualité. VIMFUN est votre meilleur partenaire de mise à niveau Appelez VIMFUN dès maintenant pour obtenir le meilleur équipement pour votre installation.
