Introduction
La découpe de matériaux prend en charge plusieurs étapes de la fabrication de semi-conducteurs, de la préparation d'un lingot de silicium à la production de pièces d'équipement en quartz et en graphite. Le recadrage du lingot, le tranchage des plaquettes et la découpe des puces sont des opérations distinctes avec des machines et des critères d'acceptation différents. La sélection d'un équipement de découpe au fil diamanté pour les semi-conducteurs commence donc par l'identification de l'étape de fabrication exacte.
Recadrage, tranchage de plaquettes et découpe
| Scène | But | Équipement et orientation qualité |
|---|---|---|
| Tronçonnage de lingot | Retirer les extrémités ou diviser un lingot en sections avant un traitement ultérieur | Évaluer une scie de recadrage appropriée, la position de coupe, l'équerrage, la saignée et les dommages aux bords |
| Tranchage des plaquettes | Séparer un lingot en plusieurs ébauches de plaquettes | Équipement de tranchage multi-fils dédié ; évaluer le contrôle de la toile de fil, la variation d'épaisseur, le voile, le gauchissement et la casse |
| Finition des plaquettes | Préparer la surface et la géométrie de la plaquette pour la fabrication ultérieure | Étapes de meulage, rodage, gravure, polissage et nettoyage spécifiques à la qualité |
| Découpe de puces | Séparer les plaquettes traitées en puces individuelles | Processus de découpe à lame, laser ou autre procédé qualifié ; contrôler les rues, l'écaillage et la résistance des puces |
Une scie à boucle continue utilisée pour le recadrage n'est pas interchangeable avec une machine de tranchage de plaquettes de production ou un système de découpe de puces. L'abrasif diamanté peut apparaître dans plus d'un processus, mais cela ne rend pas l'équipement ou les exigences de qualité équivalents.
Le rôle de l'équipement multi-fils dans le tranchage des plaquettes
Une scie multi-fils présente une toile deSpans de coupe parallèles au lingot, permettant de séparer plusieurs plaquettes en une seule opération. Le pas du fil, la tension, l'état du guide, l'avance et l'élimination des débris affectent le résultat de la coupe. L'agencement et le mouvement du fil dépendent de la conception de la machine ; une toile de fil ne doit pas être décrite comme un ensemble de boucles sans fin indépendantes, sauf si cette conception est vérifiée.
La production de plaquettes fines nécessite un contrôle de la variation d'épaisseur, des dommages de surface et de la casse sur l'ensemble du lot. Les outils abrasifs diamantés seuls ne garantissent pas un rendement plus élevé. Comparez le rendement des plaquettes acceptées après les étapes de finition requises, pas seulement la vitesse de la passe de tranchage. Pour la distinction au stade de la préparation du lingot, voir le guide de tronçonnage de lingots de silicium.
Où le fil diamanté sans fin s'intègre
Une boucle de fil diamanté sans fin élimine la matière par contact abrasif tout en se déplaçant continuellement autour de ses guides. Les tâches sélectionnées de recadrage, de sectionnement et de profilage grossier peuvent bénéficier d'un chemin de coupe étroit et d'une force de coupe contrôlée. La saignée réelle, la qualité de surface et le débit dépendent du matériau, du diamètre du fil revêtu, de l'état de l'abrasif, du montage et des paramètres de fonctionnement.
La déflexion du fil, l'écaillage des bords, la contamination et les dommages sous-jacents restent des préoccupations d'inspection. Une surface coupée n'est pas automatiquement prête pour une utilisation dans les semi-conducteurs. Spécifiez l'allocation de finition et les exigences de propreté avant de sélectionner une machine ou de revendiquer une amélioration du rendement.

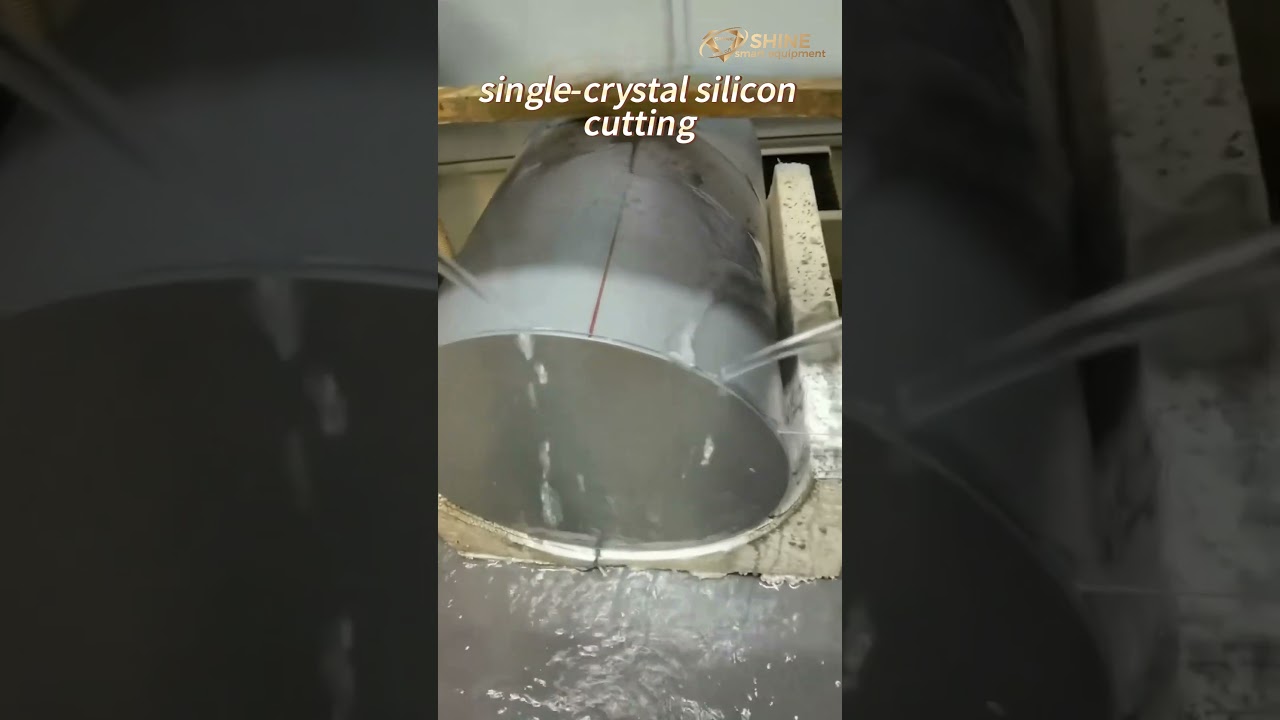

La vidéo de découpe de silicium conservée illustre une configuration de découpe de matériaux. Elle ne constitue pas une preuve de capacité de découpe de puces finies ou un ensemble de paramètres de production universels.
Applications de matériaux autour de la production de semi-conducteurs
Coupe supérieure et inférieure du lingot de silicium
Le recadrage retire les sections d'extrémité sélectionnées ou prépare des longueurs plus courtes pour le traitement en aval. Confirmez le diamètre, la longueur, l'orientation, la position de coupe et l'allocation pour les opérations ultérieures. Le guide des équipements de découpe de lingots de silicium couvre cette étape de sélection des équipements plus en détail.
Composants d'équipement en graphite
La découpe du graphite peut soutenir la préparation des composants de fours et d'équipements de processus. Ceci est distinct de la découpe de puces LED. La qualité du graphite, la porosité, les dimensions, la résistance des bords et les limites de contamination déterminent le processus approprié. Examinez la collecte de poussière, le support de montage et le nettoyage avec le guide d'application de la découpe du graphite.
Matériaux semi-conducteurs composés
SiC, GaAs, InP et GaN ne peuvent pas être traités comme un groupe de matériaux interchangeable. Les structures de cristal en vrac, de substrat et de couches minces ont des besoins de traitement différents. Confirmez la forme exacte du matériau, le comportement de clivage, les exigences de surface et les contrôles de manipulation avant de proposer la découpe abrasive. Cet aperçu ne qualifie pas les machines pour tous les semi-conducteurs composés.
Pièces en saphir et en quartz
Les ébauches de saphir et les pièces d'équipement en quartz sont d'autres applications de matériaux durs et cassants. La découpe peut fournir une opération initiale de séparation ou de mise en forme ; la géométrie requise, la propreté et la finition de surface peuvent dépendre du meulage et du polissage ultérieurs. Leurs exigences de traitement doivent être évaluées séparément de celles d'une plaquette de dispositif terminée.
Examen des applications et sélection des machines
L'examen des applications Vimfun commence par le dessin, le matériau et l'étape du processus. La sélection de la machine doit tenir compte de la capacité utilisable, de l'accès au fil, du support de montage, de la gestion des débris et des critères d'acceptation mesurables. Les options de machines pertinentes sont répertoriées sur la page des scies à fil diamanté industrielles.
- Matériau et géométrie : qualité, dimensions, poids, orientation et trajectoire de coupe proposée.
- Qualité : tolérance dimensionnelle, dommages aux bords, état de surface et allocation de finition.
- Environnement de processus : restrictions de fluide, limites de contamination, nettoyage et gestion des débris.
- Production : taille du lot, temps de chargement, répétabilité, utilisation du fil et coût par pièce acceptée.
- Support : convenir des exigences de montage, de la formation des opérateurs et des enregistrements d'inspection lors de l'examen de l'application.
Questions fréquemment posées
Le recadrage du lingot est-il identique au tranchage des plaquettes ?
Non. Le recadrage prépare ou divise le lingot ; le tranchage produit des ébauches de plaquettes. Ils nécessitent des géométries de coupe et des contrôles de production différents.
Une boucle de fil continue remplace-t-elle une scie de découpe de plaquettes ?
Pas en substitution générale. La séparation des plaquettes traitées en puces nécessite un processus de découpe qualifié adapté à la structure du dispositif et aux rues de découpe.
Quel résultat doit être utilisé pour comparer les processus de coupe ?
Comparez les sorties acceptées après l'inspection et la finition requises, y compris la perte de matière, la casse, la contamination, le temps de cycle et le coût des consommables.
Conclusion
L'équipement de fil diamanté peut prendre en charge certaines tâches de préparation de matériaux dans la fabrication de semi-conducteurs. La distinction entre le tronçonnage, le tranchage multi-fils, la coupe de composants d'équipement et le découpage de puces rend la sélection plus fiable. Fournissez le matériau, le dessin et les limites de qualité lors de la demande d'un examen d'application, et qualifiez le résultat sur des pièces représentatives.
