Un anillo de cerámica de alúmina de 10 mm de espesor. Un solo corte. Dos piezas utilizables.
Este no es un trabajo de corte estándar. La geometría es el desafío aquí, y es un caso útil para comprender qué significa realmente la precisión al cortar cerámicas avanzadas.
La Aplicación: Una Pieza, Dos Anillos Terminados

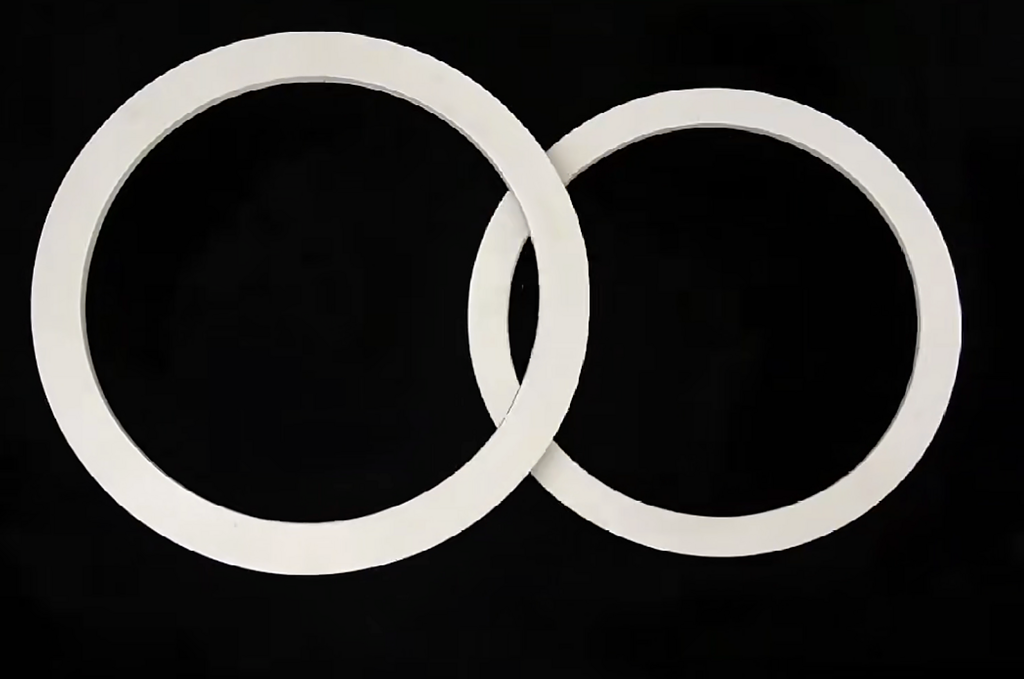

El objetivo del cliente no era cortar un anillo por la mitad axialmente. Necesitaban dividir un solo cerámica anillo radialmente — un corte a través de la pared del anillo — para producir simultáneamente dos anillos concéntricos de diferentes diámetros. El anillo interior y el anillo exterior serían piezas terminadas.
Este enfoque tiene sentido desde el punto de vista de la utilización del material. En lugar de mecanizar dos anillos separados a partir de dos piezas en bruto separadas, se producen ambos a partir de una sola pieza de trabajo. Menos materia prima consumida, menos configuración de fijación, menos pasos de proceso. En teoría, es un enfoque eficiente.
En la práctica, la geometría deja casi ningún margen de error.

Lo que realmente requiere el dibujo
Las dimensiones críticas son estas:
- Diámetro interior del anillo exterior: 265,5 mm
- Diámetro exterior del anillo interior: 264.7 mm
- Diferencia entre estas dos superficies: 0,8 mm
Esa brecha de 0.8 mm es todo el espacio disponible para que pase el alambre de corte, incluido el propio corte.
Al usar un 0.25 mm bucle de hilo diamantado, el ancho del corte es de aproximadamente 0.30–0.35 mm (diámetro del alambre más la protrusión del grano en ambos lados). Eso deja una ventana de tolerancia posicional total de aproximadamente 0,4 milímetros, dividida equitativamente entre las dos superficies de acoplamiento.
En términos absolutos: cada superficie terminada tiene aproximadamente 0.15–0.20 mm de desviación permitida de la nominal antes de que la pieza esté fuera de especificación.
Por qué esta ventana de tolerancia es realmente difícil
0.15 mm no suena catastrófico hasta que empiezas a enumerar las cosas que pueden consumirlo:
Desviación del alambre bajo carga. A medida que el alambre se acopla al material, las fuerzas de corte laterales empujan el alambre hacia un lado. En un sistema rígido y correctamente tensado, esta deflexión es mínima. En un sistema mal ajustado, la comba del alambre por sí sola puede superar los 0.1 mm. Un ajuste adecuado calibración de la tensión del cable es esencial para mantener la deflexión dentro del presupuesto.
Crecimiento térmico. Una máquina que funciona durante varias horas experimenta expansión térmica en el bastidor, el husillo y los componentes de la guía. En una máquina de fundición de hierro bastidor de la máquina esto puede ascender a 20–50 µm dependiendo de las condiciones ambientales.
Fluctuación de la tensión del alambre. Si el sistema de tensado permite caídas de tensión, incluso breves, durante el corte —debido a la inestabilidad de un servomotor, un rodamiento de polea con fricción elevada o un controlador de tensión de bucle cerrado demasiado lento—, el alambre se desviará momentáneamente más allá de la posición nominal. No lo verá suceder; lo verá en la pieza.
Vibración. Cualquier resonancia excitada por el alambre a 30–60 m/s que se acople al eje de avance se manifestará como un error superficial periódico. En un anillo tan delgado (10 mm), incluso una vibración de baja amplitud puede causar un sobrecorte localizado cerca de los puntos de entrada y salida.
El efecto combinado de estos factores es lo que los ingenieros de procesos llaman el “presupuesto de errores”. Con una tolerancia de 0,15 mm, casi no hay margen para absorber ni uno solo de ellos, y mucho menos la contribución acumulativa de los cuatro.

Cómo debe configurarse el proceso
Para este tipo de aplicación, obtener la geometría correcta significa controlar el proceso antes de que comience el corte, no ajustarlo después.
La selección del alambre es importante de inmediato. Un alambre de 0,25 mm deja el espacio justo para el corte. Pasar a un alambre de 0,30 mm reduciría la tolerancia admisible hasta el punto de que sería poco fiable para la producción. El diámetro del alambre debe elegirse en relación con la tolerancia del dibujo, no al revés.
La velocidad de avance debe ser conservadora. La alúmina (Al₂O₃) es dura y quebradiza —dureza Vickers típicamente en el rango de 1500–1800 HV dependiendo de la pureza y la densidad de sinterización. Las velocidades de avance para alúmina sinterizada con un alambre de 0,25–0,55 mm suelen oscilar entre 2 y 8 mm/min. Forzar la velocidad de avance para aumentar la producción en una aplicación de tolerancia ajustada como esta es la forma de generar desechos. Comprender la relación entre la velocidad del alambre, la tensión y la velocidad de avance es fundamental.
La sujeción de la pieza debe ser rígida. El anillo debe fijarse de manera que no pueda desplazarse radialmente durante el corte. Cualquier movimiento de la pieza en relación con la trayectoria del alambre se suma directamente al error dimensional. En una pieza de trabajo cilíndrica sin superficie de referencia plana, esto generalmente significa un accesorio personalizado o un arreglo de mordazas blandas que sujetan el diámetro exterior sin distorsión.
Las zonas de entrada y salida del corte son puntos de riesgo. A medida que el alambre entra en la pared del anillo, la longitud de contacto es corta y la fuerza lateral es asimétrica. Lo mismo ocurre a la salida. Estos dos puntos son donde es más probable que se produzca una desviación de la trayectoria de corte prevista. Reducir la velocidad de avance en la entrada y la salida, incluso en un 30-40%, puede reducir significativamente este riesgo.
Suministro de refrigerante debe alcanzar toda la zona de corte. En una geometría de anillo, el arco de corte es largo en relación con un corte de placa plana. El refrigerante debe dirigirse para seguir el alambre hacia la pared del anillo durante todo el corte, no solo en el punto de entrada. Un enfriamiento insuficiente a la profundidad media de corte crea gradientes térmicos que pueden causar microfisuras en la alúmina.
Lo que este caso demuestra sobre los requisitos de la máquina
Gran parte del marketing de las sierras de alambre de diamante se centra en la velocidad de corte máxima o el tamaño máximo de la pieza de trabajo. Para esta aplicación, ninguna de esas especificaciones importa.
Lo que importa es:
Rigidez del Marco — evitar que la estructura de la máquina se flexione bajo la carga de tensión del alambre. Una estructura rígida Bastidor y diseño de la máquina asegura que la trayectoria del alambre permanezca donde la configuró, no donde la deflexión del marco la lleva. En un corte de 265 mm de diámetro con una tolerancia de 0,15 mm, incluso 30 µm de flexión del marco consumen el 20% de su presupuesto de error antes de que el alambre toque la pieza de trabajo.
Ancho de banda de control de tensión — la velocidad a la que el sistema de tensión corrige las desviaciones. Un sistema de respuesta lenta permite que el alambre se arquee momentáneamente durante las transiciones de fuerza de corte (como al cruzar un poro interno o una variación de densidad en la cerámica). Cuanto más rápida sea la corrección, más estricto será el control dimensional.
Estabilidad térmica — cuánto cambian las dimensiones de la máquina durante la duración del corte. Un anillo de este tamaño tarda tiempo en cortarse. Si la máquina crece 40 µm durante el proceso, su posición de corte se desplaza 40 µm con ella. Un buen diseño térmico (marco simétrico, refrigerante con temperatura controlada, protocolo de calentamiento) mantiene esta deriva predecible y manejable.
Monitorización del proceso — retroalimentación en tiempo real sobre la tensión del alambre, la fuerza de alimentación y la posición del alambre. En un corte de tolerancia ajustada, necesita saber durante el corte si va por buen camino, no descubrir después de que la pieza sea chatarra. Los sistemas de monitoreo que registran datos de tensión y fuerza también lo ayudan a diagnosticar la causa raíz cuando algo sale mal.
El presupuesto de errores en números
Así es como el presupuesto total de 0.4 mm se desglosa en un proceso bien controlado:
| Fuente de error | Contribución típica | Contribución controlada |
|---|---|---|
| Ancho de corte (alambre de 0.25 mm) | 0.30–0.35 mm | 0.30–0.35 mm (fijo) |
| Deflexión del alambre bajo carga | 0.05–0.15 mm | 0.02–0.04 mm |
| Crecimiento térmico (máquina) | 0.02–0.05 mm | 0.01–0.02 mm |
| Fluctuación de tensión | 0.02–0.08 mm | 0.01–0.02 mm |
| Sobrecorte inducido por vibración | 0.01–0.05 mm | <0,01 mm |
| Consumido total | 0.40–0.68 mm | 0.35–0.44 mm |
| Presupuesto disponible | 0.80 mm | 0.80 mm |
La columna de la izquierda muestra lo que sucede en una máquina genérica con control de tensión básico. Los números no cuadran: el error total excede el presupuesto, lo que significa que la producción constante es imposible; dependes de la suerte.
La columna de la derecha muestra lo que se puede lograr con un marco rígido, control de tensión rápido, gestión térmica y una configuración de proceso adecuada. Los números son ajustados pero factibles. Esa es la diferencia entre una máquina que puede hacer este trabajo y una que no.

Por qué el alambre de diamante sin fin es la herramienta adecuada para este corte
Esta aplicación exige bucle sin fin de hilo diamantado en lugar de un enfoque de alambre abierto o de cuchilla por varias razones:
Condición constante del alambre. Un bucle sin fin presenta la misma superficie abrasiva de diamante a la pieza de trabajo durante todo el corte. No hay un gradiente de degradación desde el inicio hasta el final del carrete: el ancho de la ranura se mantiene constante, lo cual es innegociable cuando el presupuesto total de tolerancia es de 0.4 mm.
Trayectoria de corte continua. El bucle funciona en una dirección sin inversión. La ausencia de movimiento recíproco significa que no hay artefactos de aceleración en los cambios de dirección, lo que elimina una fuente de error periódico en la superficie de corte.
Capacidad de corte delgado. Los bucles de alambre de diamante sin fin están disponibles en diámetros a partir de 0,25 mm, produciendo anchos de corte de 0,30–0,35 mm. Este es el corte mínimo práctico para la producción corte de cerámica con alambre de diamante, y es exactamente lo que esta aplicación necesita.
Vida útil predecible del alambre. Dado que el bucle es un sistema cerrado de longitud conocida, la carga de diamante y la tasa de desgaste se pueden caracterizar con precisión. Esto significa que puede predecir cuándo cambiar el alambre antes de que comience a rendir menos, en lugar de descubrir a mitad de corte que el alambre ha perdido abrasividad y ahora se desvía más de lo esperado.
La conclusión práctica
Esta aplicación de anillo de alúmina es un caso de referencia útil. No porque cada cliente necesite cortar un anillo de cerámica de 265 mm, sino porque los principios de ingeniería que expone se aplican a cualquier trabajo de corte de precisión:
- Comience con la tolerancia del dibujo, no con la hoja de especificaciones de la máquina. El presupuesto de tolerancia determina qué diámetro de alambre, qué clase de máquina y qué parámetros de proceso son viables.
- Enumere cada fuente de error y asígnele un presupuesto. Si el total excede la tolerancia, necesita una máquina mejor o un proceso diferente; ninguna habilidad del operador compensará la física.
- Las capacidades de la máquina que importan para la precisión no son las del folleto. La rigidez del bastidor, el ancho de banda del control de tensión y la estabilidad térmica determinan si puede mantener la tolerancia. Las RPM máximas y el tamaño máximo de la pieza de trabajo no lo hacen.
- Pruebe antes de comprometerse con la producción. Envíenos su pieza de cerámica y el dibujo. Realizaremos un corte de prueba en nuestro equipo y le devolveremos las piezas con datos de inspección dimensional. Esa es una forma más confiable de evaluar la capacidad que comparar hojas de especificaciones.
