Pourquoi les matériaux durs se fracturent-ils ou se brisent-ils lors de la découpe ? J'ai plus de 6 ans d'expérience dans le domaine des machines de découpe de précision. Je réalise l'importance de la taille lors du choix du bon instrument. Les tailles précises qu'une machine de découpe de contour à fil diamanté peut gérer seront abordées dans cet article. Cela comprend les millimètres, les pouces et les longueurs coupées. À la fin, vous saurez quelle taille convient à votre projet.

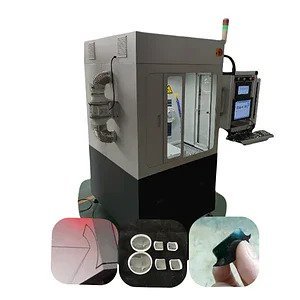

Qu'est-ce qu'une machine de découpe de contour à fil diamanté ?
Le machine de découpe de contour à fil diamanté utilise un fil fin avec des pointes diamantées. Ce fil coupe les matériaux durs fragiles selon des formes précises. Il est utilisé dans les secteurs de l'électronique, de l'optique et des matériaux avancés. Un système de commande numérique par ordinateur guide le fil le long d'un parcours.
Cela lui permet de découper des courbes et des angles avec très peu de déchets. Il fonctionnera sur le saphir, le silicium, le quartz et d'autres cristaux. La surface coupée est propre et lisse. La technologie de découpe à fil diamanté offre une précision supérieure et une durée de vie de l'outil plus longue que la découpe à la lame.
Machine de découpe à fil diamanté – Spécifications rapides
| Fonctionnalité | Détails |
| Méthode de coupe | Abrasion du fil diamanté |
| Système de contrôle | CNC (Commande Numérique par Calculateur) |
| Matériaux courants | Saphir, Silicium, Quartz, Cristal, Céramiques |
| Plage de diamètre du fil | 0,12 mm – 0,5 mm |
| Finition de la surface | Ra < 1 µm (qualité miroir possible) |
| Perte de coupe | Aussi bas que 0,15 mm |
| Tolérance typique | ±0,01 mm |
Quelles tailles de matériaux une machine de découpe de contour au fil diamanté peut-elle couper ?
Lorsque vous acquérez une machine de découpe de contour au fil diamanté, la première chose à vérifier est la taille. La taille qu'elle peut gérer varie en fonction du modèle et de la conception de sa table de travail. La plupart des machines courantes coupent des matériaux allant de 10 mm à 300 mm de largeur.
Certaines des plus puissantes découpe de contour CNC les appareils peuvent même faire des portions plus grandes. Si vous faites cela incorrectement, vous pourriez endommager votre matériau ou la machine. La machine doit être dimensionnée à la taille du matériau. Cela garantit le meilleur résultat, le plus sûr et le plus précis à chaque fois.
Tailles de diamètre de pièce courantes gérées
- Minuscule : 10 mm – 50 mm (0,39 po – 1,97 po) – idéal pour les minuscules cristaux et les petites plaquettes
- Moyen 50 mm – 150 mm (1,97 po – 5,91 po) – excellent pour couper des plaquettes de silicium et des tiges de saphir
- Grand : 150 mm – 300 mm (5,91 po – 11,81 po) Pour la découpe de quartz et les blocs de cristaux massifs
- Extra grand (personnalisé) : jusqu'à 400 mm et plus sur des machines spéciales
Comparaison de la taille des pièces
| Catégorie de taille | Plage de mm | Plage de pouces | Utilisation typique |
| Petit | 10 – 50 mm | 0,39 – 1,97 po | Cristaux optiques, petites gemmes |
| Moyen | 50 – 150 mm | 1,97 – 5,91 pouces | Plaques de silicium, boules de saphir |
| Grandes dimensions | 150 – 300 mm | 5,91 – 11,81 pouces | Quartz, céramiques, gros cristaux |
| Personnalisé / XL | 300 – 400+ mm | 11,81 – 15,75+ pouces | Blocs à l'échelle industrielle |
Pouces vs mm – Quelle unité devriez-vous utiliser ?
La plupart machine de découpe de précision des fabricants spécifient les tailles en mm. Unités métriques dans le secteur des semi-conducteurs. Mais si vous travaillez en Amérique du Nord, vous pourriez aussi avoir besoin de pouces.
Examinez toujours les deux unités lors de la comparaison des machines. Une boule de saphir de 6 pouces (152,4 mm) nécessite une machine avec une largeur de coupe d'au moins 160 mm. Cela rend la coupe exacte et sûre.
Quelle peut être la longueur de coupe sur ces machines ?
La coupe doit être aussi large que longue. Une machine de découpe de contour à fil diamanté doit couper toute la longueur de votre objet en une seule passe. Si vous arrêtez une coupe en cours, vous risquez d'endommager le matériau. Les machines les plus courantes coupent de 50 mm à 300 mm de longueur.
Certaines versions ont une plus grande portée pour les gros lingots/tiges. Des servomoteurs et des rails de précision sont utilisés dans les systèmes de découpe de contour CNC. Pendant la coupe, ils maintiennent le fil stable et sur la bonne voie. Cela vous donnera une finition belle et uniforme à chaque fois.
Options de longueur de coupe et ce qu'elles couvrent
- Court (50 – 100 mm) : Idéal pour les minuscules cristaux, les échantillons de laboratoire et les composants optiques
- Moyen (100 – 200 mm) : La plupart des découpes de tranches de silicium et des tranchages de saphir
- Long (200 – 300 mm) : Baguettes de quartz, longs lingots et applications industrielles de grande taille
- Extra-long (300 mm+) : Disponible sur des machines personnalisées ou modulaires pour des besoins spéciaux
Longueur de coupe par application
| Longueur de coupe | Exemple de matériau | Secteur industriel | Avantage clé |
| 50 – 100 mm | Cristaux optiques, gemmes | Optique / R&D | Temps de cycle rapide |
| 100 – 200 mm | Tranches de silicium, de saphir | Semi-conducteur | Sortie élevée |
| 200 – 300 mm | Baguettes de quartz, céramiques | Électronique / Télécom | Manipulation de pièces longues |
| 300+ mm | Lingots larges, blocs personnalisés | Industriel / Défense | Traitement complet des lingots |
Avantages d'une plage de coupe plus longue :
- Moins de configurations, moins de repositionnements
- Moins de risques d'erreur entre les coupes
- Qualité de surface améliorée pour toute la pièce
- Plus de production par poste machine
Inconvénients à noter :
- Les plus grosses machines prennent plus de place au sol
- Il faut vérifier la tension du fil sur les coupes longues
- Plus coûteux de voyager plus longtemps
Quelles formes peut-il découper ? Découpe de formes irrégulières expliquée
La machine de découpe de fil diamanté n'est pas seulement pour les coupes droites. Sa principale puissance réside dans la découpe de formes irrégulières. La plupart des autres outils ne peuvent pas contourner les courbes et les angles qu'elle peut.
Cela en fait un favori pour les entreprises aérospatiales, optiques et de dispositifs médicaux.
Le système CNC déplace le fil sur un parcours prédéterminé. Ainsi, vous obtenez la même forme à chaque fois. Cela implique également moins de meulage ou de polissage après la coupe.
Formes que cette machine peut traiter
- Courbes et arcs
- Faces inclinées et coniques
- Fichiers CAO pour des formes sur mesure
- Sections transversales sous forme irrégulière et bombée
- Fentes et encoches (sur les conceptions à boucle ouverte)
Découpe de formes irrégulières dans les industries réelles
| Industry | Forme Coupe | Matériau | Type de machine |
| Semi-conducteur | Plaques rondes avec méplats | Silicium | Machine de découpe de contour en silicium |
| Optique | Lentilles et prismes incurvés | Saphir / Quartz | Machine de découpe de saphir |
| Aérospatial | Blanks de cristal personnalisés | LiNbO3 / GaAs | système de découpe de contour CNC |
| Medical | Formes d'implants | Alumine / Zircone | Découpeuse de précision à fil diamanté |
Chaque industrie requiert une forme distincte. Toutes peuvent être gérées par 1 Machine de découpe de contour au fil diamanté de VIMFUN avec la configuration appropriée.
Autres facteurs affectant la taille qu'une machine peut gérer
La plage de tailles n'est pas limitée à la largeur et à la longueur. Quelques autres facteurs déterminent ce qu'une machine peut réellement faire. La taille du fil, la conception de la table, l'empreinte de la machine jouent tous un rôle important.
Diamètre du fil et précision de coupe
- Les fils fins (0,12 – 0,20 mm) coupent plus finement, plient plus serré
- Les fils épais (0,30 – 0,50 mm) sont idéaux pour les matériaux difficiles ou durs
- Le choix du fil dépend du matériau et du rayon le plus serré dont vous avez besoin
- Obtenez un guide de rayon de fil auprès de votre fournisseur avant d'acheter
Conception de la table de travail et du montage
La table de travail maintient votre matériau stable pendant que vous le coupez. Plus la table est grande, plus les pièces sont grandes ou lourdes. Des fixations rotatives pour les formes circulaires sont disponibles sur plusieurs machines. Les fixations modulaires vous permettent d'utiliser plusieurs tailles sur la même machine. Les machines VIMFUN ont des options de fixation réglables intégrées.
Taille de la machine par rapport à la taille de la pièce
- Petits modèles de table : tiennent dans moins de 1 mètre carré, manipulent des articles jusqu'à 100 mm
- Unités de sol de taille moyenne 1-3 m² Pièces jusqu'à 200-250 mm
- Grandes unités industrielles : 3+ mètres carrés, jusqu'à 300 mm et plus
FAQ sur les machines de découpe de contour à fil diamanté
Quelle est la plage de tailles standard pour une machine de découpe de contour à fil diamanté ?
Les machines les plus courantes peuvent traiter des articles de 10 mm à 300 mm de large et jusqu'à 300 mm de long. Des machines personnalisées peuvent être fabriquées plus grandes. La taille appropriée dépendra de votre matériau et de la quantité que vous produisez.
- La gamme de tailles des modèles et des marques varie
- Vérifiez toujours les exigences de largeur et de longueur
- Des constructions personnalisées sont disponibles pour les tailles non standard
Peut-il couper des plaquettes de silicium de toutes tailles standard ?
Oui. La machine de découpe de contour de silicium est conçue pour les tailles de plaquettes les plus populaires. Il s'agit de 2 pouces (50,8 mm), 4 pouces (101,6 mm), 6 pouces (152,4 mm) et 8 pouces (203,2 mm). Des plaquettes plus grandes peuvent nécessiter un modèle spécial.
- Toutes les tailles de plaquettes standard sont prises en charge
- Les options multi-fils découpent plusieurs plaquettes simultanément
- Assurez-vous que la taille du mandrin est compatible avec votre plaquette
Quelle est la précision de la coupe sur les grandes pièces ?
Pour les grandes pièces (150-300 mm), la précision d'une machine de découpe de contour CNC bien réglée est de ±0,01 à ±0,05 mm. La précision dépend du réglage, de la tension du fil et de la vitesse de coupe.
- Calibrez la machine régulièrement pour des performances optimales
- Utilisez des vitesses d'avance lentes pour les pièces grandes ou épaisses
- Vérifiez la précision avec des outils CMM après chaque lot
L'équipement de découpe de quartz est-il différent d'une machine de découpe de silicium ?
Les deux utilisent un fil diamanté. Mais l'équipement de découpe de quartz utilise une qualité de fil et un liquide de refroidissement différents. Le quartz est plus cassant et plus dur que le silicium. Le corps de la machine est le même mais les réglages sont différents.
- Le quartz nécessite une vitesse de coupe plus lente pour éviter les fissures
- Utilisez de l'eau désionisée ou un liquide de refroidissement à base d'huile selon les besoins
- Les appareils VIMFUN fonctionnent pour les deux avec de simples ajustements de configuration
Conclusion
Une machine de découpe de contour à fil diamanté gère des diamètres de 10 mm à 300 mm et plus, en mm et en pouces. Elle coupera des lignes droites, des courbes et des formes irrégulières avec un haut degré de précision. Fonctionne sur le saphir, le silicium, le quartz, et plus encore.
C'est l'option idéale pour moins de déchets, une finition supérieure et un contrôle précis de la taille. Lorsque vous souhaitez acheter, faites confiance à VIMFUN pour vous fournir la bonne machinerie. Nous sommes une marque leader dans la technologie de découpe à fil diamanté et nous avons des machines pour toutes les exigences de taille. Allez sur VIMFUN maintenant !
