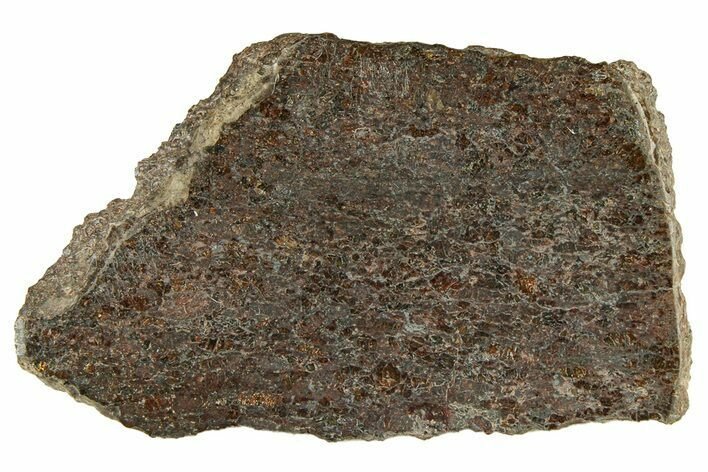

はい — ユレライト切断におけるエタノールクーラントは機能します, 、しかしそれは水をエタノールに置き換えるほど単純ではありません。この切り替えは一度に2つのことを変えます。エタノールの引火性を引き受け、水よりも冷却能力が低いことを受け入れることになります。さらに、ユレライトはダイヤモンドが豊富に含まれているため、切断が非常に困難であることが知られています。以下では、問題を3つの部分—材料、切断流体、および機械—に分解し、密閉型切断チャンバーとミスト回収システムがエタノールの頭痛の種にどのように対処するかを説明します。.
ユレライトは準惑星のマントルからの希少なサンプルであり、宇宙化学にとって、地球の水による汚染は深刻な問題です。したがって、「水を加えず切断できるか？」という問いは、出発点として正当なものです。.
ユレライト切断におけるエタノールクーラントは実際に実現可能か？
4つの条件が満たされれば、実現可能です。 密閉型で蒸気管理された切断チャンバー。定力（定送りではない）切断。エタノール対応の密閉型流体ループ。ダイヤモンドが豊富なゾーンでのワイヤー消費量の増加の可能性。. ケイ酸塩マトリックス—オリビンと輝石—は通常通り切断されます。ダイヤモンドの集合体が実際にあなたを遅くします。.
その4つを正しく行えば、エタノールはクリーンで制御可能で低汚染の切断媒体になります。間違えれば、2つのリスクに直面します。エタノール蒸気が引火性濃度に蓄積すること、および冷却が不十分でカーフが過熱しワイヤーが焼き切れることです。.
なぜユレライトは切断が難しいのか？ダイヤモンドがダイヤモンドを切断する
ユレライトは、天然岩石の中で最も炭素含有量が高い部類に入ります。発表されている岩石学では、平均炭素含有量は約3.5重量%、一部のサンプルは8重量%に達し、その炭素はダイヤモンド、グラファイト、ロンズデーライト（六方晶ダイヤモンド）のインターグロウスとして存在します。この ユレライト中のダイヤモンドに関するレビュー.
でさらに詳しく読むことができます。 ダイヤモンドワイヤーループ ここが問題です。ダイヤモンドを含むゾーンでは、実質的に.
工業用グレードのダイヤモンドを研削しています。ワイヤーのグリットは、ケイ酸塩の場合のように材料を破砕してせん断することはできません—同じ硬度の粒を研削する必要があります。
- 摩耗は速く、局所的です。. ダイヤモンド・グラファイト凝集体は、わずか0.3〜0.9 mmの大きさで、内部にはサブミクロン結晶が含まれていますが、それらは高密度です。ワイヤーがその一つに入ると、研磨材はすぐに鈍くなり、その部分でのワイヤーの寿命は、普通の石質隕石と比較して大幅に低下します。.
- 一部のサンプルは、工業用ナノダイヤモンドよりも硬いです。. 例としてNWA 7983を挙げます。 PNASの研究 では、その隕石に含まれる微細ダイヤモンドとナノダイヤモンドの密接な混合物が、ほとんどのユレライトよりも切断や研磨に対する耐性を高めていると明記されています。これは工業的に生産された超硬ナノダイヤモンドに匹敵します。.
- マトリックスと包有物は、硬度が大きく異なります。. 単一のパスには、容易に切断できるオリビンと、ほとんど切断できないダイヤモンドの点が両方含まれているため、切断負荷は一定ではなく、大きく変動します。.
当初、私たちを悩ませていたことの一つは、この種の材料を一定の送り速度で切断することでした。ワイヤーが硬い包有物に当たると、すぐにたわみ、時には切断されてしまうこともありました。すべてを定張力/定力送り（ワイヤーが硬い部分を無理に押し進めるのではなく、そこで留まって研磨するようにする）に切り替えたことで、ようやく破損率を下げることができました。.
なぜ水ではなくエタノールを使用するのか？
これは汚染管理に関するもので、その論理はしっかりしています。.
ユレライトには、カマサイトのようなFeNi金属相が含まれており、水と接触すると酸化して錆びます。貴ガス、有機物、または可溶性相の分析を目的としたサンプルでは、地上の水が直接測定値を歪めます。エタノールはクリーンで揮発性があり、水を含まず、切断後にサンプル表面に湿気を残さずに速やかに蒸発します。多くの隕石ラボがエタノール、鉱物油、あるいは乾式切断を好むのはこのためです。.
言い換えれば、より速く切断するためにエタノールを選んでいるわけではありません。サンプルを清潔に保つために選んでいるのです。その点において、エタノールは水では決して満たせない役割を果たします。流体選択に慣れていない場合は、当社の ワイヤーソーイングにおける冷却と潤滑 に関するノートが良い出発点となるでしょう。.
切断液としてのエタノールの2つの本当の問題
水をエタノールに置き換えた場合、心配すべきは切断できるかどうかではなく、これらの2つです。.
まず、引火性です。これが一番のリスクです。. エタノールの引火点は約13℃（55°F）と室温以下であり、沸点は約78℃（172°F）なので、蒸発が速いです。稼働中のワイヤーソーは摩擦熱、電気部品、静電気を発生させます。蒸気が低い場所で爆発下限界まで蓄積すると、火災や爆燃の危険性が生じます。エタノール蒸気は空気より重いため、低い場所に溜まります。換気の悪い密閉された作業場では、これを脚注ではなく最優先事項として扱ってください。.
次に、冷却と潤滑が水よりも劣ります。. エタノールの比熱（約2.4 J/g・K）と熱伝導率はどちらも水の値を大きく下回るため、熱除去量が少なくなります。急速な蒸発は、時間の経過とともに浴槽の濃度も変動させます。そして、局所的な摩擦熱がまさに問題となるダイヤモンド・オン・ダイヤモンドの切断では、冷却余裕度はすでにタイトでした。.
率直に言って、エタノールは「火災」の問題と「熱」の問題の両方を同時に悪化させます。そのため、標準的な水冷ソーにエタノールを注いで切断を開始することはできません。流体ループ、シール、チャンバーはすべてエタノール用に再検討する必要があります。標準的なニトリルまたはポリウレタン製シールは膨張・劣化するため、代わりにEPDM、PTFE、またはVitonクラスの部品など、エタノール対応の素材が必要です。.
密閉型切断チャンバーとミスト回収システムがエタノールにどのように対応するか
当社の機械の設計上の選択は、上記の2つの問題に直接対応しています。.
切断スペースは密閉されています。. 切断ゾーンは開いたタンクではなく、密閉されたチャンバーです。これにより、エタノール蒸気が作業場全体に広がり溜まるのを防ぎ、火災のリスクを発生源で削減します。密閉されたチャンバーは、後で制御された雰囲気を追加することも容易にします。.
ミスト回収システムがそれに並行して稼働します。. 切断中に蒸発したエタノール蒸気は、拡散するのではなく回収されます。これにより、2つの問題が同時に解決されます。チャンバー内の蒸気濃度が低下し、火災安全に直結します。また、蒸発による損失を回収することで、浴槽の濃度が安定し、切断条件が一貫して保たれます。高価で揮発性の高いエタノールにとって、ミスト回収は「あれば嬉しい」ものではなく、必須です。.
これに、一定張力の送り、低速切断、そしてカーフに直接供給される新しい流体を組み合わせることで、エタノールの弱い冷却と速い蒸発をほぼ補うことができます。ワイヤー速度、張力、送りの相互作用については、当社のガイドを参照してください。 ワイヤー速度、張力、送り速度の.
貴重なサンプル用の0.25 mm露出グリットダイヤモンドワイヤー
隕石を切断する場合、その素材は非常に高価です。カーフ損失の1ミリメートルごとに費用がかかります。時には取り替えのきかない研究資料です。そのため、細いワイヤーほど優れています。.
当社の最も細い ダイヤモンド切断ワイヤーは直径0.25 mmで稼働します。. Narrow kerf, low kerf loss — well suited to the gram-to-tens-of-grams, irregular meteorite fragments that labs typically work with.
The coating matters even more. Our diamond is exposed-grit (bare-grit) plated: polyhedral particles with sharp edges sitting proud of the wire, not encapsulated the way some traditional wires are. Sharp, exposed grit bites into equal-hardness material like diamond far more aggressively. That’s especially important for the stubborn diamond points in ureilites — dull, rounded grit basically skates over that material, while sharp exposed grit has a chance to grind in.
Add to that the endless loop running unidirectionally at up to 85 m/s (a reciprocating wire saw typically tops out around 20 m/s), continuously presenting fresh grit to the kerf instead of dragging the same length back and forth. Cutting precision tolerance runs to ±0.03 mm.
| 特徴 | Why it matters for ureilite cutting |
|---|---|
| 0.25 mm wire diameter | Narrow kerf, minimal loss of precious samples |
| Exposed-grit coating | Sharp, aggressive cutting that bites into diamond points |
| Endless loop at 85 m/s | Continuous fresh grit, less skating on hard zones |
| Enclosed chamber + mist recovery | Controls ethanol vapor: fire safety + fluid recovery + stable concentration |
| Constant-force feed | No wire bowing or snapping at hard inclusions |
制限事項とトレードオフ
To be straight with you — here’s what this setup does not solve.
In nano-diamond-rich zones, even the sharpest wire dulls noticeably. We can’t make those stretches cut as smoothly as the silicate matrix; the only way through is to slow down and grind with constant force, which drops efficiency and runs through wire faster. If your sample happens to be highly shocked with especially abundant nanodiamonds, expect slow going and frequent wire changes.
Ethanol’s fire safety is an engineering constraint, not a switch. The enclosed chamber and mist recovery push the risk down, but they don’t erase ethanol’s flammability. Your shop’s ventilation, storage, and handling still have to meet local flammable-liquid requirements — the machine can’t unilaterally cover that for you.
Thin wire and hard zones are in tension. The 0.25 mm wire gives a small kerf, but it also has less tolerance for the load spikes at diamond inclusions. On extremely hard samples, you sometimes have to choose between a thinner wire that saves material and a slightly thicker one that survives the impacts.
Practical Recommendations and Next Steps
If you’re moving ahead with ethanol coolant for ureilite cutting, here’s what we’d recommend:
- Pin down sample size and how diamond-rich it is first. Gram-scale fragments are fine on a desktop-class precision machine like the SG20 — rigidity, wire diameter, and the ethanol enclosure are all more manageable at that scale.
- Use constant-force, never constant-feed. Start slow and leave headroom for cooling and deflection.
- Spec the fluid loop and seals for ethanol from the start. Don’t repurpose a water-cooled machine.
- Treat the enclosed chamber plus mist recovery as standard equipment — it’s both your fire control and your way to recover that expensive, volatile ethanol.
Cutting meteorite follows the same logic as gemstones and optical crystals and other high-value precious-material cutting: slower, steadier, and lower-loss beats fast every time. If you have the dimensions, shape, and analysis requirements for a specific sample, send them over and talk to the Vimfun engineering team — we’ll lock down the machine model and enclosure spec for your ethanol cutting setup together.
