Solutions de découpe de verre optique – 5 modes de coupe pour BK7, K9 et optiques de précision sans fissures
Nos solutions de découpe de verre optique utilisent une scie à fil diamanté sans fin de type portique avec refroidissement à l'huile minérale blanche — offrant des surfaces sans fissures, sans marques de fil, une qualité de bord stable et une coupe multimodale pour les tranches, les prismes, les cylindres et les géométries optiques complexes.
Pourquoi les solutions de découpe de verre optique exigent la précision plutôt que la vitesse
Le verre optique — y compris le BK7, le K9, le N-BK7 et les verres de crown borosilicaté équivalents — est l'un des matériaux les plus exigeants en fabrication de précision. Bien que sa dureté soit modérée (Mohs 5,5–6), sa fragilité et sa tolérance zéro aux dommages sous-jacents le rendent particulièrement sensible à toute méthode de coupe introduisant des chocs mécaniques, des vibrations ou des gradients thermiques.
Dans les applications optiques, une seule micro-fissure ou zone de dommage sous-jacente qui s'étend sous la surface devient un défaut qui survit au meulage fin et apparaît à la surface polie — rendant le composant inutilisable. solutions de découpe de verre optique doivent éliminer ces modes de défaillance dès la première coupe, réduisant ainsi les retouches et les rebuts dans la production d'optiques de grande valeur.
- Micro-fissures dues à l'impact de la lame — Les scies à lame diamantée génèrent des forces d'impact qui créent des réseaux de fissures sous-jacents dans le verre optique, nécessitant un stock de meulage supplémentaire à retirer avant le polissage
- Éclats de bord à des vitesses d'avance plus élevées — Le verre optique est particulièrement sensible aux éclats sur les bords coupés ; les scies conventionnelles à des vitesses optimisées pour la production produisent systématiquement des bords ébréchés qui doivent être chanfreinés
- Capacité géométrique limitée — Les scies à lame ne coupent que des lignes droites ; les prismes, les composants angulaires, les cylindres et les éléments optiques polygonaux complexes ne peuvent pas être coupés à leur forme finale ou quasi finale
- Wire marks from reciprocating saws — Les scies à fil inversées laissent des marques directionnelles caractéristiques dues aux changements de direction, augmentant le temps de polissage et l'incohérence de surface
La technologie de scie à fil diamanté sans fin élimine les quatre modes de défaillance — ce qui en fait la plus polyvalente et la plus fiable solutions de découpe de verre optique pour la production optique de grande valeur.
Solutions de découpe de verre optique : Paramètres recommandés pour la scie à fil
Le verre optique nécessite un diamètre de fil fin et une vitesse d'avance conservatrice pour maintenir des surfaces sans fissures et une qualité de bord stable. Les paramètres ci-dessous sont des valeurs de référence validées pour les applications BK7, K9, silice fondue et céramique optique chez Vimfun.
Verre optique (BK7 / K9 / Silice fondue / Équivalent) — Plage de paramètres de coupe
| Métrique | Diamond Blade Saw | Scie à fil alternative | ★ Scie à fil sans fin (Vimfun) |
|---|---|---|---|
| Finition de surface | marques d'arc de lame | marques d'inversion de fil | ✔ Aucune marque de fil — finition uniforme |
| Subsurface damage | Modéré — fissures d'impact | Modéré | ✔ Minimal — abrasion à faible force |
| Edge chipping | Courant à la vitesse d'avance | Modéré | ✔ Sans éclats avec les bons paramètres |
| Coupes prismatiques / angulaires | ✕ Pas possible | ✕ Droite seulement | ✔ 5 modes de coupe dont prismatique |
| Capacité de tranchage fin | Limité par la flexion du disque | Modéré | ✔ Tranches jusqu'à 0,1 mm |
| Largeur de coupe | 1.5 – 3.0 mm | 0,6 – 1,5 mm | ✔ 0,4 – 0,65 mm |
| Durée de vie du fil | N/A | Court — usure par inversion | ✔ 3–5 jours (8h/jour) pour K9 |
5 modes de coupe — Une machine gère toutes les géométries de verre optique
Le plus grand avantage de Vimfun solutions de découpe de verre optique par rapport aux méthodes conventionnelles est la flexibilité géométrique. La même machine qui tranche des ébauches rectangulaires standard peut également couper des prismes, des cylindres et des formes polygonales personnalisées, éliminant ainsi le besoin de plusieurs outils de coupe dans un atelier d'optique.
Découpe
Sections transversales droites à partir d'ébauches, de tiges ou de blocs à l'épaisseur spécifiée.
Coupe rotative
La pièce tourne selon un angle spécifique entre les coupes, permettant des prismes polygonaux multidirectionnels et des composants optiques facettés en une seule configuration.
Coupe conique
Un axe d'inclinaison dédié incline la pièce selon un angle défini, permettant au fil de couper des composants optiques coniques ou en forme de coin avec des angles de conicité précis.
Coupe oscillante
Oscillation contrôlée du fil pour des exigences de texture de surface spécifiques.
Coupe de contour
Polygones, octogones et formes irrégulières découpés dans des ébauches de verre optique.
Surface sans fissures
Le mouvement unidirectionnel du fil élimine les marques d'inversion. Les surfaces coupées ne présentent aucune marque de fil ni de micro-fissures visibles — réduisant directement la marge de rectification avant le polissage.
Fil fin pour tranches minces
Le diamètre du fil de 0,35 mm minimise la force latérale sur les tranches optiques minces, permettant des coupes nettes à une épaisseur de tranche de 0,1 mm sans fracture. Un fil plus fin préserve également plus de matière des ébauches de verre coûteuses.

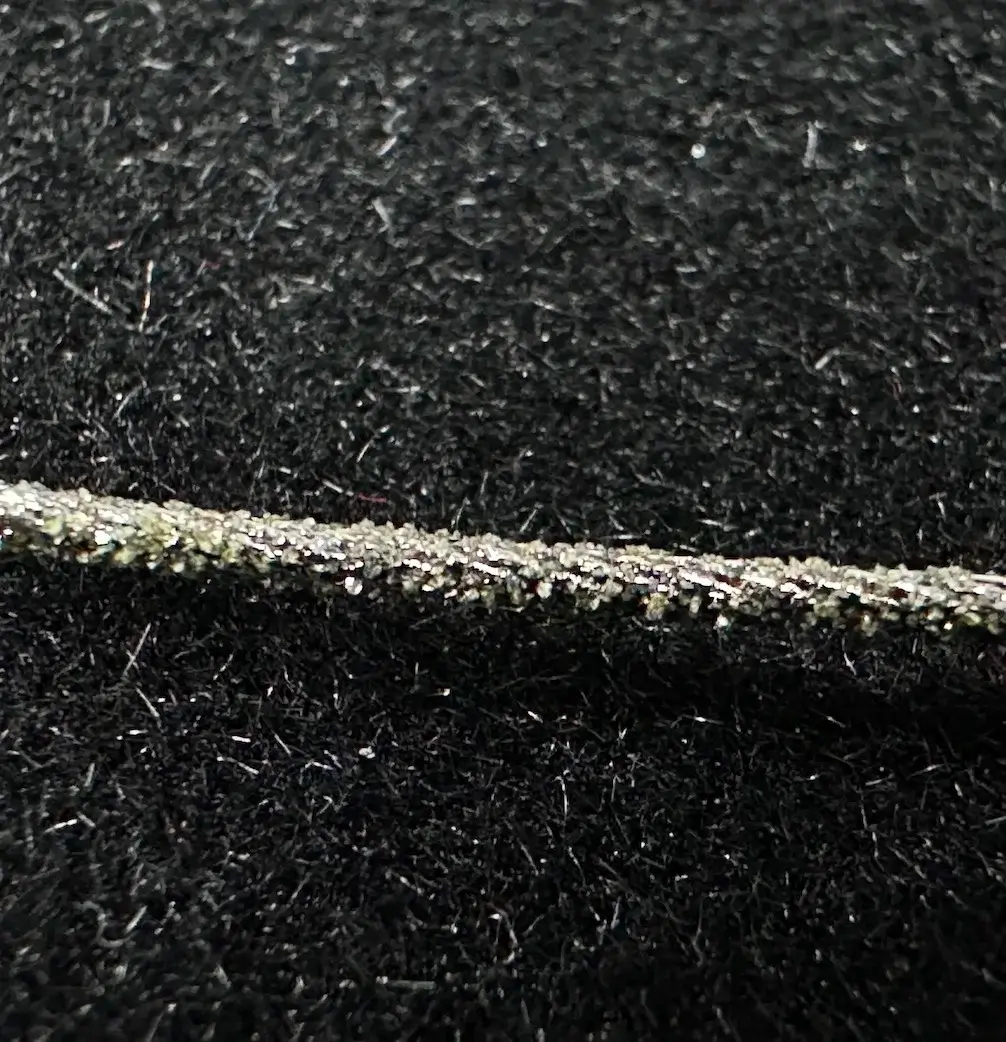

Longue durée de vie du fil
Une boucle de fil diamanté dure généralement 3 à 5 jours à raison de 8 heures/jour pour couper du verre K9. Pour des qualités de verre moins exigeantes, la durée de vie du fil est encore plus longue — réduisant le coût des consommables par pièce.
Précision constante
L'axe Y contrôlé par servomoteur avec contrôle automatique de la tension maintient une précision de ±0,03 mm sur de longues séries de production. La réinitialisation de l'origine mécanique rétablit la précision après un fonctionnement prolongé.
Découpe par lots
Définissez l'épaisseur de la tranche, le nombre total et démarrez la machine — alimentation automatique et répétition jusqu'à ce que le lot soit terminé. Aucun repositionnement requis entre les tranches.
Post-traitement
Le refroidissement à l'huile minérale blanche empêche les fractures dues au stress thermique qui ajoutent du travail de meulage. La surface de coupe sans fissures réduit directement le stock de meulage avant le polissage, améliorant le rendement et le débit.

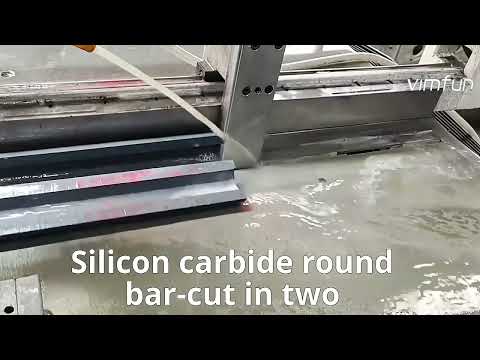

Regardez : Découpe de verre optique avec fil diamanté continu
Cette vidéo présente la solution de découpe de verre optique de Vimfun en production. Le mouvement unidirectionnel de la scie à fil de type portique — combiné au refroidissement à l'huile minérale blanche — produit des surfaces sans fissures et sans marques de fil. La découpe automatique par lots fonctionne sans surveillance une fois les paramètres définis.
- La structure du portique offre un support rigide pour une découpe précise du verre optique
- Le refroidissement à l'huile minérale blanche empêche les micro-fissures dues aux gradients thermiques
- Pas de marques de retournement — le fil unidirectionnel produit une finition constante sans fissures
- Les modes de découpe de prismes et de contours éliminent le besoin d'opérations de façonnage secondaires
- Le tensionnement automatique et l'alimentation servo maintiennent la précision tout au long du lot
3 domaines d'application où nos solutions de découpe de verre optique donnent des résultats
Le verre optique est le matériau de base pour les lentilles, les prismes, les fenêtres et les filtres dans des industries allant de la défense et de l'aérospatiale à l'optique grand public et à l'imagerie médicale. Vimfun solutions de découpe de verre optique servent chaque segment avec des configurations de machines adaptées à la géométrie et aux exigences de qualité de surface de chaque application.
Ébauches de lentilles, fenêtres et substrats de filtres
BK7 et N-BK7 sont les matériaux standard pour les lentilles optiques de précision, les fenêtres et les substrats de filtres dans les instruments scientifiques, la vision industrielle et les systèmes de défense. Les ébauches doivent être découpées à une épaisseur précise avec un minimum de dommages sous-jacents pour réduire le temps de meulage et de polissage.
Les SGI-20 et SG-20 de Vimfun produisent des tranches sans fissures à partir de blocs BK7 sans marques de fil — réduisant directement la marge de meulage avant le polissage. Le diamètre fin du fil de 0,35–0,42 mm minimise la force de coupe latérale, préservant l'intégrité de la surface et de la sous-surface dans les ébauches de verre optique coûteuses.
Voir les machines de découpe de verre optique →
Barres prismatiques, polygones et composants optiques angulaires
Les prismes, les diviseurs de faisceau et les miroirs polygonaux nécessitent des coupes angulaires précises à partir d'ébauches de verre optique. Les scies à lame conventionnelles ne peuvent pas produire directement ces géométries angulaires, nécessitant des étapes supplémentaires de rodage et de meulage qui introduisent un risque de fracture et augmentent les coûts.
Les machines de la série SGR de Vimfun coordonnent les axes Z et Y pour découper des profils de prismes, des quadrilatères, des octogones et d'autres polygones irréguliers directement à partir de l'ébauche de verre en une seule configuration. La même machine gère la découpe de prismes, la découpe inclinée et la découpe de contour — éliminant entièrement les opérations de façonnage secondaires pour de nombreuses applications de découpe de verre optique.
Voir les machines de découpe de prismes SGR →
Optiques d'imagerie médicale, composants de microscopes et instruments de laboratoire
Les systèmes d'imagerie médicale, les objectifs de microscope et les instruments scientifiques exigent des composants en verre optique avec des tolérances dimensionnelles serrées et zéro défaut de surface. Les fissures sous-jacentes qui survivent dans les surfaces polies diffusent la lumière et dégradent la qualité de l'image dans ces applications exigeantes.
La faible force de coupe et l'approche refroidie à l'huile des solutions de découpe de verre optique de Vimfun minimisent la profondeur des dommages sous-jacents — préservant l'homogénéité optique du verre dans l'ensemble du composant. Le tranchage par lots avec alimentation automatique produit une épaisseur de tranche constante sur l'ensemble des séries de production, réduisant les coûts d'inspection et de retouche pour les composants optiques de qualité médicale.
Explorer la découpe d'optiques médicales →3 modèles de scies à fil à portique pour chaque application de découpe de verre optique
Toutes les machines de découpe de verre optique Vimfun utilisent une structure de portique avec un diamètre de fil fin et un contrôle de tension servo — adapté aux exigences de qualité de surface du verre optique. La sélection de la machine est déterminée par les fonctions de coupe requises : tranchage standard (SG-20), découpe de prismes et de polygones (SGR-20), ou récupération intégrée de brouillard d'huile pour les environnements adjacents aux salles blanches (SGI-20). Les trois machines font partie de la gamme complète de Vimfun. solutions de découpe de verre optique gamme.
- Configuration de l'axe2 axes (Y + Z)
- Modes de coupeTranchage, coupe rotative
- Diamètre du fil0,35 – 0,6 mm
- Vitesse du filJusqu'à 80 m/s
- Idéal pourTranchage standard de verre optique
- Configuration de l'axe3 axes (Y + Z + R)
- Modes de coupeTranchage, rotatif, prisme, contour, inclinaison
- Diamètre du fil0,35 – 0,6 mm
- Vitesse du filJusqu'à 80 m/s
- Idéal pourPrismes, polygones, formes complexes
- Configuration de l'axe2 ou 3 axes
- Modes de coupeTranchage, rotatif, prisme, contour, inclinaison
- Diamètre du fil0,35 – 0,6 mm
- Caractéristique spécialeRécupération intégrée des brouillards d'huile
- Idéal pourEnvironnements propres, enceinte complète
Besoin d'une solution de découpe de verre optique personnalisée pour des géométries non standard ou des ébauches plus grandes ? Demander une consultation d'ingénierie personnalisée →
Échantillons de découpe de verre optique du service de découpe d'essai gratuit de Vimfun
The best proof of any solutions de découpe de verre optique est la surface de coupe elle-même. Envoyez votre échantillon de BK7, K9 ou de silice fondue à Vimfun et recevez des échantillons coupés avec un rapport complet sur la qualité de surface et la précision dimensionnelle — sans frais.
Pas de marques de fil — prêt pour le polissage
Précision angulaire du SGR-20
Service gratuit de découpe d'essai de verre optique
Envoyez votre échantillon de verre optique — ébauches BK7, barres K9, fenêtres en silice fondue, ou tout autre composant en verre optique — à Vimfun. Nos ingénieurs effectuent une coupe d'essai et fournissent un rapport complet sur l'état de surface, la qualité des bords, la largeur de la coupe et la précision dimensionnelle, avec une recommandation de machine pour votre application.
Questions fréquentes sur les solutions de découpe de verre optique
Endless diamond wire saw is the most effective solution de découpe de verre optique pour le BK7, le K9 et les matériaux de verre optique équivalents. Les machines de type portique des séries SG et SGR offrent des surfaces sans fissures et sans marques de fil, une qualité de bord stable et une découpe multi-mode incluant le tranchage, la découpe de prismes, la découpe rotative et la découpe de contour. La combinaison d'un diamètre de fil fin (0,35–0,6 mm) et d'un refroidissement à l'huile minérale blanche minimise les dommages sous-jacents et élimine les micro-fissures qui ajoutent du temps de meulage avant le polissage.
La vitesse d'avance pour la découpe de verre optique est de 2 à 10 mm/min. Les verres optiques de haute valeur tels que le BK7 et le K9 bénéficient de la partie inférieure de la plage (2–4 mm/min) pour maintenir des surfaces sans fissures. Pour les verres optiques de qualité standard avec des exigences de qualité de surface moins strictes, des vitesses d'avance plus élevées dans la plage peuvent être utilisées. L'huile minérale blanche est le liquide de refroidissement standard — elle empêche les fissures dues au stress thermique tout en maintenant un environnement de coupe propre. Nos ingénieurs optimisent la vitesse d'avance lors du service de coupe d'essai gratuit pour votre qualité de verre et votre géométrie spécifiques.
Yes — this is one of the key advantages of Vimfun's solutions de découpe de verre optique. La machine SGR-20 coordonne les axes Z et Y pour produire des profils de prismes, des coupes inclinées et des formes polygonales personnalisées directement à partir d'ébauches de verre optique. La machine peut découper des barres de prismes, des quadrilatères, des octogones et des polygones irréguliers en une seule configuration. Cette capacité élimine les opérations secondaires de rodage et de façonnage pour de nombreux composants optiques prismatiques et polygonaux, réduisant ainsi le temps de fabrication total et le risque de fracture.
Le verre optique découpé avec une scie à fil diamanté sans fin ne présente ni marques de fil ni micro-fissures visibles. La qualité des bords est stable et la charge de travail post-traitement est considérablement réduite par rapport à la découpe conventionnelle à lame. La surface coupée présente une texture abrasive uniforme — exempte des marques directionnelles laissées par les scies à fil alternatives. Ce résultat constant et sans marques est l'un des avantages déterminants de Vimfun solutions de découpe de verre optique par rapport aux méthodes conventionnelles. Pour les applications optiques de précision, la surface est prête pour le meulage fin ou le polissage direct en fonction des exigences de tolérance.
Pour les tranches fines de verre optique (≤0,1 mm), un diamètre de fil plus fin de 0,35–0,42 mm est recommandé pour minimiser la force de coupe latérale et réduire la largeur de la coupe. Un fil plus fin réduit le risque de fracture des tranches fines et préserve davantage de matériau des ébauches de verre optique coûteuses. Pour la découpe de verre optique d'épaisseur standard, un fil de 0,5–0,6 mm offre une meilleure durabilité et une durée de vie plus longue. En cas de doute, notre service de coupe d'essai gratuit identifiera le diamètre de fil optimal pour votre type de verre et votre épaisseur de tranche spécifiques.
Pour la découpe de verre K9 aux paramètres de fonctionnement standard, une boucle de fil diamanté unique dure généralement 3 à 5 jours selon un horaire de 8 heures par jour. La durée de vie du fil varie en fonction de la dureté du verre, de la section transversale de la pièce, de la tension du fil et de la vitesse de coupe. Certains clients choisissent de remplacer le fil une fois que la netteté commence à diminuer plutôt que d'attendre la rupture du fil — cela garantit une qualité de surface constante tout au long du lot. Chaque roue de guidage contient plusieurs rainures ; lorsqu'une rainure s'use, vous passez à la rainure suivante, ce qui donne aux roues de guidage une durée de vie de 3 à 6 mois dans des conditions de découpe de verre optique typiques.
