Les aimants NdFeB sont solides, compacts et faciles à endommager lors de la coupe. Le problème n'est pas seulement la dureté. Dans Coupe d'aimants NdFeB, les vrais problèmes proviennent généralement de la fracture fragile des grains, de l'écaillage des bords, des dommages au revêtement, des vibrations du fil et des débris de rectification fine piégés dans la saignée.
C'est pourquoi une scie à fil diamanté est souvent plus adaptée que la coupe à la lame, la rectification, l'électroérosion ou la découpe laser lorsque le travail implique des tranches d'aimant minces, des échantillons de laboratoire, de petits blocs de précision ou des composants magnétiques de grande valeur. Le fil retire la matière par action abrasive contrôlée, de sorte que la force de coupe reste plus faible et que la saignée peut être maintenue étroite.
Néanmoins, le NdFeB ne pardonne pas les réglages de processus négligents. Si la vitesse d'avance est trop élevée, le bord de l'aimant peut s'écailler. Si le liquide de refroidissement et le rinçage sont faibles, la boue abrasive peut rester à l'intérieur de la coupe et rayer la surface. Si le montage est faible, la pièce peut vibrer et la face de coupe présentera des ondulations. D'après notre expérience, une coupe réussie du NdFeB est moins une question de vitesse maximale que de maintenir le fil stable, propre et légèrement engagé avec le matériau.
Pourquoi la coupe d'aimants NdFeB est-elle difficile ?
Le NdFeB, ou néodyme fer bore, est un matériau magnétique fritté de terres rares. Il a de hautes performances magnétiques, mais sa microstructure n'est pas propice à l'usinage agressif. Le matériau est dur, cassant et composé de grains qui peuvent se détacher lorsque la force de coupe devient trop élevée.
Les chercheurs étudiant la scie à fil diamanté pour les aimants NdFeB ont rapporté que la force de coupe, les vibrations du fil, le mouvement latéral du fil et la vitesse d'avance affectent tous la formation de surface et l'écaillage par fracture. Une étude a surveillé à la fois la force de coupe et le déplacement latéral du fil lors de la scie à fil diamanté de NdFeB pour comprendre la formation de surface rugueuse. Une autre étude a révélé qu'une pénétration abrasive plus profonde peut décoller des amas de grains de la surface de l'échantillon et créer des piqûres d'écaillage ou des fissures. Références : Investigations expérimentales et théoriques sur la scie à fil diamanté pour un aimant NdFeB et Investigation expérimentale sur le mécanisme de formation de surface du NdFeB lors de la scie à fil diamanté.
| Comportement du NdFeB | Risque de coupe | Réponse du processus |
|---|---|---|
| Structure frittée dure et cassante | Écaillage des bords et micro-fissures | Utiliser une faible avance et un mouvement de fil stable |
| Arrachement de grain | Surface piquée et face coupée rugueuse | Contrôler la pénétration de l'abrasif et la vitesse d'avance |
| Revêtement ou surface sensible à la chaleur | Décollement du revêtement ou changement local de surface | Utiliser du liquide de refroidissement et éviter la friction à sec |
| Géométrie de petite pièce | Vibration et instabilité du montage | Soutenir la pièce à proximité de la ligne de coupe |
| Débris de coupe fins | Rayures et encrassement de la saignée | Améliorer le rinçage et la filtration du liquide de refroidissement |
Comment une scie à fil diamanté coupe-t-elle les aimants NdFeB ?
Une scie à fil diamanté coupe les aimants NdFeB en utilisant des grains abrasifs diamantés fixés sur un fil en mouvement. Chaque particule abrasive retire une petite quantité de matière. Au lieu de forcer une lame rigide à travers l'aimant, le fil crée une zone de contact abrasive étroite avec une contrainte mécanique relativement faible.
Pour les matériaux magnétiques fragiles, cette différence est importante. La coupe à la lame peut créer une pression locale élevée au bord. Le meulage peut introduire de la chaleur, des fissures de surface et une forte charge de débris. L'EDM ne fonctionne que sur les matériaux conducteurs et peut laisser un bord affecté thermiquement. La découpe au laser est rapide, mais la zone affectée par la chaleur et le risque d'oxydation ne sont généralement pas idéaux pour les échantillons magnétiques de précision.
Une scie à fil diamanté est plus lente que la coupe grossière, mais elle offre un meilleur contrôle sur la force de coupe, la largeur de la saignée, les dommages de surface, l'écaillage des bords, l'apport de chaleur, la stabilité des tranches fines et la perte de matière. Pour les aimants de grande valeur, la perte de matière n'est pas un détail mineur. Un fil de 0,35 à 0,5 mm peut réduire la saignée par rapport à de nombreux systèmes de roues abrasives.
C'est là que Vimfun technologie de coupe au fil diamanté s'intègre à l'application. Le processus n'est pas conçu comme une méthode générale de découpe de métaux. Il s'agit d'une méthode de coupe abrasive contrôlée pour les matériaux durs, fragiles, de grande valeur ou difficiles.
Fenêtre de processus recommandée pour la découpe d'aimants NdFeB
Pour Coupe d'aimants NdFeB, la fenêtre de processus de départ doit être conservatrice. Sur la base de la gamme de découpe de matériaux magnétiques de Vimfun, un point de départ pratique est un fil diamanté de 0,35 à 0,5 mm, une tension de fil de 100 à 150 N, une vitesse de fil de 30 à 60 m/s et une vitesse d'avance de 1,5 à 3 mm/min.
| Paramètre | Plage de départ recommandée |
|---|---|
| Diamètre du fil | 0,35-0,5 mm |
| Tension du fil | 100-150 N |
| Vitesse du fil | 30-60 m/s |
| vitesse d'avance | 1,5-3 mm/min |
| Liquide de refroidissement | Liquide de refroidissement à base d'eau ou huile minérale blanche |
| Cible de surface | Surface plane, éclats de bord minimaux, précision dimensionnelle stable |
Ces valeurs sont un point de départ, pas une recette universelle. Pour les fines tranches d'aimant, commencez près de la limite inférieure de la vitesse d'avance. Pour les blocs plus grands avec un bon support, l'avance peut être augmentée après confirmation de la qualité des bords. Si l'aimant est déjà revêtu, tel que le NdFeB plaqué Ni-Cu-Ni, l'état du revêtement doit être vérifié avant et après la découpe.
Une chose qui nous a posé problème lors des premiers tests de découpe d'aimants : augmenter la vitesse du fil ne peut améliorer la découpe que si les débris sont bien évacués. Si de la boue abrasive fine reste dans la saignée, une vitesse plus élevée ne fait que faire circuler plus rapidement les particules lâches et rayer la surface plus agressivement.
- Utilisez un fil diamanté de 0,35 à 0,5 mm en fonction des besoins en matière de saignée et de durabilité.
- Réglez la tension du fil autour de 100 à 120 N pour les petits aimants.
- Commencez la vitesse du fil autour de 30 à 40 m/s.
- Utilisez une vitesse d'avance d'environ 1,5 mm/min pour les pièces fragiles ou coûteuses.
- Dirigez le liquide de refroidissement directement vers la zone d'entrée et de sortie du fil.
- Inspectez la première coupe pour détecter les éclats de bord, le décollement du revêtement et les ondulations de surface.
- Augmentez l'avance uniquement après que la face de coupe soit stable.
For broader parameter logic, this page should connect with Vimfun’s wire speed, tension, feed rate guide.
Why Is Debris Flushing Important if the Magnet Is Cut Before Magnetization?
Most NdFeB blanks are normally cut before final magnetization. During cutting, the debris issue is mechanical: fine cutting debris and abrasive sludge can stay in the kerf, load the wire surface, and return to the cutting zone through the coolant path.
| Control point | Why it matters |
|---|---|
| Directed coolant | Pushes fine debris out of the kerf |
| Regular fixture cleaning | Prevents loose particles from returning to the cut |
| Coolant filtration | Keeps abrasive sludge from recirculating |
| Guide wheel inspection | Prevents debris buildup from disturbing wire motion |
| Stable clamping | Réduit les vibrations et l'écaillage du bord de sortie |
D'après notre expérience, la troisième ou quatrième coupe dit souvent la vérité. La première coupe peut sembler bonne car le liquide de refroidissement est propre et le montage est vide. Après des coupes répétées, de fines débris s'accumulent autour de la zone de travail. Si l'opérateur ne nettoie pas le montage et le passage du liquide de refroidissement, la qualité de surface se dégrade lentement même si les réglages n'ont pas changé.
Comment réduire l'écaillage des bords lors de la coupe d'aimants NdFeB ?
Pour réduire l'écaillage des bords dans Coupe d'aimants NdFeB, maintenez une vitesse d'avance conservatrice, soutenez l'aimant près de la ligne de coupe, évitez les vibrations et assurez-vous que le liquide de refroidissement élimine les fines débris de la saignée. L'écaillage s'aggrave généralement lorsque la pénétration abrasive devient trop agressive ou que les vibrations du fil augmentent.
L'erreur la plus courante est de traiter le NdFeB comme un métal normal. Ce n'est pas le cas. Le NdFeB se comporte davantage comme un matériau technique fragile. Le processus de coupe devrait être plus proche du tranchage de précision que de la sciage.
- Réduisez l'avance avant de réduire la vitesse du fil.
- Soutenez l'aimant près de la ligne de coupe.
- Évitez les longs surplombs non soutenus.
- Utilisez un fil propre et tranchant.
- Gardez le liquide de refroidissement dirigé dans la saignée.
- Inspectez les bords d'entrée et de sortie.
- Ralentissez le segment de coupe final si le bord de sortie s'écaille.

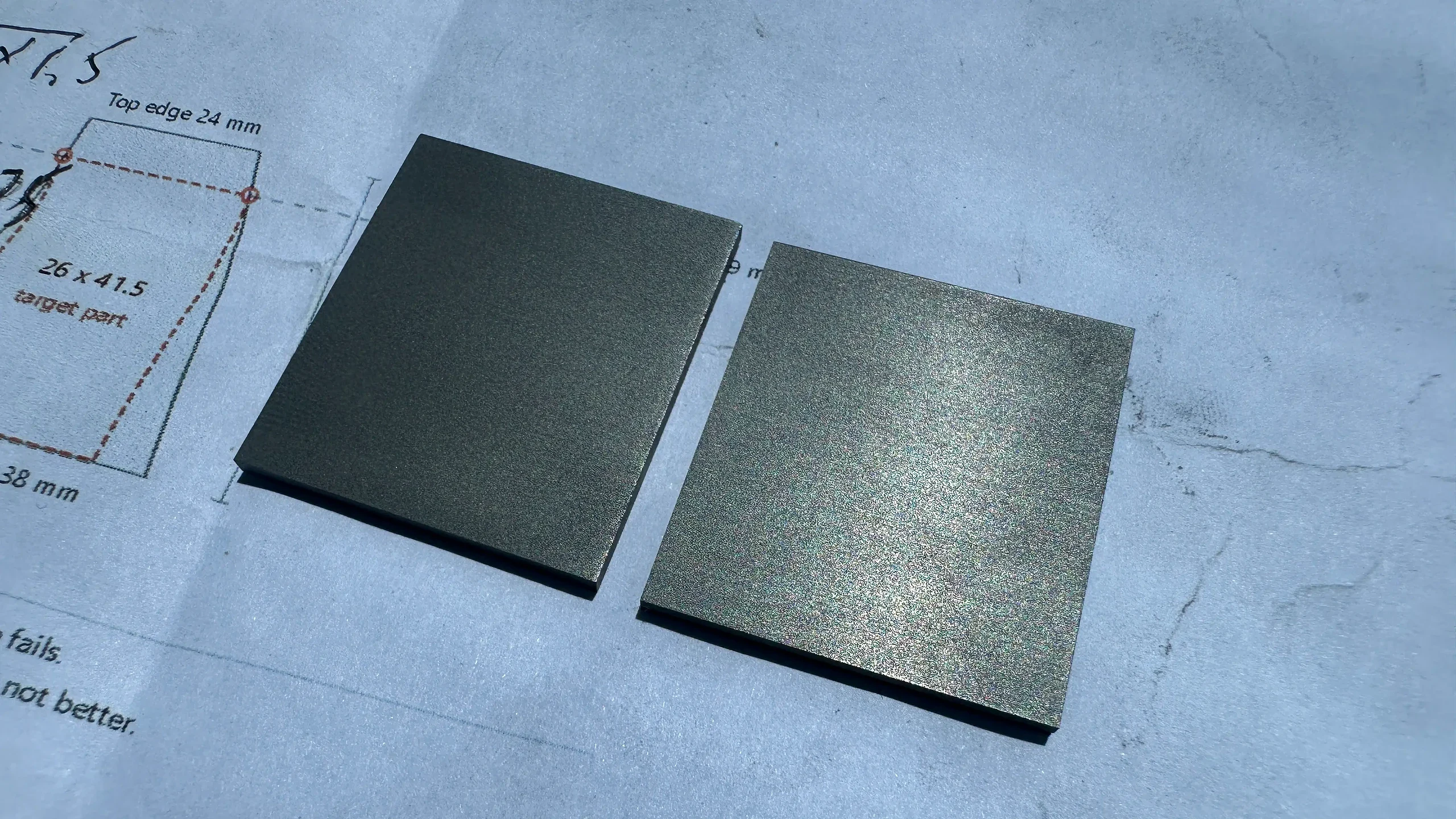

Qualité de surface et contrôle dimensionnel
Une bonne coupe de fil diamanté NdFeB doit présenter une surface plane et cohérente avec un arrachement de grain limité et un écaillage minimal des bords. Elle ne doit pas présenter d'ondulations importantes, de marques de fil profondes, d'écaillage du revêtement ou de débris lâches incrustés dans la surface.
Pour la recherche et le travail d'échantillons de précision, trois éléments sont plus importants que la vitesse de coupe brute : la rugosité de surface, la variation d'épaisseur et l'intégrité des bords. Les recherches sur le sciage de fils diamantés NdFeB ont montré que la vitesse d'avance, la vitesse du fil, l'usure du fil et le mouvement latéral du fil affectent la morphologie de surface et l'ondulation. Une étude récente sur les paramètres de processus a rapporté que la coupe par scie à fil diamanté peut atteindre une rugosité de surface d'environ Ra 0,6 μm dans les conditions testées. Voir Analyse des paramètres de processus dans la découpe d'aimants NdFeB par scie à fil diamanté.
La règle pratique est simple : si la surface présente des rayures aléatoires, vérifiez les débris et la filtration. Si elle présente des ondulations périodiques, vérifiez les vibrations et la tension du fil. Si elle présente des piqûres sur les bords, vérifiez l'avance et le support.
Sélection d'équipement pour la découpe d'aimants NdFeB
La découpe d'aimants NdFeB nécessite une machine avec une avance stable à faible force, une tension de fil réglable, un accès propre au liquide de refroidissement et une flexibilité d'outillage suffisante pour les petites pièces. Pour les petits échantillons d'aimants, une machine de précision compacte est généralement plus pratique qu'une grande scie de production.
Pour les petits blocs, les fines tranches et les échantillons de matériaux magnétiques de laboratoire, SG20 et SGI20 sont des options naturelles car ils sont conçus pour la découpe de précision de matériaux petits et fragiles.
| Exigence | Caractéristique de la machine |
|---|---|
| Découpe fine d'aimants | Fil fin et avance stable à faible vitesse |
| Petits blocs de précision | Gabarit compact et positionnement précis |
| Aimants NdFeB revêtus | Découpe à faible contrainte et contrôle du liquide de refroidissement |
| Aimants courbés ou façonnés | Gabarit personnalisé ou capacité de contour |
| Échantillons de laboratoire répétés | Tension répétable et paramètres de processus sauvegardés |
| Qualité de surface stable | Rinçage du liquide de refroidissement et conception de montage propre |
Scie à fil diamanté vs meulage, EDM et laser pour NdFeB
Les aimants NdFeB peuvent être façonnés par meulage, EDM, laser, découpe abrasive et sciage à fil diamanté. La meilleure méthode dépend de la taille de la pièce, de la qualité des bords, des limites thermiques, de la perte de matière, de l'état du revêtement et s'il s'agit d'un simple ébauche ou d'un échantillon de précision.
| Méthode | Avantage | Limitation pour NdFeB |
|---|---|---|
| Rectification | Courant pour la finition des aimants | Chaleur, débris, dommages aux bords, plus lent pour la découpe |
| EDM | Précis sur les matériaux conducteurs | Risque de couche refondue et de surface affectée par la chaleur |
| Laser | Découpe de profil rapide | Risque de chaleur, d'oxydation, de dommages au revêtement |
| Lame abrasive | Découpe droite simple | Force plus élevée et risque d'écaillage des bords |
| Scie à fil diamanté | Faible force, coupe étroite, bon pour la découpe | Plus lent que la coupe grossière et nécessite un contrôle des débris |
Pour les échantillons de grande valeur, les tranches fines, les petits lots et les géométries fragiles, la coupe par fil diamanté est généralement attrayante car elle réduit le stress mécanique et la perte de matière. C'est pourquoi cette page de support renvoie à la page principale scie à fil pour métal page.
Problèmes courants dans la coupe d'aimants NdFeB
| Problème | Cause probable | Première correction |
|---|---|---|
| Edge chipping | Avance trop élevée, mauvais support | Réduire l'avance et supporter le bord de sortie |
| Rayures de surface | Débris détachés en recirculation | Nettoyer le montage et améliorer la filtration |
| Face de coupe ondulée | Vibration du fil ou tension instable | Vérifier la tension et les roues de guidage |
| Décollement du revêtement | Force excessive ou mauvais support | Réduire l'avance et améliorer le serrage |
| Chargement du fil | Débris restant dans la saignée | Améliorer la direction du liquide de refroidissement |
| Répétabilité médiocre | Accumulation de débris au fil du temps | Nettoyer le montage entre les coupes |
Un avertissement du monde réel : ne jugez pas le montage à partir d'une seule coupe. Effectuez au moins trois coupes et vérifiez si la troisième coupe est pire que la première. Si c'est le cas, le problème est probablement le contrôle des débris, la filtration du liquide de refroidissement ou le nettoyage du montage, et non la fenêtre de paramètres de base.
Limites et compromis
Les scies à fil diamanté ne sont pas le moyen le plus rapide de dégrossir de grands aimants. Si la seule exigence est une séparation rapide avant le meulage, une autre méthode peut être moins chère. L'avantage apparaît lorsque l'aimant est cher, cassant, petit, revêtu, fin ou utilisé pour des tests de précision.
Je ne promettrais pas “pas d'écaillage” pour chaque géométrie de NdFeB. La promesse honnête est une coupe à faible contrainte et contrôlée avec un risque d'écaillage réduit par rapport aux méthodes de lame agressive ou de meulage.
Prochaines étapes pratiques
Pour la découpe d'aimants NdFeB, commencez par la géométrie de la pièce, l'état du revêtement et l'exigence de surface. Un bon premier essai utilise un fil diamanté de 0,35 à 0,5 mm, une tension de 100 à 150 N, une vitesse de fil de 30 à 60 m/s et une avance de 1,5 à 3 mm/min. Commencez prudemment, inspectez l'écaillage des bords, nettoyez le montage après chaque coupe et n'ajustez l'avance qu'après que la surface soit stable.
Pour les fabricants d'aimants, les laboratoires de recherche et les équipes de préparation d'échantillons de précision, le plus grand avantage n'est pas seulement une coupe plus nette. C'est la répétabilité : même montage, même trajet de liquide de refroidissement, même état de fil, même résultat de surface.
