Machine à scie à fil —
Structure mécanique et systèmes de contrôle
Un ouvrage de référence technique complet pour l'architecture d'entraînement, de tension, d'alimentation et de contrôle qui définit les performances de coupe de fil de précision.
Qu'est-ce que c'est
Qu'est-ce qu'une machine à scier le fil ?

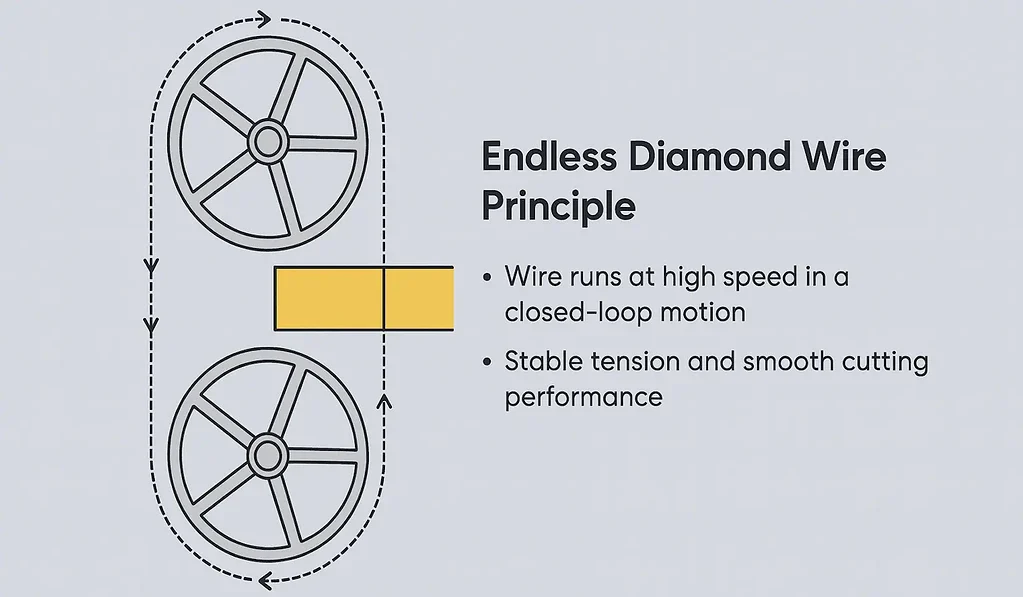

A machine à scie à fil Il s'agit d'un système de découpe industrielle de précision basé sur un fil abrasif diamanté en mouvement continu. Contrairement aux scies à lame, il enlève de la matière par micro-usinage contrôlé : la force de coupe est appliquée par tension du fil plutôt que par impact, ce qui élimine les chocs mécaniques responsables des microfissures dans les matériaux fragiles.
Dans le cadre de notre gamme complète de scies à fil industrielles, la scie à fil est la plateforme d'ingénierie qui permet procédé de découpe au fil diamanté — sa qualité mécanique détermine directement la précision de coupe, la rugosité de surface et la répétabilité à long terme.
Où un scie à fil diamanté Cette page décrit ce que la machine découpe et les résultats qu'elle obtient. comment la machine est construite — les cinq sous-systèmes mécaniques, l'architecture de contrôle, la logique de mouvement d'alimentation et les exigences d'installation qui définissent ses capacités.
Le médium de coupe — le fil de diamant lui-même Le fil est acheminé par le système de guidage et d'entraînement de la machine. Le diamètre du fil, la granulométrie et la longueur de la boucle sont sélectionnés en fonction des paramètres de tension et de vitesse de la machine pour s'adapter à chaque matériau.
Guides techniques pour ce groupe de machines
architecture mécanique
Cinq systèmes mécaniques de base
Chaque scie à fil Vimfun est conçue autour de cinq sous-systèmes interdépendants. Les performances de chaque sous-système influent directement sur la précision de coupe, la qualité de surface et la durée de vie du fil.
Structure du châssis et du socle de la machine
Châssis en fonte ou en acier soudé avec supports anti-vibrations. La rigidité structurelle empêche les écarts de coupe dus à la flexion ; la résonance du châssis sous l’effet des vibrations du fil est la principale cause d’irrégularités d’épaisseur lors des coupes de précision.
Guide de conception plein format →
Système de roue motrice
Le servomoteur principal entraîne la roue primaire, imprimant un mouvement continu à la boucle de fil diamanté. La vitesse linéaire du fil est contrôlée ici, de la vitesse de démarrage lente (5 m/s) à la vitesse de coupe maximale (jusqu'à 80 m/s). Une vitesse linéaire constante est essentielle : une variation de vitesse supérieure à ±2% produit une ondulation visible de la surface.
Système de bras de tension et de commande
Le bras de tension pneumatique ou servo-régulé maintient une tension de fil constante tout au long de la coupe. La tension du fil est le paramètre le plus critique pour la qualité de surface : une tension trop faible provoque des vibrations et une déviation du fil ; une tension trop élevée entraîne une rupture prématurée du fil, notamment dans les boucles de petit diamètre.
Analyse approfondie du système de contrôle de tension →
Système de roue de guidage
Les galets de guidage, usinés avec précision et revêtus de polyuréthane ou de céramique, définissent la trajectoire du fil et positionnent la section abrasive par rapport à la pièce. La géométrie et l'usure des rainures des galets de guidage influent directement sur la déviation et le parallélisme de la saignée. L'usure des rainures est la cause la plus fréquente de variations d'épaisseur inattendues.
Mécanisme d'alimentation de précision
Un axe linéaire servo-commandé fait avancer la pièce dans le fil à des vitesses contrôlées de 0,1 à 20 mm/min. Le système d'avance détermine l'épaisseur finale de la tranche, la planéité de surface et le parallélisme. Des vis à billes ou des moteurs linéaires sont utilisés selon la résolution de positionnement requise.
Guide du système d'alimentation et de la commande servo →
Système de distribution de liquide de refroidissement
Un flux continu de liquide de refroidissement (à base d'eau ou d'huile de coupe) est acheminé vers la zone de coupe par des buses positionnées à l'interface fil-pièce. Ce liquide évacue les copeaux, lubrifie le contact fil-rainure et maintient une température proche de la température ambiante à la surface de coupe, évitant ainsi les contraintes thermiques dans les matériaux fragiles.
architecture de contrôle
Commande PLC ou CNC ? Quel système convient le mieux à votre application ?
Les scies à fil fonctionnent selon deux architectures de contrôle principales, ou une combinaison des deux. Comprendre la différence est essentiel pour adapter les capacités de la machine à vos besoins de coupe. Consultez notre documentation complète. Guide de comparaison entre les commandes PLC et CNC pour des critères de décision détaillés.
Contrôle PLC
Automate programmable industriel — l'architecture standard de l'industrie pour une découpe en ligne droite stable et hautement fiable dans les environnements de production.
- Contrôle les sorties moteur, les actionneurs de tension et la pompe de refroidissement
- Surveille les paramètres en temps réel : vitesse du fil, tension, position d’avance
- Exécute des recettes de découpe préprogrammées par type de matériau
- Fonctionnement sûr et prévisible avec logique d'alarme et d'arrêt en cas de défaut
- Exigences de compétences réduites de l'opérateur — fonctionnement basé sur des recettes
- Idéal pour le tranchage répétitif en ligne droite à l'échelle de la production.
Commande CNC / multi-axes
Commande numérique par ordinateur (CNC) — permet des profils de mouvement complexes, la découpe de contours et l'interpolation multi-axes pour des géométries non standard et des applications de R&D.
- Interpolation multi-axes pour les profils 2D et les coupes coniques 3D
- Trajectoires de découpe programmables basées sur le contour (compatibles avec le code G)
- Contrôle indépendant de l'avance par axe — permet la rotation, l'inclinaison et le découpage dans un seul dispositif
- Logique d'avance adaptative : ajuste automatiquement la vitesse en fonction du retour d'information sur la charge de coupe
- Nécessaire pour les formes irrégulières, les coupes en angle et l'usinage de contours internes
- Généralement associé à un automate programmable pour la surveillance de la sécurité et la gestion des alarmes.
Boucle de rétroaction de tension — Commune aux deux architectures
Que la machine utilise une commande par automate programmable (PLC) ou par commande numérique (CNC), la boucle de rétroaction de tension fonctionne comme un sous-système indépendant en boucle fermée. Un capteur de force ou un transducteur de pression mesure la tension du fil à une fréquence de 500 à 1 000 Hz ; le contrôleur compare cette mesure à la consigne et ajuste la position du bras de tension en quelques millisecondes. Ceci permet de maintenir une tension stable même lors de la découpe de matériaux durs, où la charge varie considérablement au cours d’une même passe. Voir procédures d'étalonnage de la tension du fil pour les étapes de configuration et de vérification.
Spécifications
Spécifications techniques de la machine à scie à fil
Guide complet des paramètres des systèmes de scies à fil Vimfun. Les valeurs indiquées représentent la plage de fonctionnement de l'ensemble de la gamme ; certains modèles peuvent présenter des plages plus étroites. Consultez le manuel d'utilisation. spécifications du fil diamanté pour adapter le diamètre et la tension du fil à votre matériau.
| Paramètre | Plage de fonctionnement | Mode haute précision | Influence clé |
|---|---|---|---|
| Vitesse linéaire du fil | 5–80 m/s | 60-80 m/s | Rugosité de surface, vitesse de coupe |
| Diamètre du fil | 0,30–0,80 mm | 0,30–0,40 mm | Largeur de coupe, état de surface — voir guide des spécifications des câbles |
| Tension du fil | 30–250 N | 150-250 N | Stabilité du câble, prévention des microfissures |
| Amplitude de vibration du fil | <5 µm | <3 µm | Ondulation de la surface, rectitude de la coupe |
| Vitesse d'alimentation | 0,1–20 mm/min | 0,1–5 mm/min | Épaisseur, rugosité de surface — voir guide de contrôle de l'alimentation |
| positionnement de l'axe d'alimentation | ±5 µm | ±2 µm | répétabilité de l'épaisseur de coupe |
| Largeur de coupe | 0,35–1,0 mm | 0,35-0,5 mm | Rendement du matériau, dépendant du diamètre du fil |
| précision de coupe | ±0,05 mm | ±0,03 mm | Rigidité du dispositif + stabilité de la tension |
| Rugosité de la surface (Ra) | 1–3 µm | 0,8–1,5 µm | Vitesse du fil, granulométrie, débit du liquide de refroidissement |
| Dimensions maximales de la pièce | Jusqu'à 3 000 mm | Dépendant du modèle | Balance de machine — de table à portique |
| longueur de la boucle de fil | 1–10 m | 1–4 m | Longueurs personnalisées disponibles sur demande |
| Système de contrôle | PLC | PLC + CNC double | Voir Guide PLC vs CNC |
| Système de refroidissement | Sec / humide (eau ou huile) | Humide — écoulement forcé | Contrôle de la température, élimination des copeaux |
| Alimentation électrique | 220 V / 380 V, triphasé | 380 V de préférence | Un approvisionnement stable est essentiel pour le contrôle de la tension. |
Toutes les valeurs indiquées sont représentatives de la gamme de produits Vimfun. Des configurations spécifiques à chaque application sont disponibles. Contactez notre équipe d'ingénierie ou téléchargez le document. Spécifications complètes de la machine (PDF).
Système d'alimentation
Trois modes de mouvement d'alimentation
Le système d'alimentation n'est pas simplement " rapide ou lent " ; il fonctionne selon différents modes sélectionnés en fonction du matériau, de la qualité de surface requise et du débit de production. Plus de détails dans notre Guide d'entraînement et de commande servo.
Alimentation à vitesse constante
La pièce avance à une vitesse constante (mm/min) tout au long de la coupe, indépendamment de la résistance à la coupe. Ce procédé est simple, fiable et convient aux matériaux homogènes où la variation de charge est faible.
Risque : si le matériau présente des inclusions dures ou une densité variable, une vitesse constante peut entraîner une surcharge et une rupture du câble. La surveillance de l’alarme de tension est essentielle.
Alimentation à vitesse variable (adaptative)
Le contrôleur PLC ou CNC surveille en temps réel la tension du fil et ajuste automatiquement la vitesse d'avance pour maintenir la tension dans une plage définie. Si la tension augmente, l'avance ralentit ; si elle diminue, l'avance s'accélère.
Cela protège le fil contre la rupture lors de l'entrée en zone difficile et optimise le débit lors de la coupe en zone facile. Nécessite une boucle de rétroaction de tension correctement réglée.
Alimentation à épaisseur égale (compensée en épaisseur)
Un mode avancé utilise un capteur d'épaisseur intégré qui transmet des informations au contrôleur de l'axe d'avance, effectuant des micro-corrections pour maintenir l'épaisseur de coupe à ±5–10 µm sur toute la longueur. Nécessite un retour d'information par codeur linéaire sur l'axe d'avance.
Ce mode est essentiel pour la production de plaquettes et de substrats optiques, où l'uniformité d'épaisseur influe directement sur le rendement des processus en aval.
Configuration et installation
Exigences d'installation de la machine
Une installation correcte est essentielle à la précision de coupe. Une scie à fil fonctionnant sur un socle non nivelé ou avec une alimentation électrique instable n'atteindra jamais la précision spécifiée, quels que soient les réglages. Vous trouverez la procédure détaillée dans notre manuel. Guide d'installation et d'alignement de la machine.
🏗️ Fondation et plancher
- Plancher en béton armé — épaisseur minimale de 200 mm pour les machines de plus de 500 kg
- Niveau à ±0,02 mm/m sur toute la surface de l'embase de la machine
- Patins anti-vibrations sous les pieds des machines — indispensables dans les ateliers à étages partagés
- Isolation des presses, compresseurs ou équipements de poinçonnage lourds à moins de 10 m
⚡ Alimentation électrique
- 220 V monophasé ou 380 V triphasé (selon le modèle)
- Alimentation stable — une fluctuation de tension >±5% dégrade la réponse du contrôle de tension
- Disjoncteur dédié par machine — ne pas partager avec les équipements à courant élevé
- Mise à la terre à <4 Ω — essentielle pour la fiabilité des servovariateurs et des automates programmables.
💧 Liquide de refroidissement et vidange
- Système de circulation d'eau et réservoir de liquide de refroidissement intégrés — aucun raccordement externe à l'eau ou à l'évacuation n'est nécessaire.
- Le liquide de refroidissement est recirculé à l'intérieur du système de réservoir en circuit fermé de la machine.
🌡️ Environnement
- Environnement à température ambiante standard — aucun contrôle spécial de la température ou de l'humidité requis
- L'extraction des brouillards de liquide de refroidissement est assurée par le système de ventilation intégré de la machine ; aucun conduit externe n'est nécessaire.
