그것은 무엇입니까?
다이아몬드 와이어 톱이란 무엇인가요?
A 다이아몬드 와이어 톱 이 기계는 폐쇄형 다이아몬드 연마 와이어(무한 와이어라고도 함)를 절삭 매체로 사용하는 정밀 절단기입니다. 기존의 톱날과는 달리 충격이나 전단이 아닌 고속 미세 연삭을 통해 재료를 제거합니다.
당사의 종합적인 제품군의 일부로서 산업용 와이어톱, 다이아몬드 와이어 톱은 레이저, EDM 또는 밴드 톱으로는 열 손상이나 미세 균열 없이 안정적으로 가공할 수 없는 단단하고 부서지기 쉬운 재료를 위해 특별히 제작되었습니다.
핵심적인 차이점은 다음과 같습니다. 왕복 다이아몬드 와이어 톱 무한 루프 설계는 와이어가 한 방향으로 끊임없이 이동하기 때문에 표면 품질과 공구 수명에 영향을 미치는 역방향 진동을 제거합니다. 이러한 설계가 공정 결과에 어떻게 영향을 미치는지에 대한 자세한 내용은 가이드를 참조하십시오. 다이아몬드 와이어 커팅 기술.
- 좁은 절단 폭 — 절단 시 재료 손실 최소화
- 냉간 절단 - 열 응력이나 코팅 손상 없음
- 낮은 진동 — 깨지기 쉬운 기판에 적합한 3µm 미만의 진폭
- 윤곽선 절단 기능 - 곡선 및 불규칙한 형태의 윤곽선을 절단합니다.
- 실리콘, 사파이어, 세라믹, 흑연 및 유리와 호환됩니다.
어떤 기계가 작업에 적합한지 잘 모르시겠습니까? 저희 엔지니어들이 도와드리겠습니다. 무료 시험 절단 서비스 — 샘플을 보내주시면 전체 절단 보고서를 받아보실 수 있습니다.
작동 원리
다이아몬드 와이어 톱의 작동 원리
네 가지 상호 연관된 시스템이 결합되어 모든 재료 유형에 걸쳐 일관되고 정밀한 절단 작업을 제공합니다.
01
무한 루프 와이어 경로
일반적으로 둘레가 1~10m인 다이아몬드 코팅 와이어 루프가 정밀 가이드 휠을 통과하여 서보 모터로 구동됩니다. 와이어는 최대 80m/s의 속도로 한 방향으로 연속적으로 이동하며, 균일한 연마 압력으로 공작물 표면에 접촉합니다. 자세한 내용은 다음을 참조하십시오. 다이아몬드 와이어 톱 기계의 내부 구조, 가이드 휠 배치 및 구동 풀리 구성 등을 포함합니다.
02
일정한 장력 제어
서보 제어식 공압 장력 조절기는 절단 과정 전체에 걸쳐 와이어 장력을 150~250N으로 유지합니다. 일정한 장력은 와이어의 휘어짐을 방지하고, 표면의 굴곡을 줄이며, 취성 재료의 미세 균열 발생을 제거합니다. 와이어쏘 기계의 장력 제어 시스템 실시간 피드백을 제공하고 밀리초 단위로 자동 수정합니다.
03
정밀 공급 시스템
서보 구동 방식의 Z축은 재료 경도 및 요구되는 표면 품질에 따라 0.1~5mm/min의 속도로 공작물을 와이어 안으로 이동시킵니다. PLC로 제어되는 공급 시스템 및 제어 로직 프로그래밍 가능한 절삭 프로파일(정속, 가변속 또는 적응형 부하 모드)을 지원합니다.
04
냉각제를 사용한 냉간 절단
지속적인 냉각수 흐름(수성 또는 절삭유)은 절삭 영역에서 칩을 씻어내고 주변 온도와 거의 같은 온도를 유지합니다. 이러한 냉간 절삭 원리는 열 응력, 광학 코팅 박리 및 표면 변색을 방지합니다. 자세한 내용은 당사의 안내서를 참조하십시오. 냉각 유체 선택 및 유량 최적화.
사양
기술 사양
빔펀(Vimfun) 무한 다이아몬드 와이어 톱 기계의 핵심 매개변수입니다. 모든 값은 재료 및 적용 분야 요구 사항에 따라 구성 가능합니다.
| 매개변수 | 표준 범위 | 고정밀 모드 | 참고 |
|---|---|---|---|
| 와이어 속도 | 20~80m/s | 60-80 m/s | 서보 제어 방식, 재질별 조절 가능 |
| 와이어 직경 | 0.3~0.8mm | 0.3~0.4mm | 가는 철사일수록 절단 폭이 작습니다. (참조) 다이아몬드 와이어 사양 |
| 와이어 장력 | 30–250 N | 150-250 N | 공압 + 서보 이중 조절 |
| 피드 속도 | 0.1–20 mm/min | 0.1–5 mm/min | 찾다 매개변수 최적화 가이드 |
| 절단 폭 | 0.35~1.0mm | 0.35-0.5mm | 전선 직경에 따라 다릅니다 |
| 절단 정밀도 | ±0.05 mm | ±0.03 mm | 실리콘 및 광학 유리에서 측정 |
| 표면 거칠기(Ra) | 1–5 µm | 1–1.5 µm | 최적화된 파라미터 튜닝 후 |
| 최대 공작물 크기 | 최대 3,000mm | 모델에 따라 다름 | 탁상형 시스템부터 갠트리 규모 시스템까지 |
| 와이어 루프 길이 | 1~10m | 1~3m | 맞춤형 루프 길이 제공 가능 |
| 제어 시스템 | PLC | PLC + CNC | 프로그래밍 가능한 절단 프로파일 |
| 커팅 모드 | 건조하거나 습한 | 습식(완전히 밀폐됨) | 재질별 권장 사항 |
| 와이어 진동 진폭 | <5 µm | <3 µm | 사파이어 및 광학 유리에 필수적 |
모든 사양은 당사 생산 차량의 일반적인 값을 나타냅니다. 특정 용도에 맞는 구성은 당사 엔지니어링 팀에 문의하거나 해당 문서를 참조하십시오. 와이어 속도, 장력 및 이송 속도 최적화 가이드.
애플리케이션
재료 및 권장 매개변수
모든 재료는 고유한 경도, 취성 및 열 민감도 특성을 가지고 있습니다. 빔펀 다이아몬드 와이어 톱은 재질별로 다음과 같이 구성됩니다.
실리콘 및 반도체 웨이퍼
연구용 및 생산용 실리콘 잉곳의 저손상 절단 기술. 두꺼운 잉곳 및 표면 아래 손상을 최소화해야 하는 취성 MEMS 구조물에 이상적입니다.
와이어 직경0.3~0.4mm
와이어 속도60-80 m/s
냉각수수성
사파이어 및 광학 결정
LED 기판, 적외선 광학 장치 및 정밀 창에 적합합니다. 냉간 절단 방식은 결정면 손상을 방지하고 2mm 미만 두께의 슬라이스에서 모서리 깨짐을 방지합니다.
와이어 직경0.3~0.5mm
와이어 속도50~80m/s
냉각수백색 절삭유
광학 및 코팅 유리
다층 코팅 광학 부품, 필터, AR 코팅 유리 및 용융 실리카에 사용 가능합니다. 열 부하가 0이므로 코팅 박리가 발생하지 않아 레이저 절단에 비해 매우 중요한 이점을 제공합니다.
와이어 직경0.3~0.6mm
피드 속도0.5–3 mm/min
냉각수백색 절삭유
흑연 및 탄소 재료
높은 재료 제거율과 안정적인 표면 품질을 제공합니다. EDM 전극, 열장 부품 및 배터리 재료 블록과 같은 복잡한 형상 절단을 지원합니다.
와이어 직경0.6~0.8mm
와이어 속도40~70m/s
냉각수건조 또는 분무
세라믹 및 카바이드
알루미나, 지르코니아, SiC 및 탄화붕소와 호환됩니다. 블레이드 절삭 대비 미세 균열 깊이를 줄여줍니다. 씰, 기판 및 마모 부품에 대한 정밀 공차 절삭을 지원합니다.
와이어 직경0.4~0.6mm
피드 속도0.2–2 mm/min
냉각수수성
자성체(NdFeB/페라이트)
희토류 자석을 정밀하게 절단하고 와이어를 안정적으로 결합합니다. 모터 및 스피커 생산을 위한 멀티 블록 어레이에서 자석 가장자리 파손 및 균열을 최소화합니다.
와이어 직경0.4~0.6mm
와이어 속도30~60m/s
냉각수수성
기술 비교
다이아몬드 와이어 톱과 다른 절단 방법 비교
각 기술의 강점을 이해하면 재료 및 제품 품질 요구 사항에 맞는 올바른 결정을 내리는 데 도움이 됩니다. 다이아몬드 와이어 절단 공정 가이드 이 책은 이러한 장단점을 심층적으로 다룹니다.
| 기준 | 다이아몬드 와이어 톱 (무한 반복) |
왕복운동 와이어 톱 |
레이저 커팅 | 밴드톱 |
|---|---|---|---|---|
| 열 손상 위험 | 최소 | 최소 | 고위험군(HAZ) | 중간 |
| 표면 거칠기(Ra) | 1–3 µm | 1–3 µm | 2–10 µm | 5–25 µm |
| 절단 폭 | 0.35-0.5mm | 0.06~0.2mm | 0.05~0.3mm | 1.5~4mm |
| 절단 중 진동 | 매우 낮음(<3 µm) | 낮음-중간 | 없음 | 높은 |
| 윤곽 및 프로파일 절단 | ✓ 예 | 스트레이트만 | ✓ 예 | 제한적 |
| 취성 재료 적합성 | ✓ 우수함 | ✓ 좋음 | 중간 | Poor |
| 코팅 광학 호환성 | ✓ 예 | 주의 | 아니요 | 아니요 |
| 와이어/공구 수명(시간) | 60~120시간 | 200~2000시간 | 광학계: 500~5000시간 | 10~40시간 |
| 일반적인 처리량 | 단품/소량 생산 | 고용량 | 개별/일괄 | 중간 볼륨 |
제품군
다이아몬드 와이어 톱 모델 선택
탁상용 실험실 시스템부터 대형 갠트리형 장비까지. 전체 제품군을 확인하세요. 다이아몬드 와이어 톱 제품군 모든 구성에 적용됩니다.
갠트리 · CNC

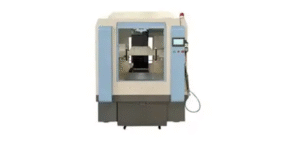

SG 20 — CNC 유리 절단 와이어톱
- 최대 가공물 크기: 200 × 200 × 200 mm
- 갠트리형 절단 방식 - ID 톱을 대체합니다.
- 스윙 및 360도 회전 가능
다축 · 기울이기 + 회전
SGRT20 — 자르기, 회전, 기울이기를 한 번에
- 최대 가공물 크기: 200 × 200 × 150 mm
- 3D 프로파일 및 테이퍼 절단 기능
- 복잡한 형상의 재료에 이상적입니다.
가로형 · 대형 포맷

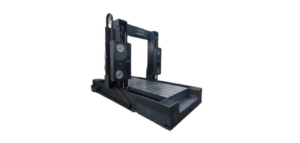

SH 60-60 — 흑연 및 대형 블록 절단기
- 최대 가공물 크기: 600 × 600 × 600 mm
- 수평 절단 방식 - 측면 적재 용이
- 흑연 및 석재 제거율이 높습니다.
다른 사이즈나 구성이 필요하신가요? 다음을 참조하세요. 모든 다이아몬드 와이어 톱 모델 또는 저희에게 연락주세요. 맞춤형 절단 솔루션.
심층 가이드
다이아몬드 와이어 톱 사용자를 위한 기술 자료
설치, 작동, 최적화 및 유지 관리의 모든 측면을 다루는 7개의 상세 가이드.
다이아몬드 와이어 톱 절단 과정 단계별 설명
공작물 적재부터 최종 절삭까지: 매개변수 점검 지점을 포함한 전체 공정 흐름도.
냉각 유체 선택 및 유량 최적화
수성 냉각제와 유성 냉각제 비교, 유량 조절, 재질별 권장 사항.
공급 시스템 및 PLC 제어 로직
서보 이송 메커니즘, 폐루프 제어 및 적응형 이송 프로그래밍에 대해 설명합니다.
와이어 속도, 장력 및 이송 속도 최적화
표면 품질과 전선 수명에 영향을 미치는 세 가지 핵심 요소의 균형을 맞추는 방법.
깨지기 쉽고 불규칙한 재료를 위한 고정 장치 설계
사파이어, 세라믹 및 유리용 자석, 진공 및 접착 고정 방법.
유지보수 및 문제 해결 가이드
전선 파손, 장력 변화, 진동 문제 - 원인, 진단 및 해결책.
전체 주제 클러스터를 살펴보세요
관련 지식 분야
이 페이지는 빔펀(Vimfun)의 다이아몬드 와이어 절단 기술 관련 지식 네트워크의 일부입니다. 아래에서 관련 주제를 살펴보세요.
자주 묻는 질문
자주 묻는 질문
왕복 와이어톱은 긴 스풀 공급 와이어(200m~30km)를 사용하며 작동 중에 회전 방향이 반전됩니다. 여러 개의 평행 절단이 필요한 대량 웨이퍼 슬라이싱에 이상적입니다. 무한 루프 다이아몬드 와이어톱은 짧은 폐쇄 루프 와이어(1~10m)를 사용하여 한 방향으로 연속적으로 작동하므로 회전 방향 반전으로 인한 진동이 없습니다. 따라서 복잡한 형상 절단, 깨지기 쉬운 재료, Ra 2µm 미만의 표면 조도가 요구되는 응용 분야에 탁월합니다. 자세한 내용은 당사 웹사이트에서 확인하세요. 다이아몬드 와이어 톱 시스템 개요.
일반적으로 절삭 시간은 재료 경도, 이송 압력, 냉각수 유량 및 와이어 직경에 따라 30~100시간입니다. 경도가 높은 재료(SiC, 사파이어)는 무른 재료(흑연, 유리)보다 와이어 마모가 빠릅니다. 자세한 내용은 당사 웹사이트를 참조하십시오. 유지보수 및 문제 해결 가이드 전선 교체 주기 및 마모 표시기에 관하여.
와이어 직경 선택은 필요한 절단 폭, 재료의 취성 및 표면 품질 목표에 따라 달라집니다. 일반적인 지침은 다음과 같습니다. 취성 결정(실리콘, 사파이어)에는 0.3mm, 세라믹, 복합재 및 코팅 유리에는 0.4~0.6mm, 흑연 및 탄소 재료에는 0.6~0.8mm를 권장합니다. 자세한 선택 기준표는 당사 제품을 참조하십시오. 다이아몬드 와이어 사양 및 선택 가이드.
광학 결정, 사파이어 및 표면 보호가 필요한 금속에는 백색 절삭유를 사용하십시오. 실리콘, 세라믹 및 SiC에는 수성 냉각수를 사용하십시오. 특정 흑연 가공에는 수돗물을 사용할 수 있습니다. 냉각수 유량은 와이어 수명과 표면 거칠기에 직접적인 영향을 미칩니다. 자세한 내용은 당사에 문의하십시오. 냉각 유체 최적화 가이드 재질별 유량 권장 사항은 별도 문의하십시오.
고정밀 모드에서 Ra 0.8–2 µm, 표준 작동 조건에서 Ra 1–3 µm의 표면 조도를 얻을 수 있습니다. 표면 품질은 주로 와이어 속도, 이송 속도, 와이어 직경 및 냉각수 유량에 의해 결정됩니다. 일반적으로 이송 속도를 낮추고 와이어 속도를 높이면 더 매끄러운 표면을 얻을 수 있습니다. 자세한 내용은 다음을 참조하십시오. 매개변수 최적화 가이드 재료별 특정 조합에 한합니다.
네, 이것이 바로 왕복 운동 방식에 비해 무한 회전 와이어 톱의 주요 장점 중 하나입니다. CNC 제어 다축 테이블을 통해 2D 프로파일 절단, 3D 테이퍼 절단, 내부 윤곽 절단 및 회전-기울기 조합 절단이 가능합니다. SGRT20 및 SGI 20과 같은 모델은 이러한 기능을 위해 특별히 설계되었습니다. 자세한 내용은 다음을 참조하십시오. 전체 모델 라인업 축 구성용입니다.
매일: 절삭실에서 칩을 제거하고, 냉각수 흐름을 점검하고, 와이어 장력을 확인합니다. 매주: 가이드 휠 홈의 마모 상태를 점검하고, 장력 센서의 교정 상태를 확인합니다. 작업별: 연마재 마모가 눈에 띄게 나타나면(절삭 저항 증가 또는 표면 거칠기 증가) 와이어를 교체합니다. 전체 유지보수 일정 및 문제 해결 절차는 당사 자료에 포함되어 있습니다. 유지보수 가이드.
