Взаимозаменяемый алмаз Многопильный станок Машины
Высокопроизводительные системы пакетной нарезки для магнитов NdFeB, кремниевых слитков, сапфира и твердых хрупких материалов — с возможностью обработки заготовок размером от 430 мм до 1000 мм.
Что такое многопроволочная сабельная пила?
В многопроволочной пиле с возвратно-поступательным движением используется длинная катушка проволоки с алмазным покрытием (обычно диаметром 0,13–0,25 мм и длиной до 30 000 м), которая совершает возвратно-поступательные движения вперед и назад по прецизионно отшлифованным роликовым узлам. Несколько сегментов проволоки движутся параллельно по роликам, что позволяет выполнять десятки одновременных разрезов за один проход — идеально подходит для крупномасштабной нарезки пластин и резки блоков.
Это принципиально отличается от бесконечная алмазная проволочная пила, В таких пилах используется короткая замкнутая проволока (обычно 1–10 м), непрерывно вращающаяся в одном направлении. В то время как проволочные пилы с бесконечной петлей отлично подходят для точной резки отдельных деталей, профильной резки и мелкосерийных научно-исследовательских работ, многопроволочные пилы возвратно-поступательного действия предназначены для промышленного серийного производства, где приоритетом является производительность.
Когда следует выбирать многопроволочную сабельную пилу?
Если ваша операция требует нарезки больших объемов блоков неодимовых магнитов NdFeB, кремниевых слитков, сапфировых заготовок или керамических заготовок на однородные тонкие пластины (0,3–25 мм), то многопроволочная возвратно-поступательная пила обеспечит значительно более высокую производительность, чем однопроволочные системы.
Компания Vimfun поставляет технологии обоих семейств — проволочные пилы с бесконечной петлей для точной резки отдельных деталей и для многопроволочных пил возвратно-поступательного действия в серийном производстве — поэтому мы можем порекомендовать подходящую систему для вашего конкретного материала, объема и требований к допускам.
Линейка станков
Многофункциональные проволочные слайсеры
›QY-430DB — Инвертированный колебательный генератор
›QYGS-600D — Высокоскоростной инвертированный
›QYGS-430ZB — Колебательный прецизионный
›QYZS-750SZ — Большая двухпозиционная станция
Системы петлевых проводов
Модели многопильных сабельных пил
Шесть конфигураций станков: от высокоточной обработки тонких срезов до высокоточной выравнивающей обработки. Все оснащены сервоуправлением EtherCAT, мониторингом в реальном времени и защитой от обрыва проводов.

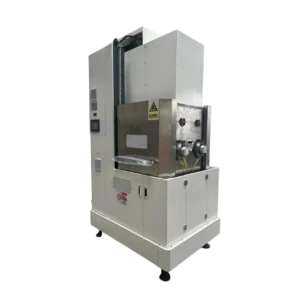

Многопроволочная пила DIamond для кремниевых пластин
- Максимальная длина заготовки (мм): 490
- Максимальная ширина заготовки (мм): 300
- Максимальная высота заготовки (мм): 300
- Перевернутая конструкция
- Многопроводная пила
Осциллирующий многопроводной станок для резки
- Максимальная длина заготовки (мм): 380
- Максимальная ширина заготовки (мм): 160
- Максимальная высота заготовки (мм): 150
- Технология поворотной резки
- Технология обратной резки
Полное сравнение технических характеристик
| Модель | Тип | Максимальная заготовка | Ломтик | Мощность | Размер (мм) |
|---|---|---|---|---|---|
| QY-430DB | Инвертированный колебательный | 380×160×150 | 0,3–3 мм | 26 кВт | 2450×2000×2000 |
| QYGS-600D | Высокоскоростной инвертированный | 660×160×150 | 0,3–3 мм | — | 2450×2000×2000 |
| QYGS-430ZB | 3-осевой колебательный | 430×160×150 | 0,5–3 мм | ≤15 кВт | 2200×2000×2600 |
| QY-630SZ | 4-осевой двухпозиционный | 630×160×150 ×2 | 1,5–20 мм | 38 кВт | 2450×2000×2000 |
| QYZS-750SZ | 4-осевой двухпозиционный | 750×180×150 ×2 | 1,5–20 мм | 42 кВт | 2450×2000×2000 |
| QY1000-SZ | 4-осевой двухплитный | 1000×200 ×2 | 1,5–25 мм | 85 кВт | 2900×2300×2600 |
| Кусачки для проволоки | Обратный цикл | 200–900 стержень | 1,5–25 мм | 8 кВт | 1950×1750×2160 |
| Монокристаллический кроппер | Обрезка петель | Φ230–330 | 1–5 мм | — | 5950×2100×2700 |
Основные технологические особенности
Инвертированная осциллирующая резка
Провод соединяется под косым углом, уменьшая площадь контакта. 30%+ быстрее, переключается во время работы.
Система зажимного шпинделя
Подшипники с масляным охлаждением обеспечивают постоянную скорость вращения проволоки. Синхронизация нескольких шпинделей минимизирует разницу температур на всех этапах обработки.
Управление шиной EtherCAT
Полное сервоуправление по всем осям с временем отклика менее миллисекунды для синхронизированного управления в реальном времени.
Защита от обрыва проводов
Мгновенная остановка при обнаружении повреждения. Многоуровневая сигнализация: предупреждение, пауза или полное отключение.
Компоненты премиум-класса
Линейные направляющие и шариковые винты международных производителей. Шпиндель из специальной стали с прецизионной шлифовкой.
Гибкая конфигурация
2-осевая система с возможностью расширения до 3-осевой. Двухпозиционная система удваивает производительность. Включение/выключение осцилляции во время резки.
Демонстрационные видеоролики по резке канатной пилой
Плейлист
0:16
0:16
0:16
Часто задаваемые вопросы
Многопроволочная пила использует длинную катушку алмазной проволоки (до 30 000 м), которая перемещается возвратно-поступательно по нескольким роликам, выполняя множество одновременных распилов за один цикл. бесконечная петля проволочная пила Используется короткая замкнутая проволока, непрерывно движущаяся в одном направлении. Многопроволочные пилы предназначены для серийного производства; пилы с непрерывной проволокой — для точной обработки отдельных деталей.
Магниты NdFeB, магниты SmCo, феррит, кремний, сапфир, высокоэффективная керамика (оксид алюминия, диоксид циркония, карбид кремния), кварц, кристаллы, молибден, золото, мрамор и различные сплавы.
QY-430DB и QYGS-600D: до 0,3 мм. QYGS-430ZB: до 0,5 мм. Более крупные модели работают с толщиной 1,5 мм и более.
Сочетает перевернутую (сверху вниз) ориентацию с качающимся рабочим столом. Колебание уменьшает площадь контакта, снижая усилие резания и повышая скорость на 30%+. Может включаться/выключаться во время работы.
Да. Пильные полотна QYZS-750SZ и QY1000-SZ являются прямой заменой пильных полотен с более узким пропилом (проволока 0,13 мм против полотна 0,5-1,0 мм), более эффективным использованием материала и лучшим качеством поверхности.
Да. Мы поставляем и то, и другое. алмазная проволока катушечного типа для сабельных пил и бесконечные петли из алмазной проволоки для пил с петлевой проволокой.
Комплексная гарантия, круглосуточная техническая поддержка, удаленная диагностика, установка на месте, обучение операторов и оптимизация процессов.
