SVI 250-80
Cette scie à fil ultra-grande utilise une boucle de fil diamanté à grande vitesse comme outil de coupe pour couper des matériaux tels que le graphite, le carbone-carbone, les céramiques et d'autres matériaux qui ne nécessitent pas de liquide de coupe.
Il est conçu pour les matériaux de grande taille, d'une longueur maximale de 2,5 mètres.
Il dispose de deux systèmes de coupe, l'un pour le tranchage, l'autre pour la coupe de profils complexes.
Le point fort de ce câble ultra-grand est son système d'exploitation hautement intelligent, qui peut se connecter à des réseaux sans fil et permettre des diagnostics et des mises à niveau à distance. Le fabricant peut diagnostiquer rapidement les problèmes liés à l'équipement et en assurer la maintenance, ce qui réduit considérablement la probabilité de défaillance de l'équipement. Il s'agit d'un avantage crucial pour les clients d'outre-mer, qui répond parfaitement aux préoccupations concernant les problèmes de service après-vente.
| Non. | Nom | Spécifications |
| 1 | Longueur maximale de la pièce (mm) | 2500 |
| 2 | Largeur maximale de la pièce (mm) | 800 |
| 3 | Hauteur maximale de la pièce (mm) | 800 |
| 4 | Course de l'axe X de la table de travail (mm) | 2500 |
| 5 | Déplacement de l'axe Y de la table de travail (mm) | 750 |
| 6 | Vitesse maximale du fil diamanté (m/s) | 38 |
| 7 | Incrément d'avance minimum sur l'axe Y (mm) | 0.01 |
| 8 | Incrément d'alimentation minimum sur l'axe Z (mm) | 0.01 |
| 9 | Répéter la précision du positionnement sur l'axe Y (mm) | 0.03 |
| 10 | Répéter la précision du positionnement sur l'axe Z (mm) | 0.03 |
| 11 | Consommation électrique totale (kW) | 4 |
| 12 | Source de courant | 220V 50Hz |
| 13 | Taille de la machine (mm) | 3500*1700*3000 |
| 14 | Poids de la machine (kg) | 4500 |
| 15 | Pression atmosphérique (MPa) | 0.15-0.25 |

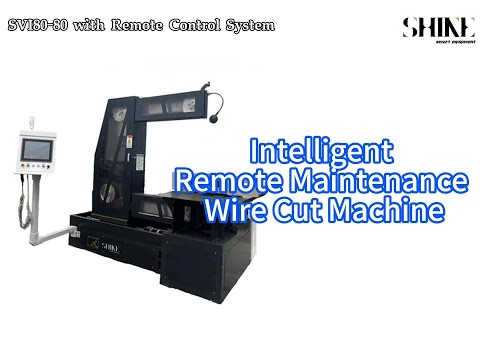

Scie à fil ultra-grande SVI 250-80 Présentation de l'effet de coupe sur site du client
Cliquez pour regarder d'autres vidéos montrant notre machine à découper en action.
Cette machine dispose de 2 systèmes de contrôle, vous pouvez passer du système de tranchage au système de coupe de profil.
Voici des vidéos sur la façon dont il coupe les tranches
Voici des vidéos sur la coupe de profils complexes
Comparaison entre une scie à ruban diamantée et une scie à fil diamanté unique
Aspect | Scie à ruban diamant | Scie à fil diamanté sans fin |
Mécanisme de coupe | Utilise une boucle continue de bande diamantée comme outil de coupe. | L'utilisation d'une boucle continue de fil diamanté comme outil de coupe. |
Vitesse de coupe | Vitesse de coupe généralement plus lente en raison du mouvement de la bande. | Vitesse de coupe plus rapide grâce au mouvement linéaire continu du fil. |
Largeur de saignée | A généralement une largeur de saignée plus large, ce qui entraîne davantage de gaspillage de matériau. | Minimise la largeur du trait de scie, ce qui entraîne un gaspillage de matériau minimal. |
Qualité de la surface de coupe | Peut nécessiter des étapes de polissage supplémentaires pour obtenir une finition lisse. | Coupe et polit simultanément, assurant une surface lisse et brillante. |
Polyvalence | Convient aux coupes basiques et aux lignes droites. | Très polyvalent, adapté aux formes complexes et aux designs complexes. |
Précision | Précision modérée ; peuvent ne pas réaliser des conceptions complexes avec précision. | Offre une haute précision, idéale pour les composants complexes en graphite. |
Efficacité matérielle | Peut être moins économe en matériaux en raison de coupes plus larges. | Maximise l’efficacité du matériau avec des coupes étroites. |
Génération de poussière | Génère plus de poussière, nécessitant potentiellement des systèmes d’extraction de poussière. | Produit un minimum de poussière, contribuant à un environnement de travail plus propre. |
Application | Principalement utilisé pour des tâches de coupe plus simples | Idéal pour divers découpages Les besoins de l'entreprise, en particulier les pièces complexes en graphite, sont très importants. |
Cas d'utilisation idéal | Coupes droites basiques en graphite. | Coupes de précision, conceptions complexes et composants complexes en graphite. |
Caractéristiques du produit : Scie à fil ultra-grande / équipement de coupe de fil en graphite et en diamant
SVI250-80 est configuré avec des axes de coordonnées orthogonales XY, ce qui permet une découpe automatique des profils. L'équipement est équipé de deux séries de programmes, qui peuvent être utilisés pour la découpe de contours et le tranchage. Il est très facile à utiliser.
- Conception compacte et peu encombrante : Grâce à sa structure simple et compacte, notre équipement occupe un minimum d'espace au sol tout en offrant des capacités de coupe impressionnantes. Malgré son faible encombrement, il offre une grande taille de coupe, ce qui permet de trancher facilement divers matériaux.
- Configuration de coupe verticale : La configuration de coupe verticale de notre équipement facilite la découpe pratique et précise des contours des matériaux. Cette configuration garantit un accès optimal à la zone de coupe, ce qui permet de découper avec précision et efficacité des formes et des profils complexes.
- Technologie de coupe du fil diamanté en boucle fermée : Équipé d'un outil de coupe de fil diamanté en boucle fermée, notre équipement garantit des performances de coupe précises et efficaces. Avec des diamètres de fil allant de 0,65 à 0,8 mm, notre machine offre des largeurs de trait de scie étroites, ce qui permet de réduire au minimum la production de poussière et l'accumulation de débris concentrés pendant le processus de coupe.
- Résistance minimale à la coupe : Le fil de coupe fin et la résistance de coupe minimale de notre équipement minimisent le risque d'écaillage ou d'endommagement des bords du matériau pendant la coupe. Cela garantit des surfaces de coupe propres et lisses, préservant l'intégrité du matériau et minimisant les besoins de post-traitement.
- Fonctionnalité de programmation puissante : Nos équipements sont dotés d'une fonctionnalité de programmation robuste, capable de s'intégrer de manière transparente aux dessins de CAO pour en faciliter l'utilisation. Les utilisateurs peuvent ainsi importer et exécuter des tâches de découpe directement à partir de fichiers CAO, ce qui rationalise le processus de découpe et garantit la précision.
- Maintenance et contrôle à distance : Conçus dans un souci de commodité et d'efficacité, nos équipements prennent en charge la maintenance et le contrôle à distance par les fabricants. Cette fonction permet le diagnostic, le dépannage et le contrôle à distance, ce qui améliore le temps de fonctionnement de l'équipement et minimise les temps d'arrêt pour les tâches de maintenance.
Métal Poreux
Industrie du stockage de l'énergie
Le fil diamanté sans fin peut couper les métaux poreux et les nettoyer sans endommager la structure du matériau.
Usinage du graphite
Industrie des semi-conducteurs et de l'énergie solaire
Il est largement utilisé pour couper des produits en graphite de différentes tailles tels que des bateaux en graphite, des électrodes, des moules, des composants de fours industriels, des creusets en graphite, des anodes de batteries...
Composites carbone-carbone
Aérospatiale, industrie automobile
Notre scie à fil sans fin peut couper des matériaux carbone-carbone sans délamination,
Corps vert en céramique
Céramique Céramique
La vitesse de coupe des céramiques vertes est très rapide et l'angle de coupe des formes spéciales est également parfait.
Carton ondulé
Industrie des animaux de compagnie et de l'emballage
Cette machine peut couper le papier ondulé très rapidement et maintenir la structure du papier. Elle est largement utilisée pour couper le papier pour chat.
Coupe de matériaux de très grande taille
Applications industrielles et industrie de l'énergie
Utilisé dans la production de composants tels que les creusets, les échangeurs de chaleur et les écrans thermiques dans les fours industriels à haute température.
Netteté exceptionnelle
Qualité de surface supérieure
Largeur minimale de la bande de roulement
Faibles émissions de poussières
Haute précision
Un système très simple
Protection complète du système
Un service après-vente sans souci
Longueur de coupe polyvalente
Quelle est l'épaisseur maximale que la machine peut traiter pour la découpe ?
Quelle est la différence entre cette scie à fil et la scie à ruban ?
La vitesse de coupe serait similaire, mais la qualité de la surface de coupe de la scie à fil est bien meilleure et la perte de kerf est plus faible.
