왜 비싼 기계에서도 사파이어 웨이퍼가 깨질까요? 저는 경질 취성 재료 절단기 분야에서 6년 동안 일해왔습니다. 이 문제로 시간과 돈을 낭비하는 것을 보았습니다. 경질 취성 재료 절단을 위한 다축 다이아몬드 와이어 톱.
이 게시물에서는 어떤 다축 다이아몬드 와이어 톱이 사파이어에 탁월한지 알려드리겠습니다. 경도, 와이어 종류, 속도 및 설정에 대해 이야기하겠습니다. 또한 실제 사용 사례와 올바른 제품을 선택하는 데 도움이 되는 쇼핑 가이드도 찾을 수 있습니다.
다축 다이아몬드 와이어 톱이란 무엇이며 왜 중요할까요?

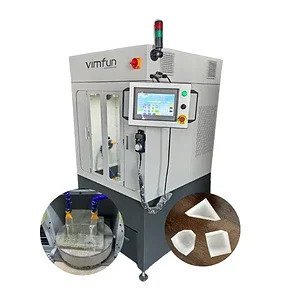

다이아몬드 코팅 와이어를 사용하여 단단한 재료를 절단합니다. 다축 다이아몬드 와이어 톱. 일반적인 예로는 사파이어, 탄화규소 및 광학 유리 등이 있습니다. 와이어와 작업물을 여러 방향으로 움직입니다. 이를 통해 각도와 깊이에 대한 더 많은 제어를 제공합니다.
와이어는 루프 모양이며 마모를 통해 재료를 제거합니다. 그렇기 때문에 무한 다이아몬드 와이어 톱이라고 합니다. 광학 재료 절단, 반도체 재료 절단 및 LED 제조에 사용됩니다. 크리스탈 커팅 머신이라고도 합니다.
다축 다이아몬드 와이어 톱 – 빠른 사양 개요
| 기능 | 기술 세부 정보 |
| 와이어 유형 | 다이아몬드 코팅 강철 또는 복합 와이어 |
| 축 개수 | 2축, 4축 또는 5축 |
| 재료 범위 | 사파이어, SiC, 석영, 광학 유리 |
| 절단 유형 | 직선형, 각도형, 곡선형, 맞춤형 프로파일 |
| 와이어 속도 | 초속 5~40m |
| 냉각수 시스템 | 수성 슬러리 또는 DI수 제트 |
| 표면 마감 | 사파이어에서 Ra < 1 µm |
와이어 톱으로 사파이어를 절단하기 어려운 이유는 무엇인가요?
사파이어는 모스 경도 9입니다. 다이아몬드만이 더 단단합니다. 이것이 모든 사파이어 절단기에서 매우 까다로운 이유입니다.. 모든 방향에서 동일한 결정 구조를 갖지 않습니다. 이 방향으로 절단하면 한 가지 방식으로 작동합니다. 저 방향으로 절단하면 다른 방식으로 작동합니다.
기계가 기울이거나 회전할 수 없으면 칩과 균열이 발생합니다. 잘못된 공급 속도, 장력 또는 냉각수는 전체 배치에 손상을 줄 수 있습니다. 이상적인 해결책은 장력 제어 및 사용자 정의 가능한 설정을 갖춘 정밀 다이아몬드 와이어 톱입니다.
결정 방향이 모든 것을 바꾸는 이유는 무엇인가요?
사파이어는 올바른 각도로 절단해야 합니다. 두 가지 주요 방향이 있습니다. C축과 A축. 작업물은 다축 와이어 톱 기계를 사용하여 기울이고 회전할 수 있습니다. 이를 회전축 가공이라고 합니다. 결정 구조에 따라 절단을 보존합니다.
- C축 절단은 ±0.5도 이내의 와이어 각도가 필요합니다.
- A축 절단은 더 간단하지만 여전히 축 제어가 필요합니다.
- 잘못된 정렬은 미세 균열과 표면 손상을 유발합니다.
- 다축 제어는 스크랩률을 최대 40%까지 줄일 수 있습니다.
사파이어 와이어 입자 대 절단 속도: 무엇이 가장 효과적일까요?
| 와이어 입도 (µm) | 절삭 속도 (m/s) | 표면 거칠기(Ra) | 최상의 사용 |
| 8–10 µm | 15–20 m/s | 0.8–1.2 µm | 얇은 웨이퍼, LED 기판 |
| 15–20 µm | 20~30m/s | 1.5–2.5 µm | 두꺼운 부품, 구조용 슬래브 |
| 30+ µm | 25~40m/s | 3.0–5.0 µm | 거친 블록, 사전 성형 |
| 전기도금 | 10–25 m/s | 0.5–1.0 µm | 초정밀 사파이어 웨이퍼 |
사파이어 절단 품질에 영향을 미치는 주요 요인
- 와이어의 장력은 일정해야 합니다. 장력이 변하면 와이어가 휘어져 절단 경로에서 벗어날 수 있습니다.
- 결정 내 단단한 결정립계 주변에서는 공급 속도를 줄여야 합니다.
- 냉각수 흐름은 절단 중 열과 칩을 제거합니다.
- 다축 와이어 절단기에서 축 동기화를 사용하여 와이어를 적절한 경로에 유지하십시오.
다이아몬드 와이어 절단기는 SiC와 사파이어를 어떻게 처리합니까?
탄화규소(SiC)와 사파이어 모두 단단하고 부서지기 쉽습니다. 하지만 동일하지는 않습니다. SiC가 더 단단합니다. 또한 와이어 마모가 더 빠릅니다. 사파이어는 약간 더 부드럽습니다. 하지만 열과 충격에 더 취약합니다.
탄화규소 절단기에 적합한 설정은 사파이어에는 적합하지 않습니다. 차이점을 이해하면 단단하고 부서지기 쉬운 재료 절단기 하나로 더 많은 것을 얻을 수 있습니다.
SiC 대 사파이어: 나란히 비교
| 속성 | 사파이어 (Al₂O₃) | 탄화규소(SiC) |
| 모스 경도 | 9.0 | 9.0–9.5 |
| 파괴 인성 | 낮은 | 중간-낮음 |
| 열 민감도 | 높은 | 중간 |
| 와이어 마모율 | 보통 | 높은 |
| 이상적인 와이어 속도 | 15–25 m/s | 20–35 m/s |
| 공급 속도 | 0.1–0.3 mm/min | 0.2–0.5 mm/min |
| 냉각수 필요 | 높은 | 중간-높음 |
사파이어는 SiC보다 느린 이송 속도와 더 많은 냉각수가 필요합니다. SiC는 와이어를 더 빨리 마모시킵니다. 괜찮은 다축 다이아몬드 와이어 톱은 조정 없이 둘 다 할 수 있어야 합니다.
재료별 장단점
사파이어 절단 – 장점:
- 얇은 와이어로 인한 절단 폭 손실 감소
- 표면 연마가 상당히 매끄러울 수 있습니다.
- 광학 부품의 복잡한 모양 절단을 위한 다축
사파이어 절단 – 단점:
- 진동이나 충격에 취약함
- 절단 중 세심한 열 제어 필요
- 부드러운 재료보다 와이어 마모가 더 빠름
SiC 절단 – 장점:
- 와이어 속도 증가로 더 빠른 절단
- 한 번에 여러 웨이퍼 슬라이스 가능
- 표준 슬러리 시스템과 함께 작동
SiC 절단 – 단점:
- 마모 증가로 인해 와이어가 더 빨리 마모됩니다.
- 와이어를 더 자주 교체해야 합니다.
어떤 산업에서 이 기계를 사용하나요?
- LED 및 포토닉스 – LED 기판용 사파이어 웨이퍼
- 반도체 팹 – EV 전력 부품용 SiC 웨이퍼
- 방위 및 광학 – 사파이어 창 및 돔 형태
- 연구소 – 광학 재료 절단 기계 작업 및 결정 테스트
다축 다이아몬드 와이어 톱의 주요 실제 용도는 무엇인가요?
그만큼 다축 다이아몬드 와이어톱 진정한 제조 기계입니다. 이것은 실험실만을 위한 것이 아닙니다. 휴대폰 디스플레이용 사파이어와 전기 자동차 전력 부품용 SiC 웨이퍼를 절단합니다. 점점 더 많은 조직에서 경질 재료용 정밀 절단 기계 시스템을 사용하기 시작하고 있습니다.
더 높은 수율, 더 깨끗한 절단 결과를 얻습니다. 품질이 향상됩니다. 폐기물이 최소화됩니다. 다음은 이 기계가 달성할 수 있는 것을 보여주는 네 가지 주요 비즈니스의 실제 사례입니다.
실제 산업 사용 사례 및 결과
| Industry | 절단 재료 | 사용된 기계 | 주요 결과 |
| LED 제조 | 사파이어 (2–6인치 웨이퍼) | 다축 다이아몬드 와이어 톱 | 35% 더 적은 톱날 손실 vs. 블레이드 절단 |
| 전력 전자공학 | SiC (4H-SiC) | 탄화규소 절단기 | 웨이퍼 수율 28% 증가 |
| 방위 광학 | 사파이어 돔 블랭크 | 정밀 다이아몬드 와이어 톱 | 표면 마감 Ra < 0.6 µm 달성 |
| 연구 / 광학 | 석영, LiNbO₃ | 광학 재료 절단기 | ±0.2° 이내 각도 절단 |
VIMFUN이 귀하의 절단 요구에 현명한 선택인 이유
VIMFUN은 고품질 다축 와이어 톱 기계를 생산합니다. 사파이어 및 SiC와 같은 단단한 재료용 기계를 제작합니다. 제공하는 내용은 다음과 같습니다.
- 회전 축 가공: C축 및 A축 사파이어 절단
- 자동 장력 제어 설계의 무한 다이아몬드 와이어 톱
- 각 재료에 대한 속도 및 공급 속도 조절 용이
- 반도체 재료 절단 및 LED 제조에 검증됨
VIMFUN은 다이아몬드 와이어 절단기를 구입하기에 이상적인 장소입니다.
구매 전 확인해야 할 사항은 무엇인가요?
- 축 개수 – 복잡한 사파이어 프로파일의 경우 4축 또는 5축
- 와이어 속도 범위 – 5 ~ 40 m/s
- 장력 모니터 – 실시간 피드백으로 와이어 파손 방지
- 냉각 시스템 – DI수 또는 슬러리 내부 공급
사파이어용 다축 다이아몬드 와이어 톱은 어떻게 설정하나요?
올바른 설정은 시간과 재료를 절약해 줍니다. 많은 작업자가 단계를 무시하고 전체 배치를 손실합니다. 사파이어는 섬세한 돌입니다. 설정 오류 하나가 가장자리 균열이나 표면 손상을 일으킬 수 있습니다.
올바르게 설정하는 첫 번째 단계는 정밀 절단기 축 정렬입니다. 그런 다음 와이어 장력을 확인하고 냉각수 흐름을 테스트하며 항상 시험 절단을 수행한 후 전체 생산에 들어갑니다. 올바른 결과를 위해 다음 절차를 따르십시오.
단계별 설정 가이드
- 1단계: 사파이어 조각을 축 홀더에 고정합니다. 흔들림은 표면을 손상시킵니다.
- 2단계: 사파이어에 적합한 양으로 와이어 장력을 조절합니다. 너무 팽팽하면 끊어집니다. 너무 느슨하면 절단이 흔들립니다.
- 3단계: 프로그램 축의 결정 방향 경로. 공급업체의 C축 또는 A축 데이터를 사용하십시오.
- 4단계: 와이어가 움직이기 전에 냉각수를 켜십시오. 사파이어는 와이어 아래에서 빠르게 뜨거워집니다.
- 5단계: 처음 2mm는 50% 속도로 시작하십시오. 와이어가 제대로 추적되면 전체 속도로 실행하십시오.
- 6단계: 초기 절단 후 표면을 검사하십시오. 마감이 좋지 않으면 그릿이나 속도를 변경하십시오.
자주 묻는 질문
다축 다이아몬드 와이어 톱이란 무엇입니까?
다이아몬드 와이어는 다축 다이아몬드 와이어 톱에서 단단한 재료를 절단하는 데 사용됩니다. 하나 이상의 운동 축을 가지고 있습니다. 이를 통해 한 번의 설정으로 여러 각도로 절단할 수 있습니다.
- 2-5축에서 작동
- 사파이어, SiC, 석영 및 광학 유리 절단
- 블레이드 절단보다 커프 손실이 적음
사파이어를 절단하기 어려운 이유는 무엇입니까?
사파이어는 모스 경도계에서 9입니다. 다양한 방향으로 절단할 때 다르게 반응합니다. 부적절한 축 각도로 인한 균열 및 표면 손상.
- 웨이퍼 보호를 위해 정밀한 축 절단이 필요합니다.
- 열이 빠르게 축적되므로 냉각수가 필수적입니다.
- 전착 와이어는 사파이어에 가장 뛰어난 광택을 제공합니다.
하나의 기계로 사파이어와 SiC를 모두 절단할 수 있습니까?
네. 괜찮은 다축 다이아몬드 와이어 톱으로 둘 다 할 수 있습니다. 각 재료에 대해 와이어, 장력, 공급 속도 및 속도를 수정합니다.
- SiC는 더 높은 장력과 더 빠른 속도가 필요합니다.
- 사파이어는 더 느린 이송 속도와 더 많은 냉각이 필요합니다.
- VIMFUN 기계는 두 가지 재료에 대한 사전 설정을 제공합니다.
회전 축 가공이란 무엇입니까?
회전 축 가공은 절단 중에 공작물을 제어된 축을 따라 회전시키는 것을 포함합니다. 이를 통해 일반 기계로는 달성할 수 없는 곡선 및 각진 절단이 가능합니다.
- C축 및 A축 사파이어 절단에 필요
- 광학 돔, 프리즘 및 모양 웨이퍼에 사용
- ±0.2도 이내의 절단 정확도
결론
사파이어 절단 도구는 다축 다이아몬드 와이어 톱입니다. 블레이드 톱은 사파이어를 손상시키고 재료를 낭비합니다. 여기서 다축 시스템이 등장합니다. 이 시스템은 하나의 기계로 축 각도, 와이어 장력 및 열을 모두 관리합니다. LED, 광학 및 반도체 재료 절단 측면에서 그 결과는 스스로 말해줍니다.
VIMFUN 정밀 다이아몬드 와이어 톱 기술 분야의 신뢰할 수 있는 이름입니다. 이들은 단단한 재료 가공을 위한 장비를 개발합니다. 지금 VIMFUN을 방문하여 이상적인 절단 솔루션을 얻으십시오.
