SG20-R
Vimfun SG20-R 振動式ダイヤモンドワイヤーソー は、加工用に設計された高精度切断システムです。 非常に硬くて脆い材料, 、 特に NdFeB磁石やSmCo磁石などの磁性材料.
実績のあるSG20プラットフォームをベースに、SG20-Rは革新的な スイング軸（振動軸） これにより、ワークピースが 切断中に振動するか、最大360度まで連続回転する. この独自の動作により、難削材の加工時における切断の安定性と効率が大幅に向上します。.
主な特徴
1. 振動切断技術
SG20-Rには 切削中にワークピースが振動できるようにするスイング軸.
2,360°回転ワークピース動作
SG20-Rは、発振に加えて、 ワークピースを最大360度回転させる 切断中。.
3. エンドレスダイヤモンドワイヤー技術
SG20-RはVimfunの エンドレスダイヤモンドワイヤーシステム, 閉ループ状のダイヤモンドワイヤが一方向に連続的に配置されている。.
いや。 | パラメータ | 技術仕様 |
1 | 作業台のサイズ（mm） | 200*200 |
2 | 最大加工高さ（mm） | 220 |
3 | ワークテーブルY軸移動量(mm) | 200 |
4 | ワークテーブルZ軸移動量(mm) | 220 |
5 | ダイヤモンドワイヤーの長さ（mm） | およそ1797年 |
6 | ダイヤモンドワイヤーの直径（mm） | 0.35-1.0 |
7 | ガイドホイールの仕様 | 直径260mm |
8 | ガイドホイールの溝の数 | 3 |
9 | ダイヤモンドワイヤーの線速度（m/秒） | 最大58 |
10 | 駆動モーター出力（kW） | 1.5 |
11 | 最大駆動モーター回転速度（RPM） | 4500 |
12 | 作業台Y軸最小送り量（mm） | 0.01 |
13 | 作業台Z軸最小送り量（mm） | 0.01 |
14 | 作業台Y軸の繰り返し精度（mm） | ±0.01 |
15 | 作業台のZ軸繰り返し精度（mm） | ±0.01 |
16 | 手動移動速度（mm/分） | 0～1000 mm/分（調整可能） |
17 | 切断速度（mm/分） | 0～1000 mm/分（調整可能） |
18 | 不規則形状の切断能力 | なし |
19 | 電源装置（三相5線式） | 220V 60Hz |
20 | 機器の寸法（長さ×幅×高さ）（mm） | 約1044×943×1810 |
21 | 総重量（kg） | 約560 |
SG20-Rの動作原理を解説した動画
主な機能の説明
振動切断技術
SG20-Rには 切削中にワークピースが振動できるようにするスイング軸. この振動運動により、ダイヤモンドワイヤと材料との接触面積が継続的に変化し、局所的な摩耗が軽減され、切削効率が向上します。.
この機能は、処理時に特に役立ちます。 超硬材料または磁性材料, 安定した切削条件が不可欠な場合。.
360°回転ワークピース動作
SG20-Rは、発振に加えて、 ワークピースを最大360度回転させる 切削加工時において、この機能により、均一な切削条件を維持しながら、円筒形や不規則な形状の柔軟な加工が可能になります。.
回転機能は、次のような用途に特に便利です。 磁石ブロックの切断、円筒形部品のスライス、精密材料加工.
エンドレスダイヤモンドワイヤーテクノロジー
SG20-RはVimfunの エンドレスダイヤモンドワイヤーシステム, 閉ループ状のダイヤモンドワイヤが一方向に連続的に流れる構造です。この設計により、従来のワイヤソーに見られるような逆回転動作が不要になります。.
利点は次のとおりです:
より高い切断速度
加工時の振動を低減
より滑らかな切断面
ワイヤーの寿命が長くなる
この技術によりSG20-Rは非常に安定した 硬質材料用ダイヤモンドワイヤー切断機.
高精度切断性能
この機械は、精密なリニアガイド、安定した張力制御、および高度なモーション制御システムを備えて設計されています。これらの機能により、 正確な送り出しと安定した切断性能, これにより、製造業者は厳しい寸法公差を実現できるようになる。.
安定した切断機構は生産にも役立ちます 表面が滑らかで、欠けがほとんどない, 追加の研削や研磨工程の必要性を低減します。磁性材料の効率的な加工
磁性材料など NdFeB磁石とSmCo磁石 それらは非常に硬く脆いため、従来の切削工具では加工が難しい。.
SG20-R振動ダイヤモンドワイヤーソーは、これらの材料に対して非常に効果的なソリューションを提供します。 精密なワイヤーカットによる振動切断動作, 切断時の安定性と生産性を大幅に向上させる。.
柔軟な材料適合性
SG20-Rは幅広い種類の切断に適しています。 硬くて脆い素材を含む：
NdFeB磁石
SmCo磁石
アドバンスト・セラミックス
炭化ケイ素セラミックス
グラファイト材料
光学材料
複合材料
この汎用性により、この機械は両方の用途に適しています。 工業製造および研究用途.
SG20-R振動式ダイヤモンドワイヤーソーを選ぶ理由
従来の切断技術と比較して、SG20-Rにはいくつかの重要な利点があります。
超硬質材料の切削安定性の向上
ダイヤモンドワイヤーの寿命が長くなる
切削力と振動の低減
表面品質の向上
柔軟な振動および回転切断機能
これらの利点により、SG20-Rは、 磁性材料、先進セラミックス、その他加工が困難な材料.
多くのメーカーがダイヤモンドワイヤーカットに切り替えている理由
多くのメーカーが以前は IDソー（内径鋸） 硬くて脆い材料をスライスするために。この技術は長年広く使用されてきましたが、現代の材料では、 磁性材料、サファイア、および先進セラミックス より高い精度とより優れた材料利用率が求められる。.
今日、より多くのメーカーが ダイヤモンドワイヤー切断技術, これにより、切削応力の低減、切削幅の縮小、およびより柔軟な加工能力が実現します。.
主な技術的相違点
| 特徴 | 内径鋸（IDソー） | ダイヤモンドワイヤーソー |
|---|---|---|
| 切削工具 | ダイヤモンドエッジの円形ブレード | 連続ダイヤモンドワイヤーループ |
| 切断動作 | 回転刃スライス | 高速ワイヤー研削 |
| 切り口幅 | 0.5～1.0mm | 最低 0.35 mm |
| ストレスを軽減する | より高い | より低い |
| 表面品質 | 仕上げ作業がさらに必要になる場合があります | 表面がより滑らか |
| 切断の柔軟性 | 主にストレートスライス | スライス、輪郭切断、多軸切断 |
| 材料利用 | より低い | より高い |

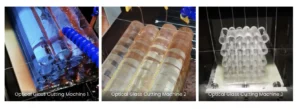

オプトエレクトロニクス
CNCガラス切断ワイヤーソー
このカッターは、LEDやレーザー技術に使用される合成サファイアやその他のクリスタルを成形するために使用される。
オプトエレクトロニクス
CNCガラス切断ワイヤーソー
このカッターは、LEDやレーザー技術に使用される合成サファイアやその他のクリスタルを成形するために使用される。
ジュエリーと高級品
CNCガラス切断ワイヤーソー
時計や高級電子機器ディスプレイ用の大型宝石やサファイアガラスの加工。
窯業
CNCガラス切断ワイヤーソー
この機種は、アルミナ（酸化アルミニウム）、炭化ケイ素、ジルコニア、コーディエライト、チタン酸塩などの工業用セラミックを切断することができます。
半導体産業
CNCガラス切断ワイヤーソー
半導体ウェハーやチップの土台となる石英などの水晶基板をスライスする装置。
コンパクトでクリーンなデザイン
比類なき切断効率
環境に優しい
内丸スライサーの優れた代替品
高精度切断
安全性
SG20-Rダイヤモンドワイヤーソーはどのような材料を切断できますか？
SG20-Rが磁性材料の切断に適しているのはなぜですか？
磁性材料など NdFeBとSmCo 非常に硬くて脆い。SG20-Rは ワークピースの振動軸, これにより、切削力がダイヤモンドワイヤ全体に分散され、局所的な応力が軽減されます。その結果、切削の安定性と表面品質が向上します。.
振動切断の利点は何ですか？
振動運動により、 ダイヤモンドワイヤーとワークピース. これは役立ちます：
ワイヤーの摩耗を軽減する
切断効率を向上させる
切断安定性を向上させる
ダイヤモンドワイヤーの寿命を延ばす
これは切断時に特に役立ちます 超硬質材料.
切削中にワークピースを回転させることは可能ですか？
そのマシンは特殊な環境やセットアップ条件を必要としますか？
この機器を購入した場合、どのような技術サポートや保証が受けられますか？
SG20-Rは研究室での使用に適していますか？
はい。SG20-Rはどちらにも適しています。 工業生産および研究ラボ. 柔軟な切断動作と高精度により、 材料試験、プロトタイプ開発、およびサンプル準備.
従来のワイヤーソーとの違いは？
従来のワイヤーソーは、キロメートル単位のワイヤーを往復させるため、方向転換や張力調整が必要だった。
Vimfunエンドレスワイヤーソーは、一方向に連続的に動く短い閉ループを使用することで、この問題を解消している。
これにより、切断効率が向上し、ワイヤーの寿命が延び、よりきれいで正確な切断が可能になります。
エンドレスダイヤモンドワイヤーソー操作中の安全上の注意事項は何ですか?
起動する前に必ず配線の整合性を確認してください。.
Vimfun マシンには、安全を確保するための緊急停止機能と速度監視機能が搭載されています。.
Vimfun ダイヤモンドワイヤーソーはカスタマイズや OEM サービスを提供していますか?
エンジニアリング チームは、クライアントの要件に基づいて、ワイヤの長さ、マシンのサイズ、自動化レベルを調整できます。.
