ワイヤーカットとレーザーカットの方法の比較
導入
精密切削は、半導体、光学、セラミック、炭素複合材、その他の先端材料において基本的な要件です。部品が薄型化し、性能に対する要求が高まるにつれて、メーカーはしばしば比較を行います。 ワイヤーカット 対laサーカット どの方法の方が精度が高く、熱の影響が少なく、表面品質がより安定するかを判断します。.
レーザー切断は、その高速性と柔軟性から、板金加工や薄膜加工において広く利用されています。しかし、サファイア、炭化ケイ素（SiC）、石英、光学ガラス、先進セラミックスといった硬くて脆い材料を切断する場合、レーザーによって発生する熱によって微小亀裂、熱応力、そして層の再鋳造が生じる可能性があります。.
対照的に、 ダイヤモンドワイヤー切断特に無限ループシステムでは、 非熱切断 切削抵抗が低く、振動を最小限に抑え、優れた切削性能を実現します。 マイクロクラック制御, そのため、高価値の脆性基板の有力な候補となります。.
この記事では、 プロセス比較 物理、表面の完全性、切断精度、カーフ幅分析、下流処理への影響に基づいて、ワイヤ切断とレーザー切断を比較します。.

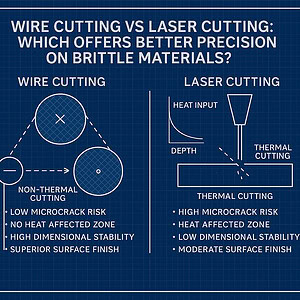

熱切断と非熱切断の挙動
ワイヤー切断とレーザー切断の最大の違いは熱の影響にあります。.
レーザー切断：熱処理
レーザー切断は、局所的な溶融、蒸発、そして熱伝導を利用しています。これにより、以下の現象が生まれます。
- 熱影響部（HAZ）
- 熱応力
- 刃先付近の微小亀裂
- 材料の再鋳造または破片
- 材料特性の変化の可能性（特に光学材料）
金属の場合、これらの問題は対処可能です。.
サファイアや SiC のような脆い材料の場合、歩留まりが大幅に低下します。.
ワイヤーカット：非熱処理プロセス
ダイヤモンドワイヤーは、材料を機械的に除去します。 研磨マイクロカッティング.
主な利点：
- 溶けない
- 温度勾配なし
- 再キャストレイヤーなし
- 熱影響部なし
この非熱的切断動作により、脆性材料の構造的完全性が確保され、スライス中に微小亀裂が発生するリスクが軽減されます。.
マイクロクラック制御と表面品質
レーザー切断における微小亀裂のリスク
- 急速加熱 + 急速冷却 = 熱衝撃
- 結晶面に沿った亀裂の伝播
- 二次研磨を必要とする表面下の損傷
- 厚い基板に対する安定性が低い
レーザー切断は、熱による跡が許容される薄いフィルムや価値の低い材料に最適です。.
ワイヤーカットマイクロクラック性能
ダイヤモンドワイヤは、ループに沿った何千もの切断ポイントに分散した研磨力を適用します。.
これにより、次のものが作成されます。
- 均一な応力分布
- 低チップ負荷
- 微小破壊の発生が非常に少ない
- 滑らかで予測可能な表面テクスチャ
サファイアやSiCの場合、ワイヤーカットは通常、表面下の損傷を軽減します。 30–60% レーザー加工に比べて。.
精度、カーフ幅、寸法精度
レーザー切断精度特性
レーザースポットのサイズによって、切り口の幅が決まります。.
利点：
- 微細なレーザースポットは20～50µmに達する
- 2Dプロファイルに最適
- 薄板材料の高速化
制限事項：
- 熱膨張は寸法安定性に影響を与える
- エッジのテーパーが発生する場合があります
- 厚くて脆い基板ではパフォーマンスが低下する
ワイヤーカット精度特性
ワイヤーカットは非常に安定した形状を実現します。
- 切り口幅: 0.12～0.35mm 線径に応じて
- 優れた厚さ精度
- 熱変形なし
- 200～500 mmのブロックでも直線切断が可能
- マルチスライス操作でも高い安定性
サファイア ウェーハなどの精密スライス アプリケーションの場合、通常、ワイヤ カットにより、スライスの厚さがより一定になり、寸法精度が向上します。.
さまざまな材料の切断：SiC、サファイア、ガラス、セラミック
レーザー切断
- ポリマー、金属、薄膜に最適
- 熱に弱い光学材料には適さない
- 厚い結晶基板上での性能が限られる
- 多孔質グラファイトや複合ブロックには適していません
ワイヤーカット
- SiCとサファイアに最適
- 石英と光学ガラスで優れた性能を発揮
- 先進セラミックス（Al₂O₃、ZrO₂）の優れた制御
- 大型グラファイトおよびカーボン複合ブロックに最適な方法
- 実際のユースケースのさらなる例については、 ワイヤー切断アプリケーション.
ワイヤーカットは、半導体ウェーハ加工、光学部品製造、精密セラミックス加工などで広く採用されています。材料固有の切断挙動については、当社の 切断材料ガイド.
コスト、スループット、メンテナンスの比較
レーザー切断
- 設備コストが高い
- 高いエネルギー消費
- 光路のクリーニングとキャリブレーションが必要
- 薄い材料でも高速
- 厚くて硬い基板の経済性が低い
ワイヤーカット
- 運用コストの削減
- マルチスライス切断のための高スループット
- 消耗品は最小限（ダイヤモンドワイヤ＋クーラント）
- 主に滑車と張力システムのメンテナンス
- 脆い基板の歩留まりが向上し、スクラップコストが削減されます
パフォーマンス比較表
| 特徴 | レーザー切断 | ダイヤモンドワイヤー切断 |
|---|---|---|
| 切断機構 | サーマル | 非熱的 |
| マイクロクラックリスク | 高い | 非常に低い |
| 熱影響部 | はい | なし |
| 切り口幅 | 非常に狭い | 狭くて安定している |
| 厚い材料の精密加工 | ミディアム | 非常に高い |
| 表面の滑らかさ | 中程度 | 素晴らしい |
| 適切な材料 | 金属、ポリマー、薄膜 | サファイア、SiC、ガラス、セラミックス、グラファイト |
| コスト効率 | ミディアム | 高い（特にマルチスライス） |
結論
比較すると ワイヤーカットとレーザーカット, 選択は材料の種類と精度要件に大きく左右されます。脆性材料、熱に弱い材料、あるいは高価値材料の場合、ダイヤモンドワイヤーカッティングは明確な利点をもたらします。
- 非熱切断
- マイクロクラック制御
- 非常に安定した寸法精度
- 均一な表面完全性
- SiC、サファイア、光学ガラス、セラミックス、グラファイトに対する優れた性能
レーザー切断は金属、複合材、薄膜には依然として有利ですが、ワイヤー切断は構造精度と材料保護の点で優れた方法です。機械の種類と構造の違いについては、当社の ワイヤーソーモデルの比較 ページ。.
👉 当社の 産業用ワイヤーソーシステム 非熱精密スライス用。.
FAQ — ワイヤーカットとレーザーカット
1. 脆性材料において、どの方法がより高い精度を実現しますか?
ワイヤーカットは脆い材料に対して優れた安定性を提供します。 非熱切断 熱衝撃と微小亀裂の形成を回避する方法です。.
2. レーザー切断によりサファイアや SiC に微小亀裂が生じますか?
はい。レーザー切断は熱勾配を生み出し、サファイアや炭化ケイ素などの結晶に亀裂が広がる原因となる可能性があります。.
3. 表面の滑らかさを向上させるプロセスはどれですか?
ワイヤーカットにより、特に光学ガラス、セラミック、グラファイトにおいて、欠陥の少ない滑らかな表面が得られます。.
4. ワイヤー切断はレーザー切断よりも遅いですか?
薄い材料の場合、レーザー切断の方が高速です。.
ワイヤーカットはより効率的です 大きなブロックまたはマルチスライスのウェーハスライス, 全体的な収益が向上します。.
5. 高価値材料の場合、どのプロセスがよりコスト効率に優れていますか?
ワイヤーカットは、スクラップ率を低減し、表面下の損傷を最小限に抑え、優れた寸法制御を実現するため、コスト効率が高くなります。.
