Pourquoi l'usinage magnétique est-il important ?
Le défi : les limitations des matières premières
Les matériaux magnétiques (NdFeB, SmCo, ferrite) produits par métallurgie des poudres ne répondent souvent pas aux exigences finales.
- Faibles tolérances : Les ébauches frittées manquent de précision dimensionnelle.
- Surfaces rugueuses : La surface moisie est souvent trop rugueuse.
- Fragilité extrême : Sensible aux contraintes thermiques et mécaniques.
La solution : l'usinage de précision
L'usinage transforme les " ébauches brutes " en " composants fonctionnels ".
- Atteindre des tolérances serrées : Essentiel pour les réseaux de segments moteurs.
- Intégrité des bords : Prévenir l'écaillage pendant l'exécution.
- Qualité de la surface : Garantir une planéité parfaite pour le revêtement.
Comment réaliser un usinage magnétique ?
Aperçu de la chaîne de traitement des matériaux magnétiques
Bien que les différents matériaux magnétiques aient des procédés de fabrication différents, le flux de fabrication généralisé comprend trois étapes critiques.
- Préparation et pressage des poudres
(pressage à sec, pressage isostatique) - frittage ou solidification par coulée
- vieillissement ou stabilisation thermique
- Mise en forme initiale (ébauches brutes)
*Les composants présentent généralement une tolérance dimensionnelle importante à cet endroit.
Détermine la précision finale, l'intégrité de surface et le rendement. Procédés courants :
- Découpe à la lame / hachage
- Découpe par fil EDM
- Découpe au diamant par fil long alternatif
- Coupe sans fin au fil diamanté
(boucle fermée, haute vitesse, trait de scie fin) - Rectification, rodage et superfinition
- Ébavurage / formation de chanfreins
- Finition de surface (rectification, rodage)
- revêtements protecteurs
(Ni, NiCuNi, époxy, parylène) - Stabilisation ou démagnétisation magnétique
Solutions d'usinage magnétique
Les matériaux magnétiques sont difficiles à usiner en raison de leur dureté élevée, de leur fragilité prononcée et de leur sensibilité à la démagnétisation thermique. Voici une analyse comparative des principales technologies d'usinage.
Découpe à la lame
(Lame de coupe diamantée)
- Courant pour les blocs de ferrite et de NdFeB
- La rigidité de l'outil est limitée ; épaisseur de la lame : 0,3–0,5 mm
- Génère une force de coupe latérale → risque d'ébréchure du bord
- L'accumulation de chaleur augmente le risque de microfissures.
- Le coût de l'équipement est relativement faible.
- Convient aux pièces de petite taille ou fines
- Perte de trait de scie relativement importante
- La rugosité de surface nécessite un meulage supplémentaire.
- Ne convient pas aux gros blocs ni aux SmCo cassants.
Découpage de fils par électroérosion
- Utilisé pour le NdFeB, le SmCo et les aciers magnétiques doux
- La découpe est thermique ; les zones affectées thermiquement modifient le comportement magnétique local.
- La carbonisation des bords peut nécessiter des opérations postérieures.
- Capacité de complexité de forme élevée
- Stable pour les matériaux épais et denses
- Apport de chaleur inévitable → risque de démagnétisation
- Vitesse de coupe relativement lente
- Largeur de coupe ≈ 0,25 mm, non optimale pour le rendement
- Ne peut pas inclure de ferrite ni de céramiques non conductrices.
Mouvements alternatifs traditionnels
Scie à fil diamanté
- Longueur du câble > 1000 m, mouvement alternatif
- Le changement de direction induit des vibrations
- Vitesse du câble limitée en raison de l'inversion
- Utilisé pour les gros blocs et les pièces longues
- Réduction du coût horaire relativement faible
- Des traces de fil sont visibles en surface.
- Taille de tranche fixe, manque de flexibilité
- Structure complexe, difficile à utiliser
- Coûts élevés des équipements
Scie à fil diamanté sans fin
- fil court en boucle fermée (< 10 m)
- Mouvement continu unidirectionnel sans inversion
- Tension stable (150–250 N) et vitesse élevée (70–84 m/s)
- Force de coupe réduite, vibrations minimales
- Surfaces lisses, peu sujettes aux dommages, sans marques de fil
- Précision et régularité dimensionnelles accrues
- Besoin réduit de post-broyage
- Efficacité 2 à 4 fois supérieure
- Ne convient pas aux blocs de très grande taille (blocs géants).
La différence entre le fil diamanté traditionnel et le fil diamanté sans fin
Pourquoi choisir la découpe au fil diamanté sans fin ?
Une technologie de découpe de précision en boucle fermée et à haute stabilité
Le fil diamanté sans fin est un fil court en boucle fermée (généralement < 10 m) qui se déplace en continu dans une seule direction à grande vitesse linéaire (jusqu'à 80 m/s). Le système maintient une tension constante (150-250 N), éliminant les vibrations et l'inversion de direction inhérentes aux systèmes à long câble conventionnels.
Largeur de coupe ultra-mince et rendement élevé
- Diamètre du fil jusqu'à 0,30 mm.
- Largeur de coupe typique 0,35–0,45 mm.
- Pour les blocs NdFeB et SmCo de grande valeur, cela se traduit directement par réduction des coûts.
Faible contrainte de coupe, écaillage minimal
- Parfait pour les céramiques magnétiques fragiles (ferrite) et les aimants frittés aux terres rares.
- Mouvement unidirectionnel uniforme et charge latérale réduite.
- L'écaillage des bords est considérablement réduit.
- La profondeur des dommages souterrains est moindre.
Qualité de surface supérieure
- Produit des surfaces lisses et sans rayures.
- Planéité et parallélisme améliorés.
- Besoin réduit de rodage ou de rectification.
- Indispensable pour les composants de précision des moteurs et des capteurs.
Haute efficacité de coupe
- Absence d'inversion de fil = vitesse linéaire stable beaucoup plus élevée.
- Démontrer typiquement 2 à 4 fois plus efficace que les systèmes alternatifs dans les matériaux magnétiques durs et cassants.
Cohérence accrue des processus
- Tension constante et mouvement unidirectionnel = stabilité dimensionnelle supérieure.
- Les variations d'une découpe à l'autre sont minimisées.
- Essentiel pour les réseaux d'aimants multi-segments là où l'accumulation des tolérances ne peut être tolérée.
Où Endless Wire s'intègre-t-il dans le flux de travail ?
Comprendre les étapes de création de valeur dans l'usinage magnétique.
| Étape du processus | Méthode typique | Rouleau de fil sans fin |
|---|---|---|
| Mise en forme vierge | Pressage, frittage, moulage | Pas impliqué |
| Coupe primaire | Lame à cercle intérieur, fil long | Avantage principal ADAPTATION PARFAITE |
| Découpe de précision | Lame à découper multifilaire | Grande flexibilité RECOMMANDÉ |
| Meulage et finition | Meulage à double extrémité | Pas impliqué |
| Revêtement de surface | Galvanoplastie (Ni/Zn) | Pas impliqué |
Applications typiques
La scie à fil diamanté sans fin est la solution idéale pour les matériaux magnétiques difficiles à usiner.

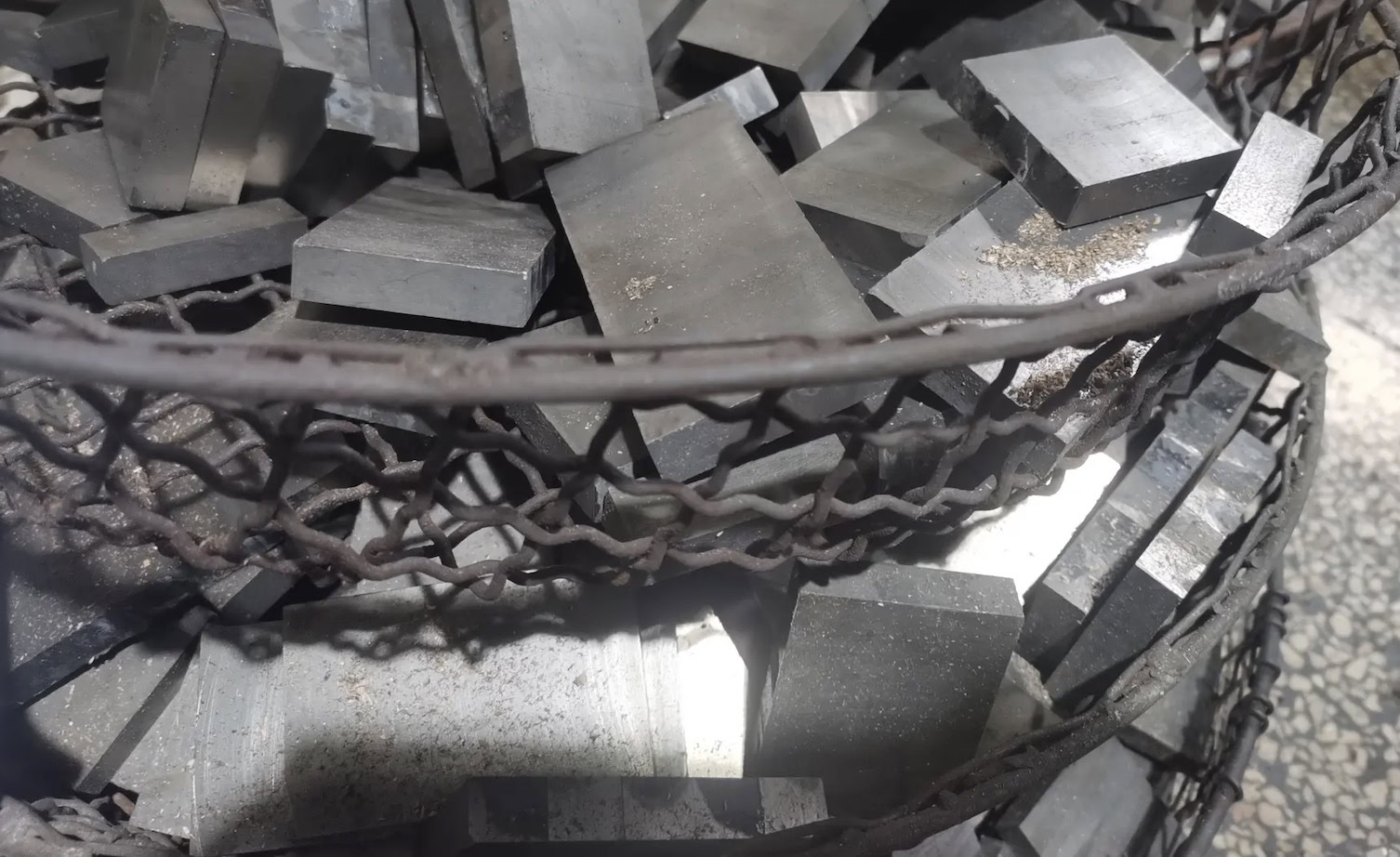

NdFeB fritté
- Dureté élevée + fragilité.
- La coupe à la lame provoque souvent des éclats.
- L'usinage par électroérosion (EDM) induit des dommages thermiques.
Idéal pour découper de gros blocs avec une perte minimale au niveau de la saignée.

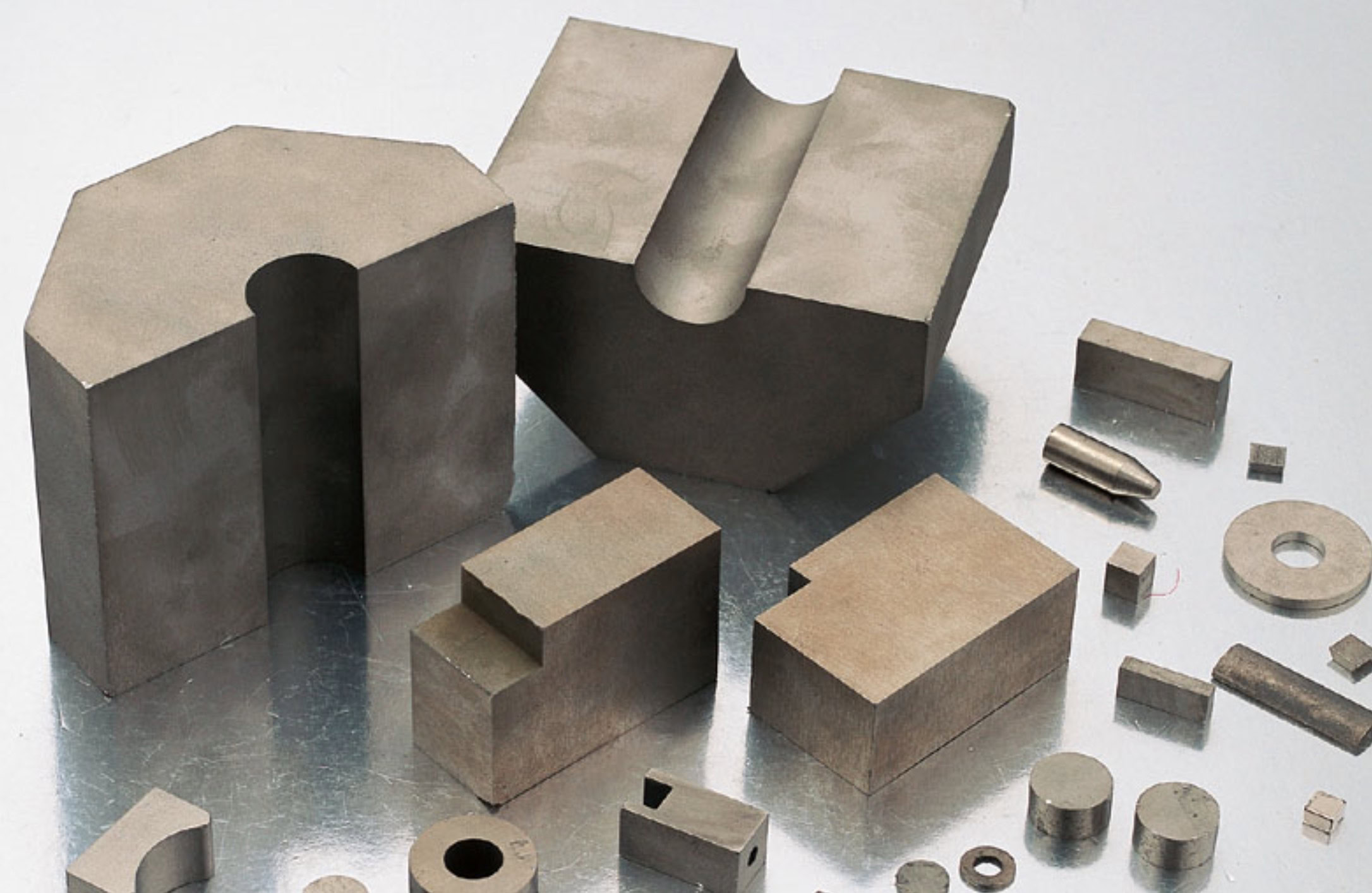

SmCo (Samarium-Cobalt)
- Matériau extrêmement fragile.
- Sensible aux contraintes thermiques → L'usinage par électroérosion n'est pas adapté.
Permet des coupes nettes et sans contrainte, sans choc thermique.
Ferrite (Céramique)
- Structure de type céramique.
- Sujet aux fractures sur les bords.
Surpasse la découpe au couteau avec des vibrations nettement inférieures.

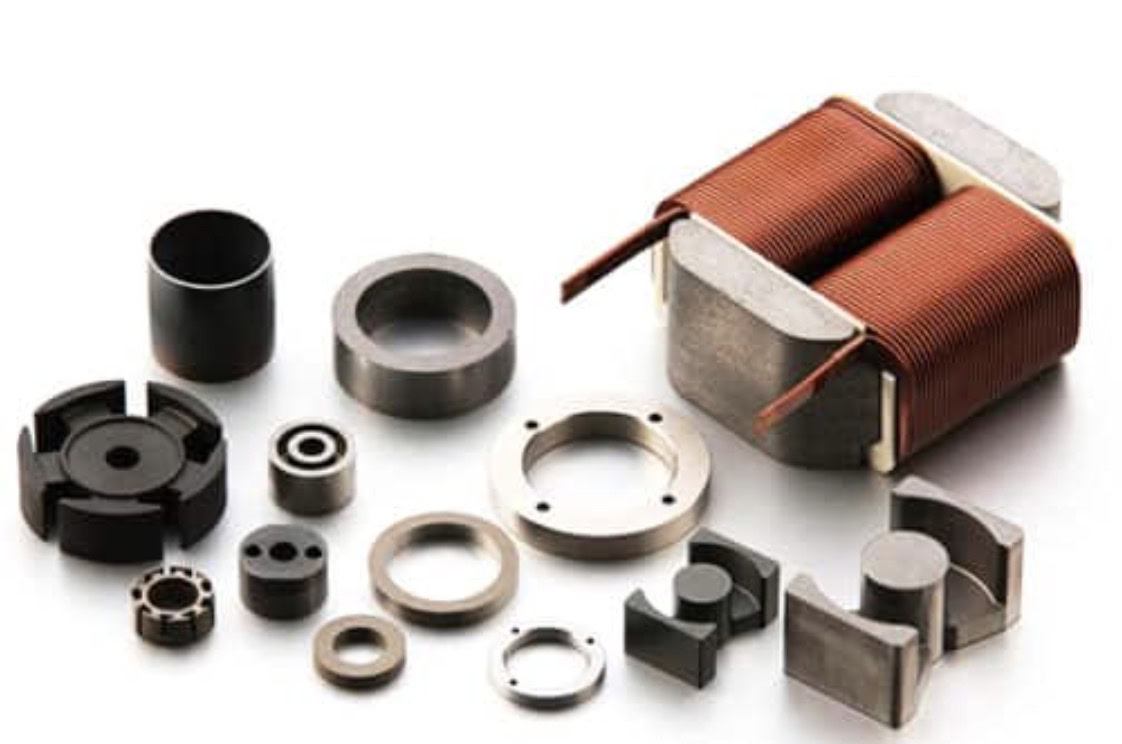

Noyaux en alliage magnétique doux
- Noyaux stratifiés ou usinés avec précision.
- Nécessite un procédé strictement non thermique.
Permet une segmentation précise sans altération thermique.
