Wie Sie den richtigen Schleifdraht für Ihr Material auswählen: Ein Leitfaden für Ingenieure

Einführung

Im Bereich der präzisionssubtraktiven Fertigung liegt der Unterschied zwischen einer erfolgreichen Produktion und einem kostspieligen Fehlschlag oft in einer einzigen Variable: dem Schneidwerkzeug. Moderne endlose Diamantdrahtsägen – wie die Serien Vimfun SG und SVI – bieten robuste Portalstrukturen und lineare Geschwindigkeiten von über … 80 m/s, Die Maschine ist letztendlich nur so effektiv wie die Drahtschleife, die sie antreibt.

Auswahl von Schleifdrähten Es geht nicht nur um die Wahl des Durchmessers. Es handelt sich um ein vielschichtiges ingenieurtechnisches Problem, bei dem Materialhärte (Mohs-Skala), Bruchzähigkeit, erforderliche Oberflächenrauheit (Ra) und wirtschaftliche Ausbeute (Schnittverlust) aufeinander abgestimmt werden müssen. Für einen Verfahrenstechniker kann die Wahl des falschen Drahtdurchmessers zu Mikrorissen in Siliziumkarbid-Wafern (SiC), Verformungen dicker Saphirblöcke oder schnellem Abrieb bei der Graphitbearbeitung führen.

Dieser umfassende Leitfaden erklärt die physikalischen Grundlagen von Auswahl von Schleifdraht, wodurch eine strukturierte Methodik bereitgestellt wird, um die Diamantkorngröße, die Zugfestigkeit des Kerndrahts und die Beschichtungstechnologie auf Ihre spezifische Anwendung abzustimmen.

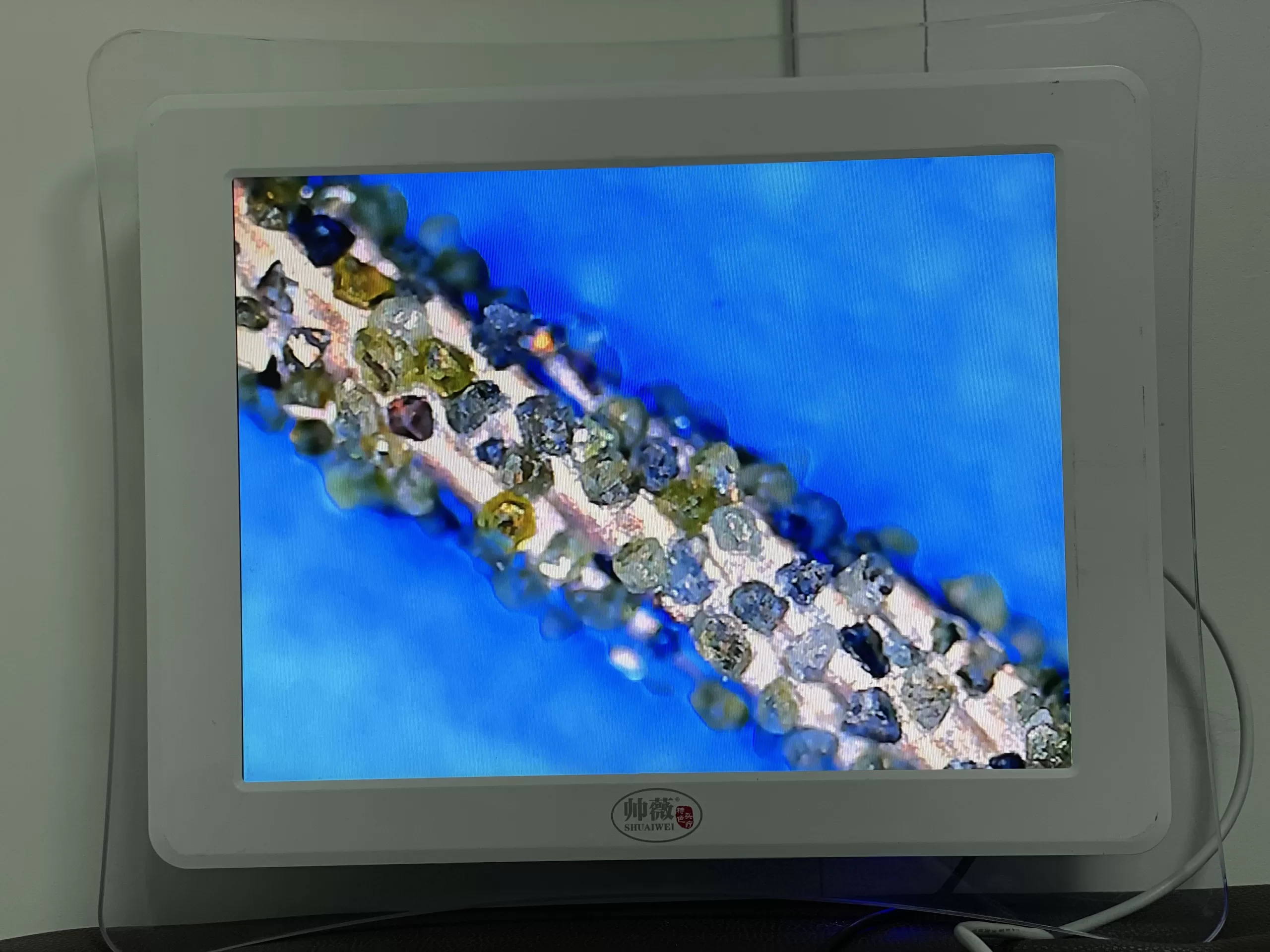

Leitfaden zur Auswahl von Schleifdrähten für endlose Diamantdrahtschlaufen

1. Die Anatomie der Selektion: Drei entscheidende Variablen

Bevor wir uns mit spezifischen Materialien befassen, müssen wir die drei konfigurierbaren Parameter einer endlosen Diamantdrahtschleife definieren. Das Verständnis des Zusammenspiels dieser Variablen ist der erste Schritt zum richtigen Vorgehen. Auswahl von Schleifdraht.

Variable A: Der Kerndrahtdurchmesser (Zugfundament)

Der Stahlkern bestimmt die Belastbarkeit des Drahtes.

Der Kompromiss: Dünnere Drähte (0,30–0,45 mm) minimieren den Materialverlust (Schnittverlust), was bei teuren Werkstoffen wie Germanium oder NdFeB entscheidend ist. Allerdings weisen dünnere Drähte geringere Zugfestigkeiten (typischerweise 100–150 N) auf, wodurch sie bei aggressiven Schnitten anfälliger für Durchbiegungen sind.
Die Auswahlregel: Wählen Sie stets den dicksten Draht, den Ihr Budget für Schnittverluste zulässt. Für das Schruppen oder Profilieren von billigen Materialien (z. B. Graphit) verwenden Sie Drähte mit einem Durchmesser von 0,8 mm bis 1,0 mm, um maximale Stabilität zu gewährleisten. Für das Schneiden von Halbleiterrohlingen ist 0,35 mm der Industriestandard.
Die Festigkeit des Kerndrahts, die Dauerfestigkeit und die Gleichmäßigkeit der Galvanisierung werden während der Herstellungsverfahren für Feinschneiddraht.

Variable B: Diamantkorngröße (Die Schneidzähne)

Die Korngröße bestimmt die Schneidwirkung des Drahtes und die resultierende Oberflächengüte. Sie wird in Mesh oder Mikrometern gemessen (z. B. D46, D64). Eine detaillierte technische Erklärung, wie die Diamantkorngröße die Schnittgenauigkeit und die Beschädigung der Oberfläche beeinflusst, finden Sie in unserer Publikation. Korngrößenanalyse.

Grobe Körnung (D126 – D181): Hohe Materialabtragsraten (MRR), aber rauere Oberfläche.
Feinkörnung (D46 – D64): Langsameres Schneiden, erzeugt aber Oberflächen in optischer Qualität (Ra ≤ 3,0 μm)¹.
Der Vimmun-Vorteil: Unsere Drähte verwenden polyedrische Diamantpartikel (blockartige Formen) statt kugelförmiger. Dadurch wird sichergestellt, dass auch feinere Körnungen aggressive Schneidkanten behalten.

Variable C: Beschichtungstechnologie (Die Bindung)

Freiliegende Galvanisierung: Der Standard für Endlosschleifen. Die Diamanten ragen aus der Nickelmatrix heraus. Dies verhindert ein “Zusetzen” (Verstopfen) und reduziert die Wärmeentwicklung, wodurch Geschwindigkeiten von 80 m/s ermöglicht werden.².
Harz/Imprägniert: Wird aufgrund der schlechten Wärmeableitung bei hohen Geschwindigkeiten selten beim Hochgeschwindigkeits-Endlosschneiden eingesetzt.
Die Materialzusammensetzung und das Bindungsverhalten galvanischer Beschichtungen werden in unserer Arbeit detailliert analysiert. abrasive Beschichtungsmaterialien Artikel.

2. Detaillierte Matrix zur Auswahl der Korngröße

Eine der häufigsten Fragen in Auswahl von Schleifdraht Die Frage lautet: “Welche D-Zahl sollte ich verwenden?” Nachfolgend finden Sie eine technische Korrelationstabelle, die Ihnen bei Ihrer Entscheidung helfen soll.

Grit-Bezeichnung (FEPA)	Ungefähre Maschenweite	Partikelgröße (Mikrometer)	Ideales Anwendungsszenario	Erwartete Oberflächengüte (Ra)
D252 / D181	60/80 Mesh	~180 – 250 μm	Aufrauen von Weichgestein, Schaumglas oder Reifenteilen.	> 6,3 μm
D126	120/140 Mesh	~120 μm	Schnelles Schneiden von Graphit, grober Keramik und Marmor.	~ 3,2 – 6,3 μm
D91	170/200 Mesh	~90 μm	Universeller Schneideapparat für Glas und dicke Keramikplatten.	~ 1,6 – 3,2 μm
D64	230/270 Mesh	~60 μm	Präzisionsschneiden von Saphir, Quarz und SiC.	~ 0,8 – 1,6 μm
D46	325/400 Mesh	~45 μm	Ultrapräzises Wafering (Silizium, InP). Minimale Beschädigung der Suboberfläche.	≤ 0,8 μm

Technischer Hinweis: Wenn Sie eine feinere Körnung wählen (z. B. von D126 auf D64), müssen Sie typischerweise Erhöhung der linearen Drahtgeschwindigkeit (z. B. von 40 m/s auf 70 m/s), um die gleiche Vorschubgeschwindigkeit beizubehalten, da die Spanbelastung pro Partikel abnimmt.

3. Materialspezifische Auswahllogik

Unterschiedliche Materialien versagen unter Belastung unterschiedlich. Ihr Auswahl von Schleifdraht Die Art des Materialversagens muss berücksichtigt werden – ob es absplittert (spröde) oder erodiert (abrasiv).

Szenario A: Halbleitermaterialien (SiC, Silizium, GaN)

Herausforderung: SiC weist eine extreme Härte (Mohs-Härte 9,5) und eine hohe Sprödigkeit auf. Das Material neigt zu Mikrorissen und Kantenausbrüchen.

Kabelempfehlung:
- Durchmesser: 0,35 mm – 0,45 mm³.
- Streugut: D46 oder D64.
- Warum: Eine feine Körnung reduziert die Aufprallkraft jedes einzelnen Diamantpartikels auf das Kristallgitter und verhindert so tiefe Risse unter der Oberfläche. Der geringe Durchmesser verringert die gesamte Kontaktfläche und minimiert damit die zum Eindringen in das Material erforderliche Normalkraft.
- Betriebshinweis: Muss nass laufen (wasserlösliches Kühlmittel oder Öl), um die Submikron-Späne wegzuspülen.

Szenario B: Optische Komponenten (Saphir, Quarzglas, K9)

Herausforderung: Die Oberflächengüte ist von größter Bedeutung. Beschädigungen unter der Oberfläche (SSD) müssen minimiert werden, um die Läpp-/Polierzeit zu reduzieren.

Kabelempfehlung:
- Durchmesser: 0,45 mm – 0,65 mm.
- Streugut: D64 (Standard) oder D46 (Premium).
- Warum: Im Gegensatz zu Halbleitern sind optische Blöcke oft groß (z. B. Prismen mit über 200 mm Kantenlänge). Ein etwas dickerer Draht (0,5 mm) sorgt für eine höhere Steifigkeit und verhindert so ein Verrutschen des Schnitts über längere Strecken, wodurch die Planheit gewährleistet wird.
- Geschwindigkeit: Eine hohe Geschwindigkeit (60–80 m/s) ist hier unerlässlich, um die “schleifartige” Oberfläche zu erzielen.⁴.

Szenario C: Graphit- und Kohlenstoffelektroden

Herausforderung: Das Material ist weich (Mohshärte 1–2), aber stark abrasiv. Es erzeugt feinen, leitfähigen Staub, der beschichtete Drähte verstopfen kann.

Kabelempfehlung:
- Durchmesser: 0,8 mm – 1,0 mm⁵.
- Streugut: D126 oder D151 (gröber).
- Warum: Graphit benötigt für eine glatte Oberfläche kein feines Schleifmittel, da es selbstschmierend und homogen ist. Ein gröberes Schleifmittel bietet Platz für den Abtransport der entstehenden großen Staubmengen. Ein dickerer Kern wird ausschließlich zur Erhöhung der Ermüdungsfestigkeit gegen abrasiven Verschleiß gewählt.
- Umfeld: Trockenschneiden ist vorzuziehen. Wählen Sie einen Draht mit einer robusten Nickelbeschichtung, die trockener Hitze widersteht.

Szenario D: Magnetische Materialien (NdFeB)

Herausforderung: Teurer Rohstoff; stark oxidationsempfindlich; spröde.

Kabelempfehlung:
- Durchmesser: 0,35 mm – 0,50 mm.
- Streugut: D91 oder D126.
- Warum: Der Fokus sollte auf der Ausbeute (Schnittverlust) liegen. Das Schleifmittel darf aggressiv sein, da Magnete nicht so empfindlich gegenüber Mikrorissen sind wie Halbleiter, aber der Draht muss dünn sein, um Material zu sparen.

4. Der Einfluss von Spannungen auf die Selektion

Auswahl von Schleifdrähten Eine Betrachtung ist unvollständig, wenn die Spannfähigkeit Ihrer Maschine nicht berücksichtigt wird.

Pneumatische vs. Servospannung: Die Maschinen von Vimpun verwenden pneumatische oder servogesteuerte Spannsysteme, um eine konstante Spannung (typischerweise 100–250 N) aufrechtzuerhalten.⁶.
Der Wendepunkt: Jeder Draht hat eine Bruchlast. Ein 0,35 mm dicker Draht kann bei 180 N reißen, während ein 0,8 mm dicker Draht 400 N aushält.
Auswahlhinweise: Wenn die Fadenspannungsregelung Ihrer Maschine nicht präzise ist (Schwankungen >10%), tun Sie Folgendes: nicht Wählen Sie die dünnsten Drähte (0,3 mm). Verwenden Sie am besten Drähte mit einem Durchmesser von >0,5 mm, da diese eine höhere Sicherheit gegen Spannungsspitzen bieten.

5. Fehlerbehebung: Anzeichen für eine falsche Auswahl

Woher weiß man, ob man die falsche Entscheidung getroffen hat? Auswahl von SchleifdrahtDer Prozess hinterlässt Spuren.

Drahtbogen (Bauchschnitt):
- Symptom: Der Schnitt ist gekrümmt; der Draht hängt hinter den Führungsrollen her.
- Diagnose: Der Drahtdurchmesser ist für die Vorschubgeschwindigkeit zu gering, oder die Diamantkörnung ist zu fein (stumpf) und kann das Material nicht schnell genug abtragen.
- Fix: Wechseln Sie zu einem gröberen Schleifmittel oder reduzieren Sie die Zufuhrrate.
Brandspuren auf dem Material:
- Symptom: Verfärbungen an der Schnittfläche (häufig bei Holz/Verbundwerkstoffen) oder thermische Risse im Glas.
- Diagnose: Der Draht ist verstopft. Die Korngrößenverteilung ist zu eng.
- Fix: Um den Kühlfluss zu verbessern, verwenden Sie einen Draht mit “Exposed Grit”-Technologie oder mit geringerer Diamantdichte.
Schneller Durchmesserverlust (Stripping):
- Symptom: Der Draht schneidet eine Stunde lang gut, dann nicht mehr. Die Diamanten sind weg.
- Diagnose: Die Verbindung war zu weich für das Material (z. B. wurde SiC mit einem für Graphit ausgelegten Draht geschnitten), oder der Kerndraht versagte aufgrund von Materialermüdung.
- Fix: Prüfen Sie die Härte der Beschichtung; stellen Sie sicher, dass Sie hochfesten Kerndraht verwenden.

6. Wirtschaftlichkeitsanalyse: Kosten vs. Leistung

Auch im Ingenieurwesen geht es um Wirtschaftlichkeit. Bei der Validierung Ihrer Auswahl von Schleifdraht, Berücksichtigen Sie die Kennzahl “Kosten pro Schnitt” anstatt nur den Drahtpreis.

Kosten pro Schnitt = (Drahtkosten / Gesamtschnittfläche) + Schnittverlust

Fallstudie: Beim Schneiden eines 6-Zoll-SiC-Ingots kostet ein 0,35-mm-Draht 201 TP3T mehr als ein 0,5-mm-Draht. Der 0,35-mm-Draht liefert jedoch aufgrund der geringeren Schnittfuge zwei zusätzliche Wafer pro Ingot. Der Wert dieser zwei Wafer (über 1000 TP4T) übersteigt die Mehrkosten für den Draht (50 TP4T) bei Weitem.
Abschluss: Bei hochwertigen Materialien sollte stets der dünnstmögliche Draht verwendet werden. Bei minderwertigen Materialien (Graphit/Stein) ist hingegen der haltbarste (dickere) Draht zu wählen, um Ausfallzeiten zu minimieren.

Abschluss

Meistern Auswahl von Schleifdraht verwandelt die Diamantdrahtsäge von einem stumpfen Instrument in ein Präzisionsskalpell. Der Prozess erfordert eine ganzheitliche Betrachtung: die Abstimmung der Korngröße (D46-D126) entsprechend den Anforderungen an die Oberflächenbeschaffenheit, entsprechend der Drahtdurchmesser (0,35-1,0 mm) auf den Materialwert und die strukturelle Stabilität, und stützt sich auf Freiliegende Beschichtungstechnologie um die Wärmeentwicklung bei Geschwindigkeiten von 80 m/s zu bewältigen.

Ob Sie trockene Graphitelektroden profilieren oder Siliziumkarbidkristalle abtrennen, Vimfun bietet eine maßgeschneiderte Schleifenspezifikation, um der jeweiligen Herausforderung gerecht zu werden.

Um die spezifischen Parametereinstellungen für Ihren ausgewählten Draht zu besprechen oder einen Probeschneidtest anzufordern, wenden Sie sich bitte an unsere Seite mit industriellen Anwendungen.

Diese Auswahlprinzipien sind grundlegend für die Leistungsfähigkeit von Industrielle Diamantdrahtsysteme Wird beim Präzisionsschneiden verwendet.

Häufig gestellte Fragen: Erweiterte Auswahlabfragen

Frage 1: Kann ich einen segmentierten Diamantdraht (gesintert) auf Vimmun-Maschinen verwenden?

Nein. Vimpun-Maschinen sind für galvanisch abgeschiedene, endlose Diamantdrahtschneidanlagen ausgelegt. Gesinterte/segmentierte Drähte sind typischerweise schwer, werden im Bergbau oder zum Quadrieren großer Steinblöcke eingesetzt und laufen mit deutlich geringeren Geschwindigkeiten (ca. 25 m/s). Sie können die für unsere Anwendungen erforderliche Präzision von ±0,03 mm nicht erreichen.

Frage 2: Wie beeinflusst die “freiliegende Körnung” die Auswahl weicher Materialien?

Bei weichen, klebrigen Materialien (wie bestimmten Kunststoffen oder Verbundwerkstoffen) ist freiliegendes Schleifmittel entscheidend. Eingekapselte Drähte verstopfen sofort. Die freiliegende Struktur ermöglicht es dem Schmutz, zwischen den Diamantspitzen zu entweichen und verhindert so eine Wärmeentwicklung.

Frage 3: Was ist die minimale Bruchlast für einen 0,35 mm Draht?

Ein hochwertiger, endloser Diamantdraht mit 0,35 mm Durchmesser hat typischerweise eine Bruchlast von ca. 140–160 Newton. Wir empfehlen im Allgemeinen, die Maschinenspannung auf 80–100 N einzustellen, um einen Sicherheitsfaktor zu gewährleisten.

Frage 4: Beeinflusst die Kabellänge die Auswahl?

Ja. Längere Drahtschleifen (z. B. 4000 mm statt 2000 mm) leiten die Wärme besser ab und haben eine längere Lebensdauer, da die einzelnen Drahtabschnitte seltener pro Minute mit dem Material in Kontakt kommen. Wenn Ihre Maschine eine längere Schleife verarbeiten kann, ist dies im Hinblick auf die Werkzeugstandzeit immer die bessere Wahl.
