СОМИС-380
Самая маленькая многопроводная пила на рынке. Традиционно многопроволочные пилы — это большие, занимающие много места станки, но SOMIS 380打破了 эту традицию, обеспечивая полноценную промышленную многопроволочную резку в самом компактном корпусе из всех доступных на рынке.
Он специально разработан для высокоэффективной нарезки твердых и хрупких материалов, таких как кремниевые слитки, сапфир, мрамор, сплавы и оптическое стекло. Сочетание инвертированной обработки с точным качательным движением обеспечивает исключительное качество поверхности с минимальными потерями материала.
Передовая технология многопроводной резки с инвертированным колебанием для полупроводниковых, каменных и электронных материалов.
Станок SOMIS-380 разработан для производителей, которым необходимы точность, эффективность и надежность при резке твердых и хрупких материалов. Благодаря сочетанию перевернутой резки, осциллирующей механики вращения и интегрированной конструкции с одной станиной, этот станок обеспечивает более чем на 301 тонну/5 тонн более высокую эффективность резки по сравнению с обычными проволочными пилами — с превосходным качеством поверхности и увеличенным сроком службы проволоки.
Обзор осциллирующей многопроволочной пилы
Многопроволочный пильный станок SOMIS 380 — это высокоточное решение для резки, разработанное для сложных задач в полупроводниковой, камнеобрабатывающей и электронной промышленности. Он специально создан для резки твердых и хрупких материалов, включая кремниевые слитки, сапфировые кристаллы, мрамор и труднообрабатываемые сплавы.

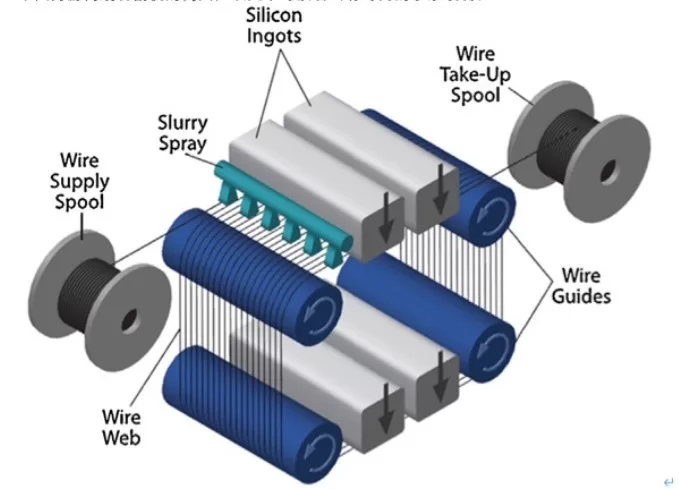

В основе его работы лежит следующее: технология инвертированной осциллирующей составной резкиПроволока перемещается вперед и назад по роликам, соприкасаясь с заготовкой под диагональным углом. Это значительно уменьшает площадь контакта при каждом резе, продлевает срок службы проволоки и повышает производительность, что делает SOMIS 380 одной из самых эффективных многопроволочных пил, доступных для промышленного производства.
Многопроволочные пилы обычно представляют собой большие, занимающие много места станки, требующие выделенных площадей и специально оборудованных помещений. Модель SOMIS 380 полностью опровергает эту норму: Это самая маленькая многопроводная пила, доступная в настоящее время на рынке., Разработан специально для предприятий, где площадь помещений ограничена, — без ущерба для точности резки или производственных возможностей.
| Категория | Параметр | Значение |
|---|---|---|
| Максимальный размер заготовки | Д × Ш × В | 380 × 160 × 150 мм |
| Диапазон толщины ломтика | 0,3 – 3 мм | |
| Ролик (рифлёное колесо) | Материал | Полиуретан (сверхвысокомолекулярный полиэтилен) |
| Диаметр | 140 – 160 мм | |
| Режущая проволока | Диаметр проволоки | 0,13 – 0,25 мм |
| Максимальный объем хранения проволоки (на катушке) | 30 000 м | |
| Wire Travel | Максимальная скорость | 1200 м/мин |
| Максимальная частота возвратно-поступательного движения | 10 циклов/мин | |
| Направление | Взаимодействующий (двунаправленный) | |
| Рабочий стол | Максимальный ход подъема | 150 мм |
| Диапазон скорости подачи | 0,1 – 999,9 мм/мин | |
| Источник питания | Вход | Трехфазный четырехпроводной переменный ток 380 В, 50 Гц |
| Среднее энергопотребление | ≤ 13 кВт | |
| Главный шпиндельный двигатель | 7,5 кВт × 2 | |
| Мотор раздачи/намотки проволоки | 2,9 кВт × 2 | |
| Натяжной двигатель | 2 кВт × 2 | |
| Двигатель для перемещения проводов | 400 Вт × 2 | |
| Двигатель рабочего стола | 400 Вт × 1 | |
| Холодильная камера | 4 кВт | |
| Общая установленная мощность | 26 кВт | |
| Количество шпинделей | 2 оси | |
| Тип шпинделя | Новый шпиндель зажимного типа | |
| Диаметр ролика | 150 ± 10 мм | |
| Режим резки | Инвертированный осциллирующий срез | |
| Габариты машины | Д × Ш × В | 2450 × 2000 × 2000 мм |
| Вес машины | 3000 кг |
Видео, демонстрирующее работу этой многопроводной пилы.
Основные характеристики и технические преимущества
1. Система резки с обратным колебательным движением
В аппарате SOMIS 380 используется механизм поворота проволоки в обратном направлении, который уменьшает площадь контакта проволоки с материалом при каждом проходе. Это напрямую приводит к следующим результатам:
- Улучшение эффективности резки на уровне 30%+ по сравнению с традиционным оборудованием для распиловки проволоки
- Снижение износа проводов и увеличение интервалов между их обслуживанием.
- Более качественная обработка поверхности готовых ломтиков.
2. Шпиндель зажимного типа и синхронное управление несколькими шпинделями
Станок оснащен новой конструкцией шпинделя зажимного типа с синхронным управлением несколькими шпинделями. Эта система:
- Обеспечивает постоянную скорость подачи проволоки по всем линиям резки.
- Минимизирует колебания толщины готовых ломтиков.
- Поддерживает универсальные конфигурации для различных материалов и размеров.
3. Корпус роликового подшипника с масляным охлаждением
В корпусе роликового подшипника используется конструкция с масляным охлаждением втулки, обеспечивающая стабильные тепловые характеристики при высоких рабочих скоростях. Преимущества включают:
- Сохранение точности резки в течение длительных производственных циклов.
- Увеличенный срок службы подшипников
- Стабильное качество продукции независимо от условий окружающей среды.
4. Механизм качающегося рабочего стола
Рабочий стол оснащен поворотным механизмом, использующим высокопрочные роликовые линейные направляющие и шариковые винты в сочетании с цельнолитой рамой. Это обеспечивает:
- Высокая жесткость и эксплуатационная стабильность
- Точное управление подачей со скоростью от 0,1 до 999,9 мм/мин.
- Возможность расширения от двухкоординатной до трехкоординатной инвертированной резки для обработки толстых срезов.
- Осцилляцию можно приостановить в любой момент, чтобы адаптироваться к различным требованиям резки.
5. Полное управление сервоприводами через шину EtherCAT.
Все оси перемещения — шпиндель, подача проволоки, намотка проволоки, перемещение проволоки, натяжение проволоки и подача рабочего стола — приводятся в движение и управляются независимо сервомоторами через... Система управления полевой шиной EtherCAT, осуществляя доставку:
- Высокоскоростное, высокоточное скоординированное движение
- Мониторинг процессов в реальном времени и адаптивное управление
- Оперативное обнаружение и устранение неисправностей
6. Мониторинг в реальном времени и защита от обрыва проводов.
Система SOMIS 380 в режиме реального времени контролирует все критически важные параметры процесса, включая натяжение при резке. Интеллектуальная система сигнализации классифицирует неисправности по степени серьезности:
- Предупреждающие оповещения позволяют оператору подтвердить получение сигнала и продолжить работу.
- Критические неисправности приводят к немедленной остановке оборудования.
- Автоматическое обнаружение обрыва провода Мгновенно останавливает станок, чтобы предотвратить повреждение роликов и потерю заготовки.
7. Самая маленькая многопроводная пила на рынке.
Традиционно многопроволочные пилы требовали больших площадей на заводах, что делало их недоступными для небольших производственных помещений, научно-исследовательских лабораторий и предприятий с ограниченной площадью. Модель SOMIS 380 была разработана для того, чтобы изменить это. При размерах всего 2450 × 2000 × 2000 мм и весе 3000 кг это самая компактная многопроволочная пила, доступная сегодня на рынке, — и при этом она обеспечивает производительность резки промышленного класса.
- Самая компактная многожильная пила из всех доступных на рынке. — подходит для мест, где другие машины просто не справятся
- Панели из листовой нержавеющей стали для ключевых зон эксплуатации.
- В конструкции использованы импортные компоненты премиум-класса: линейные направляющие, шариковые винты, приводные ремни, подшипники и элементы управления электроникой.
- Важные компоненты шпинделя изготавливаются из высококачественной специальной стали с использованием многоступенчатой термообработки, механической обработки и финишной обработки поверхности, а затем подвергаются прецизионной шлифовке для достижения окончательных допусков.
- Низкий центр тяжести обеспечивает устойчивость; в большинстве случаев не требуется специальное усиление пола.
Почему стоит выбрать SOMIS 380?
- ✅ Самая маленькая многопроводная пила на рынке. — помещается в местах, недоступных для обычных машин.
- ✅ Повышение производительности 30%+ по сравнению с обычными многопроволочными пилами
- ✅ Сниженное потребление проволоки — более низкая стоимость резки
- ✅ Жесткие допуски по толщине среза — меньше доработок на последующих этапах.
- ✅ Гибкая конфигурация: 2-осевая или 3-осевая, поворотный механизм (вкл/выкл).
- ✅ Полностью сервопривод с интерфейсом EtherCAT для точности и повторяемости.
- ✅ Встроенная защита от обрыва проволоки предотвращает дорогостоящее повреждение роликов и заготовки.
- ✅ Доказано в полупроводниковых, сапфировых и каменных изделиях.
производство полупроводников
Нарезка кремниевых слитков, производство полупроводниковых пластин.
Обработка сапфиров
Резка подложек светодиодов и оптических компонентов.
Камень и строительные материалы
Производство мраморных плит и плитки
Передовые материалы
Нарезка твердых керамических, ферритовых и пьезоэлектрических материалов.
Чем отличается по размерам пила SOMIS 380 от других многопроводных пил?
Какова минимальная толщина среза?
Этот станок способен производить срезы толщиной всего 0,3 мм, что делает его пригодным для производства кремниевых пластин и тонких подложек.
В чём преимущество осциллирующей резки?
Колебательное движение непрерывно изменяет точку контакта между алмазная проволока и заготовка. Это помогает:
уменьшить износ проводов
повысить эффективность резки
повышение стабильности резки
продлить срок службы алмазной проволоки
Это особенно полезно при нарезке. сверхтвердые материалы.
