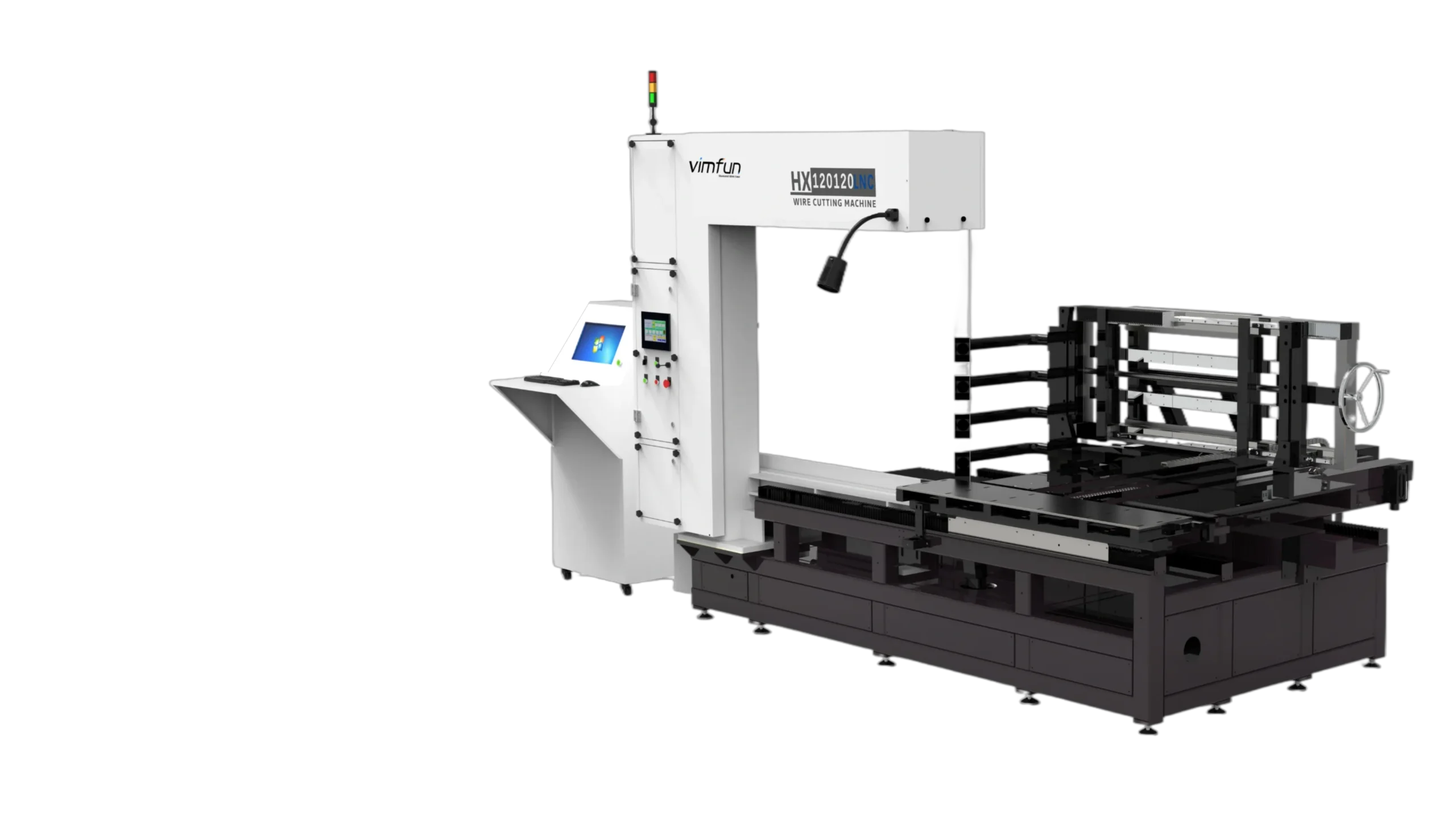

Machine à couper les fils en diamant sans fin
Parfait pour les coupes de matériaux
De la scie à fil d'entrée de gamme à la scie à fil complexe personnalisée
Demande de renseignements
-Ce que nous offrons
Une fiabilité inégalée pour chaque projet
Du logiciel au matériel et aux systèmes de contrôle, toutes les technologies de base sont développées indépendamment en interne. Cela garantit une forte capacité de personnalisation et une qualité d'équipement stable et fiable.
Service exceptionnel Prix d'excellence
Coupe de matériaux durs et cassants tels que le silicium, le saphir, le verre de quartz et le graphite avec un minimum d'écaillage
- Plus de 20 ans d'expérience dans le secteur
- Capacités d'ingénierie sur mesure
- Surveillance et diagnostic à distance
-Matériaux Notre scie à fil diamanté sans fin
HardBrittle
La machine de découpe à fil diamanté sans fin utilise un fil diamanté en boucle fermée comme outil de coupe. Pendant le fonctionnement unidirectionnel à grande vitesse, les abrasifs diamantés exposés micro-meulent continuellement la surface de la pièce, ce qui permet une coupe efficace et peu dommageable. Avec une vitesse de fil stable de 60 à 80 m/s et sans besoin d'inversion, le processus garantit un trait de scie étroit, une surface de coupe lisse et l'absence de marques de fil visibles. Cette technologie est particulièrement adaptée au traitement des matériaux durs, fragiles et de grande valeur.
Matériaux optiques et verre :
Quartz fondu, verre bleu, verre filtrant, cristaux optiques (ZnS, ZnSe, lentilles de germanium, etc.).
Nouvelles énergies et matériaux fonctionnels
Plaques solaires, matériaux magnétiques, ferrites, matériaux d'isolation.
Matériaux d'ingénierie haute performance
Graphite, plastiques techniques (PEEK, PPS, PTFE, Ultem), céramiques dures et fragiles, composites.
Matériaux spéciaux et de grande valeur
Fossiles, bois pétrifié, pierres précieuses, jade et matériaux synthétiques spéciaux pour la recherche.
Matériaux de construction et d'économie d'énergie
Briques isolantes en PU, matériaux de construction à haut rendement énergétique et isolateurs de grande taille.
Matériaux semi-conducteurs et électroniques
Silicium monocristallin, silicium polycristallin, carbure de silicium, saphir, céramiques piézoélectriques, germanium, etc.
Options flexibles, Modèles populaires.
Il s'agit de quelques-uns de nos modèles standard. Nous disposons également d'une centaine de modèles qui ne sont pas répertoriés sur le site web.
MACHINE À COUPER LE FIL DE VERRE DE QUARTZ
- Diamètre maximal de la pièce (mm) : 600
- Hauteur maximale de la pièce (mm) : 400
MACHINE À SCIER LE FIL DIAMANTÉ SANS FIN À COUPE CONIQUE 3D
- Longueur maximale de la pièce (mm) : 600
- Largeur maximale de la pièce (mm) : 600
- Hauteur maximale de la pièce (mm) : 600
Équipement de coupe de fil diamanté pivotant
- Longueur maximale de la pièce (mm) : 400
- Largeur maximale de la pièce (mm) : 400
- Hauteur maximale de la pièce (mm) : 375
MACHINE À SCIER LE FIL DE QUARTZ DE GRANDE TAILLE
- Diamètre maximal de la pièce (mm) : 2000
- Hauteur maximale de la pièce (mm) : 600
Scie à câble diamantée ultra-grande
- Longueur maximale de la pièce (mm) : 2500
- Largeur maximale de la pièce (mm) : 800
- Hauteur maximale de la pièce (mm) : 800
Best Seller Scie à fil en graphite
- Longueur maximale de la pièce (mm) : 800
- Largeur maximale de la pièce (mm) : 800
- Hauteur maximale de la pièce (mm) : 800
--Contactez-nous directement
Experts en solutions d'équipement de coupe.
Comparaison des équipements de coupe
| Fonctionnalité / Équipement | Scie à fil diamanté sans fin | Scie à fil diamanté traditionnelle | Scie à diamètre intérieur (scie ID) | Lame diamantée / Meule | Scie à ruban diamant |
|---|---|---|---|---|---|
| 1 Outil de coupe | Fil diamanté en boucle fermée (5-10 m) | Longue bobine de fil diamanté alternatif (~1000 m) | Lame de diamètre intérieur circulaire | Lame diamantée / meule | Bande diamantée en boucle fermée (20-100 m) |
| 2 Mouvement du fil/de l'outil | Vitesse de défilement unidirectionnelle continue à grande vitesse (60-80 m/s) | Va-et-vient réciproque | Lame rotative | Lame/roue rotative | Vitesse linéaire continue et plus lente (10-30 m/s) |
| 3 Vitesse de coupe | Très rapide (pas d'inversion) | Modéré (l'inversion limite la vitesse) | Moyen | Rapide pour les coupes grossières | Moyenne (limitée par la vitesse de la bande) |
| 4 Qualité de la surface de coupe | Lisse, pas de marques de fil, peu d'écaillage | Acceptable, marques de fils visibles | Lisse mais limité par l'épaisseur de la lame | Rugueux, un post-traitement est souvent nécessaire | Qualité moyenne, des marques de bande peuvent subsister |
| 5 Largeur de la bande de roulement | Étroite (0,35-0,6 mm) | Très étroite (0,1-0,6 mm) | Étroite (0,35-0,6 mm) | Large (≥1,5 mm) | Moyen (1,0-1,5 mm) |
| 6 Perte de matériel | faible | Très faible | faible | Haut | Moyen |
| 7 Compatibilité des matériaux | Tout ce qui est plus mou que le diamant | Principalement des plaquettes de silicium, des plaquettes de saphir | Principalement le verre, les aimants | Matériaux durs en général, coupes grossières | Pierre, verre, céramique, matériaux cassants de dureté moyenne |
| 8 Capacité de coupe | De 1 mm à 3 m de pièce (épaisseur du matériau) | Normalement 200-500 mm pièce (épaisseur du matériau) | Normalement 50-100 mm de pièce (épaisseur du matériau) | Normalement 50-300 mm pièce (épaisseur du matériau) | De 1 mm à 3 m de pièce (épaisseur du matériau) |
| 9 Coupe de la forme | Prise en charge du découpage et des formes complexes (CNC) | Principalement le tranchage | Principalement le tranchage | Coupes droites/angulaires simples | Formes courbes possibles, mais grossières |
| 10 Automatisation | Élevée (CNC multi-axes, alimentation programmable) | Moyen | Moyen | Faible-moyen | Faible-moyen |
| 11 Capacité de personnalisation | Fort (R&D interne, flexibilité) | Limitée | Limitée | Limitée | Limitée |
| 12 Application typique | Semi-conducteurs, optique, graphite, céramiques, R&D + production | Plaques solaires, plaques semi-conductrices | Plaquettes de semi-conducteurs (tranchage fin) | Construction, coupe grossière | Verre, céramique, pierre, métallurgie générale |
Sur les petits écrans, faites défiler horizontalement pour afficher toutes les colonnes.
--Ce que disent nos clients
La confiance des clients s'exprime
Notre équipement ne nécessite pratiquement aucun service après-vente, car la télémaintenance a été envisagée dès la phase initiale de conception. En général, seuls les consommables doivent être remplacés et, grâce à un système de formation complet, l'équipement bénéficie d'une satisfaction élevée et constante de la part des clients.
Choisissez la qualité Choisissez-nous !
Nous avons différents modèles de machines, cliquez ici pour voir la galerie de modèles
Questions fréquemment posées
Réponses rapides, solutions rapides.
Quels types de matériaux vos machines de découpe au câble diamanté peuvent-elles traiter ?
Ils peuvent couper le saphir, le carbure de silicium, le quartz, le verre optique, le graphite et les céramiques, c'est-à-dire presque tout ce qui est plus tendre que le diamant.
Quelle est la tolérance de coupe typique et la qualité de la finition de la surface ?
La tolérance de coupe est de ±0,03 mm, avec une finition par ponçage.
Les machines peuvent-elles découper des formes complexes ou seulement des tranches droites ?
Oui, certains modèles de CNC prennent en charge la découpe multiaxiale de contours et d'angles.
Quelle est la durée typique d'une boucle de câble diamanté pendant la coupe ?
Une boucle de câble dure généralement de 5 à 7 jours dans le cadre d'un travail normal de 8 heures.
La table de travail et le système de découpe peuvent-ils être personnalisés en fonction de la taille des matériaux et des processus ?
Oui, nous pouvons personnaliser la taille de la table de travail, le diamètre du fil et les fonctions.
