SH200-R
La máquina de corte de hilo de cuarzo de tipo horizontal es una sierra de hilo de diamante que tiene grandes ventajas en el corte de material de gran tamaño, especialmente adecuado para el procesamiento de materiales duros y quebradizos, tales como silicio, vidrio, zafiro, cuarzo, jade y otros materiales.
Mediante un bucle de hilo de diamante de alta velocidad, este equipo consigue una técnica de procesamiento para cortar piezas de trabajo. Es un nuevo tipo de equipo con funcionalidad fiable, alta eficiencia de corte y alta precisión de procesamiento.
| No. | Artículo | Contenido |
| 1 | Tamaño de la mesa de trabajo de carga | Ø 1750 mm |
| 2 | Eje Y, eje Z Recorrido | 1070*600 mm |
| 3 | Tamaño máximo del producto | Ø 2000 *600 mm |
| 4 | Carga de la mesa de trabajo | 5000 Kg |
| 5 | Velocidad máxima de Lina | 42 m/s |
| 6 | Tabla de carga máxima rmp | 10 r/min |
| 7 | Diámetro del hilo de diamante | ∮0,65～1,0 mm |
| 8 | Precisión de posicionamiento | ±0,02 mm |
| 9 | Precisión de procesamiento | ≤0,1 mm |
| 10 | Rugosidad superficial (Ra) | Ra ≤ 60 μm |
| 11 | Fuerza silíndrica máxima | 377 N |
| 12 | Potencia total | 6 KW |
| 13 | Tensión de funcionamiento | 220V 50Hz ±10％ |
| 14 | Temperatura ambiente | 10℃～30℃ |
| 15 | Dimensiones del equipo | 3860*2660*1950 mm |
La herramienta de corte utilizada por el equipo es también el último hilo de diamante en forma de anillo. Al formar el hilo de diamante un bucle cerrado, se consigue el movimiento unidireccional del hilo de corte, lo que mejora en gran medida la velocidad lineal y la suavidad de la superficie de corte. Es una máquina de corte con buena precisión .
El bucle de hilo de diamante tiene 3 tipos diferentes: Recubrimiento completo, Recubrimiento de segmento y Recubrimiento de hilo. Cada uno tiene sus ventajas.
Pulse aquí para saber más sobre Cortar bucles de alambre.

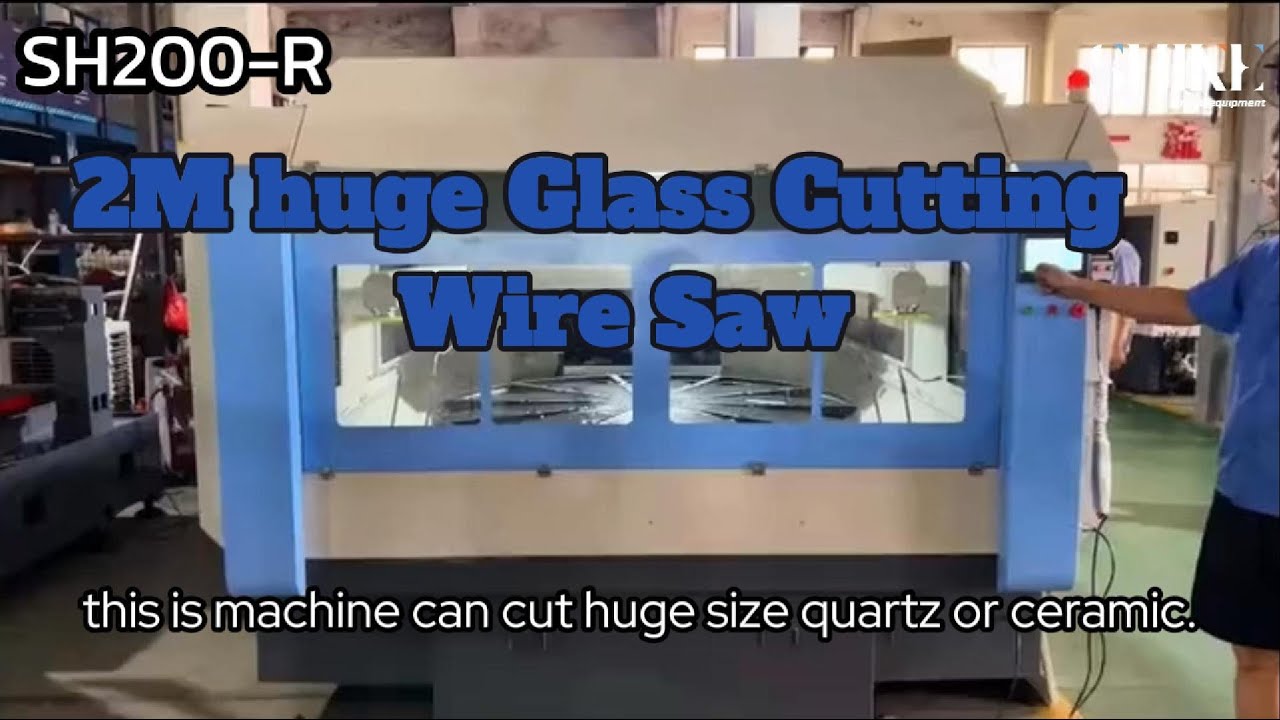

Sierra de hilo para corte de cuarzo SH200-R
Escaparate de efectos de corte in situ para clientes

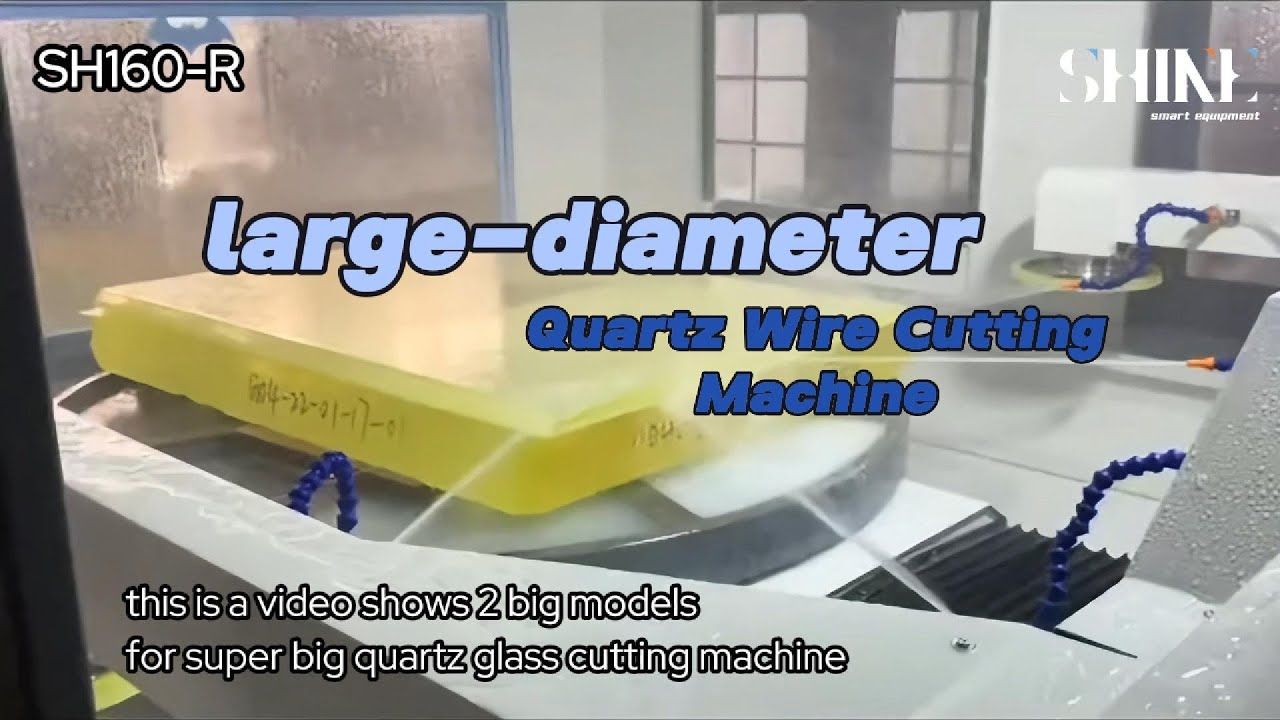

Excepto Sh200 hay varios otros tamaño de la máquina para su elección
En lugar de una mesa de carga grande, la mesa de carga puede personalizarse con 3 o 2 mesas más pequeñas .
Haga clic para ver más vídeos de nuestra cortadora en acción.
Optoelectrónica
sierra de hilo diamantado para vidrio
La cortadora se emplea para dar forma al zafiro sintético y otros cristales utilizados en tecnologías LED y láser.
Instituto de Investigación Científica
Sierra de hilo para cortar cuarzo
La cortadora se emplea para dar forma al zafiro sintético y otros cristales utilizados en tecnologías LED o láser.
Joyería y artículos de lujo
Sierra de hilo para cortar cuarzo
Elaboración de grandes piedras preciosas y cristal de zafiro para relojes y pantallas electrónicas de alta gama.
Industria cerámica
Sierra de hilo para cortar cuarzo
Este modelo de máquina puede cortar cerámica industrial como alúmina (óxido de aluminio), carburo de silicio, circonio, cordierita, titanato...
Industria de semiconductores
Máquina de sierra de alambre de corte Sic
Esta máquina se utiliza para cortar cuarzo y otros sustratos de cristal, que son fundamentales para las obleas y los chips semiconductores.
Velocidad de corte sin precedentes
Calidad de superficie superior
Corte de alta precisión
Diseño resistente
Mesa giratoria integrada
Pequeña pérdida de kerf
¿Cuál es el grosor máximo que puede cortar la máquina?
¿Cuál es el mayor tamaño de material que podemos cortar?
El mayor diámetro de material es de 2 metros.
¿Cómo minimiza la máquina el desperdicio de material durante el corte?
¿Cuál es la vida útil prevista del hilo de diamante y es sustituible por el usuario?
¿Requiere la máquina un entorno o unas condiciones de configuración especiales?
¿Qué tipo de asistencia técnica y garantía ofrecen con la compra de este equipo?

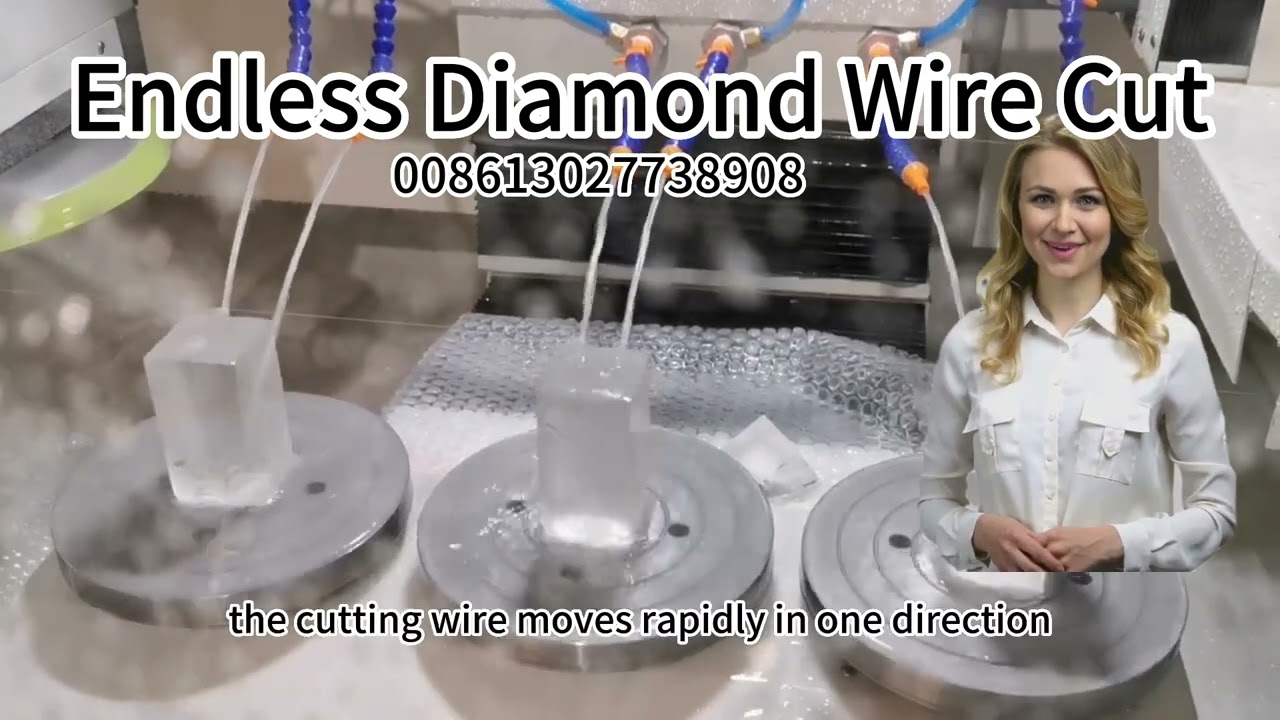

¿Qué es una cortadora de hilo de diamante sin fin?
Una cortadora de hilo de diamante sinfín utiliza un hilo de diamante en bucle cerrado, normalmente de unos 10 metros de longitud, que corre continuamente en una dirección a una velocidad lineal elevada (hasta 80 m/s).
A diferencia de las sierras de hilo tradicionales, que utilizan alambres alternativos largos, la sierra de hilo sin fin funciona suavemente sin invertir la dirección, lo que se traduce en una mayor estabilidad, una velocidad de corte más rápida y una calidad de superficie superior.
¿En qué se diferencia de una sierra de hilo tradicional?
Las sierras de hilo tradicionales utilizan hilos de varios kilómetros que se mueven de un lado a otro, lo que requiere cambios de dirección y ajustes de tensión.
La sierra de hilo sin fin Vimfun elimina este problema utilizando un bucle cerrado corto que se mueve continuamente en una dirección.
Esto mejora la eficacia del corte, prolonga la vida útil del hilo y produce un corte más limpio y preciso.
¿Qué materiales pueden cortarse con una cortadora de hilo de diamante sin fin?
La sierra de hilo de diamante sin fin Vimfun puede cortar materiales duros y quebradizos como silicio, zafiro, cerámica, grafito, vidrio y compuestos de fibra de carbono.
Se utiliza mucho en industrias de semiconductores, energía solar, óptica y procesamiento de materiales avanzados.
¿Cuál es la velocidad del hilo y la tensión de la sierra de hilo sin fin en funcionamiento?
El hilo de diamante discurre a velocidad lineal de 60-80 m/s con tensión entre 150-250 N.
Estos parámetros garantizan una alta eficacia de corte y un movimiento estable, produciendo superficies de corte uniformes en diversos materiales.
¿Cuál es el nivel de precisión de la cortadora de hilo de diamante sin fin?
Las sierras de hilo de diamante sin fin Vimfun garantizan la precisión de corte en ±0,03 mmLa máquina de mecanizado por arranque de virutas es adecuada para materiales de alto valor que exigen tolerancias extremadamente finas.
¿Cuál es la rugosidad de la superficie de corte de la sierra de hilo de diamante vimfun?
Las sierras de hilo de diamante sinfín Vimfun alcanzan una rugosidad superficial inferior al Ra 0,5 μmsegún el material.
¿Cómo elegir el modelo adecuado de sierra de hilo de diamante sin fin Vimfun?
La selección del modelo depende de tamaño de la pieza, dureza del material y requisitos de precisión.
- Nuestros ingenieros pueden ayudarle a optimizar los parámetros de su aplicación.
¿Cómo mantener y calibrar el equipo de corte con hilo de diamante sin fin?
El mantenimiento rutinario incluye la inspección del cable, la calibración de la tensión y la lubricación de las piezas móviles.
La cortadora de hilo de diamante Vimfun cuenta con control automático de la tensión del hilo y lubricación automática, lo que simplifica el funcionamiento.
La calibración puede realizarse antes de cada lote de corte mediante la interfaz digital incorporada.
