Clearceram-Z HS zählt zu den anspruchsvollsten optischen Werkstoffen für die Bearbeitung. Dank seines nahezu nullwertigen Wärmeausdehnungskoeffizienten und seiner außergewöhnlichen mechanischen Stabilität ist es das Material der Wahl für astronomische Teleskope, Lithographiesysteme und hochpräzise optische Instrumente – doch gerade diese Eigenschaften machen die Bearbeitung schwierig. Dieser Artikel behandelt alles Wissenswerte zum Schneiden von Clearceram-Z HS mit einer Diamantdrahtsäge.
~70%
Keramikanteil nach Volumen
≈0
Wärmeausdehnung (CTE nahe Raumtemperatur)
0,01 mm
Positioniergenauigkeit des SH200-R
Was ist Clearceram-Z HS?
Clearceram-Z HS ist eine Glaskeramik mit extrem niedriger Wärmeausdehnung, hergestellt von Ohara Inc. in Japan. Sie gehört zur SiO₂-Al₂O₃-Li₂O-Familie der Glaskeramiken und erreicht eine nahezu verschwindende Wärmeausdehnung, indem der positive Wärmeausdehnungskoeffizient der Mutterglasmatrix mit dem negativen Wärmeausdehnungskoeffizienten der darin gleichmäßig gewachsenen β-Quarz-Mischkristalle ausgeglichen wird.
Die Bezeichnung “HS” steht für eine besonders stabile Ausführung mit noch engerer Wärmeausdehnungskoeffizienten-Gleichmäßigkeit im Vergleich zur Standardausführung. Dadurch eignet sie sich ideal für großformatige Optiken wie Primärspiegelrohlinge für Teleskope, Halbleiter-Schrittmotorkomponenten, Interferometerelemente und Präzisionslaserspiegel. Unternehmen wie Ohara haben Clearceram-Z HS-Rohlinge für bedeutende internationale Teleskopprojekte, darunter das TMT (Thirty Meter Telescope), geliefert.
Durch die Vermeidung von Na, K, B, F und Pb in seiner Zusammensetzung ist es chemisch beständig und stabil gegenüber wiederholten Reinigungs- und Dünnschichtbeschichtungsprozessen.
“Die vollständigen Materialspezifikationen finden Sie auf der offiziellen Website.“ CLEARCERAM®-Z Produktseite von Ohara Corp.”
Warum lässt sich Clearceram-Z HS so schwer schneiden?
◆
Hohe Härte und Sprödigkeit
Mit einem Volumenanteil von ca. 70% ist Clearceram-Z HS deutlich härter als herkömmliches optisches Glas. Es widersteht herkömmlichen Schneidverfahren, bleibt aber gleichzeitig spröde – eine Kombination, die eine präzise Kraftkontrolle erfordert, um Risse oder Absplitterungen zu vermeiden.
◆
Thermische Empfindlichkeit während der Bearbeitung
Ironischerweise macht die extrem geringe Wärmeausdehnung des Materials das Wärmemanagement während der Bearbeitung unerlässlich. Ungleichmäßige Temperaturgradienten beim Schneiden können Spannungen und Mikrorisse verursachen. Die Kühlmitteltemperatur muss daher sorgfältig kontrolliert werden.
◆
Untergrundschädigungsrisiko
Aggressive Schnittparameter können zu Schäden unter der Oberfläche führen, die zwar an der Schnittfläche nicht sichtbar sind, aber die nachfolgende Polierung und die optische Leistung beeinträchtigen. Eine kontrollierte Vorschubgeschwindigkeit und Drahtspannung sind daher unerlässlich.
◆
Große Rohlingsabmessungen

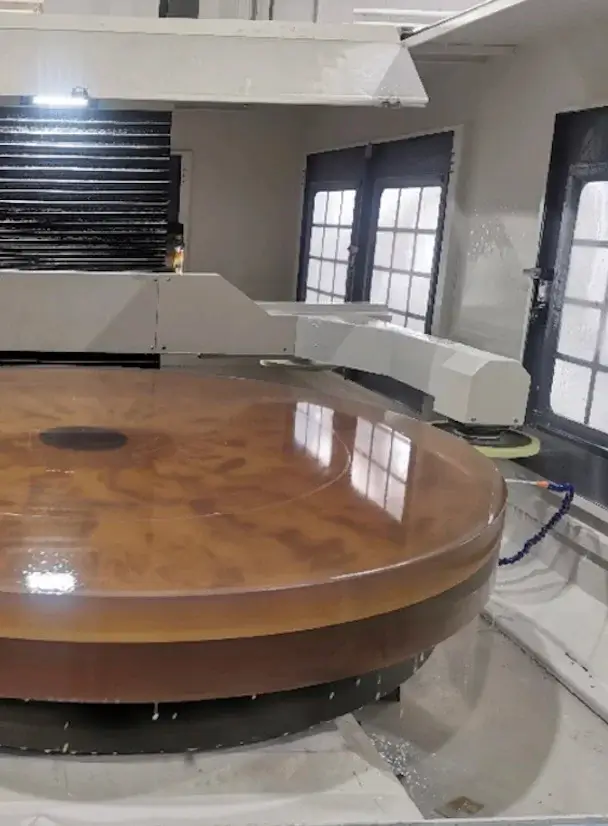

Clearceram-Z HS-Rohlinge sind oft sehr groß – es wurden bereits Rohlinge mit Durchmessern von über 1500 mm hergestellt. Das Schneiden in diesem Maßstab erfordert eine Maschine mit einem stabilen Gusskörper und gleichmäßiger Drahtspannung während des gesamten Schnitts.
Warum das Diamantdrahtsägen die bevorzugte Schneidmethode ist
Bei extrem harten und spröden optischen Werkstoffen wie Clearceram-Z HS bietet das Diamantdrahtsägen deutliche Vorteile gegenüber herkömmlichen Sägeverfahren oder Wasserstrahlschneiden. Der durchgehende Diamantdraht erzeugt eine schmale Schnittfuge, minimiert den Materialverlust an diesen hochwertigen Rohlingen und verteilt die Schnittkräfte gleichmäßig – wodurch das Bruchrisiko reduziert wird.
Im Gegensatz zum Sägen mit einem Sägeblatt benötigt das Drahtsägen keinen direkten, senkrecht zur Schnittfläche wirkenden Anpressdruck, wodurch das Risiko der Rissausbreitung in spröden Materialien verringert wird. Der dünne Draht ermöglicht zudem komplexere Schnittgeometrien, darunter Schrägschnitte und benutzerdefinierte Polygonformen, ohne dass das Werkstück neu positioniert werden muss.
Unser SH200-R Diamantdrahtsäge Sie wurde speziell für Materialien wie Clearceram-Z HS entwickelt. Das Maschinengehäuse besteht aus einer präzisionsgefertigten Gusseisenkonstruktion für optimale Schwingungsdämpfung, und das Positioniersystem erreicht eine Genauigkeit von 0,01 mm – eine entscheidende Voraussetzung beim Schneiden großer, hochwertiger optischer Rohlinge, wo jeder Mikrometer zählt.
Wichtige Schnittparameter für Clearceram-Z HS
Für einen optimalen Zuschnitt von Clearceram-Z HS ist die präzise Steuerung mehrerer voneinander abhängiger Parameter unerlässlich. Aus unseren Testerfahrungen mit diesem Material sind folgende Aspekte besonders wichtig:
Drahtgeschwindigkeit und Vorschubgeschwindigkeit
Es wird eine moderate Drahtvorschubgeschwindigkeit in Kombination mit einem kontrollierten, langsamen Vorschub empfohlen. Zu hohe Vorschübe erhöhen die Schnittkräfte und das Risiko von Unterflächenrissen. Die SH200-R ermöglicht die präzise, unabhängige Steuerung beider Parameter, sodass der Bediener für jede Werkstückgröße und -geometrie die optimale Einstellung finden kann.
Kühlmittelmanagement
Eine gleichmäßige Kühlmittelzufuhr ist aus zwei Gründen entscheidend: Wärmemanagement und Späneabfuhr. Wir empfehlen die Verwendung eines vollsynthetischen Kühlmittels, das speziell für die Bearbeitung von Glas und Keramik optimiert ist. Die Kühlmitteltemperatur sollte überwacht und konstant gehalten werden, da selbst geringe Temperaturschwankungen das Dimensionsverhalten des Materials während des Schneidprozesses beeinflussen.
Drahtspannung und Drahtverbrauch
Eine gleichmäßige Drahtspannung während des gesamten Schnitts gewährleistet eine gerade, ebene Schnittfuge. Da sich die Spannung des Diamantdrahts mit der Zeit verändert, gleicht die SH200-R dies automatisch aus und sorgt so für gleichbleibende Schnittqualität vom Anfang bis zum Ende jedes Schnitts.
Clearceram-Z HS im Vergleich zu vergleichbaren Materialien
| Material | Hersteller | CTE (×10⁻⁷/°C) | Bearbeitbarkeit | Primäre Anwendung |
|---|---|---|---|---|
| Clearceram-Z HS | Ohara (Japan) | ≈0 ± 0,02 | Mittel – Diamantwerkzeuge erforderlich | Teleskopspiegel, Lithographie |
| Zerodur | Schott (Deutschland) | ≈0 ± 0,02 | Mäßig – ähnlich wie CCZ-HS | Teleskopspiegel, Metrologie |
| ULE | Corning (USA) | ≈0 ± 0,03 | Einfacher – amorphes Glas | Weltraumoptik, Lithographie |
| Quarzglas | Mehrere | 5.5 | Gut – Standard-Diamantwerkzeuge | Allgemeine Präzisionsoptik |
Fallstudie: Zuschneiden eines 256 × 242 × 517 mm Clearceram-Z HS-Blocks
Wir bereiten derzeit einen Schneidtest an einem 256 × 242 × 517 mm großen Clearceram-Z HS-Rohling vor, der uns von einem Kunden aus der optischen Industrie geliefert wurde. Bei diesen Abmessungen handelt es sich um ein großes und wertvolles Werkstück – Fehler sind nicht verzeihlich.
Unser Testverfahren basiert auf der SH200-R mit vollständig unterstützter Werkstückspannung, konservativen Vorschubparametern und temperaturkontrollierter Kühlung während des gesamten Schnittvorgangs. Die Ergebnisse und Messwerte dieses Tests werden wir in einem Folgebeitrag veröffentlichen.
Diese Art von Praxistests beweist unser Engagement, die Schnittparameter an tatsächlichen Kundenmaterialien – und nicht nur an Standardglas – zu validieren, bevor die Serienproduktion beginnt.
Abschluss
Clearceram-Z HS ist ein außergewöhnliches Material, das die Herstellung einiger der präzisesten optischen Systeme ermöglicht, die je gebaut wurden. Für den korrekten Zuschnitt sind eine Maschine erforderlich, die auf Stabilität und Präzision ausgelegt ist, Parameter, die sorgfältig auf die Härte und Sprödigkeit des Materials abgestimmt sind, sowie ein Team mit umfassender Erfahrung in der Verarbeitung von Glaskeramiken mit extrem niedriger Wärmeausdehnung.
Wenn Sie mit Clearceram-Z HS, Zerodur, Quarzglas oder anderen harten optischen Materialien arbeiten und eine zuverlässige Schneidlösung benötigen, können Sie sich gerne bezüglich eines Schneidtests an Ihrem Material an uns wenden.
Kontaktieren Sie unser Team, um Ihre Anforderungen an das Schneiden von Clearceram-Z HS oder anderen optischen Materialien zu besprechen. Wir bieten Schneidetests vor der Serienfertigung an.
