大型ダイヤモンドワイヤーソーマシン
目次
説明
このSVシリーズは、通常グラファイトワイヤー切断機として知られている垂直ワイヤー切断装置であり、エンドレスのダイヤモンドワイヤーは地面に垂直であり、切断ワイヤーは左から右に移動します。X軸とY軸は自動的に移動し、Z軸は固定距離です。
これにはいくつかのモデルがある。 SVシリーズ エンドレスワイヤーカットマシンは、同じ垂直切断構造を持っていますが、サイズが異なります。

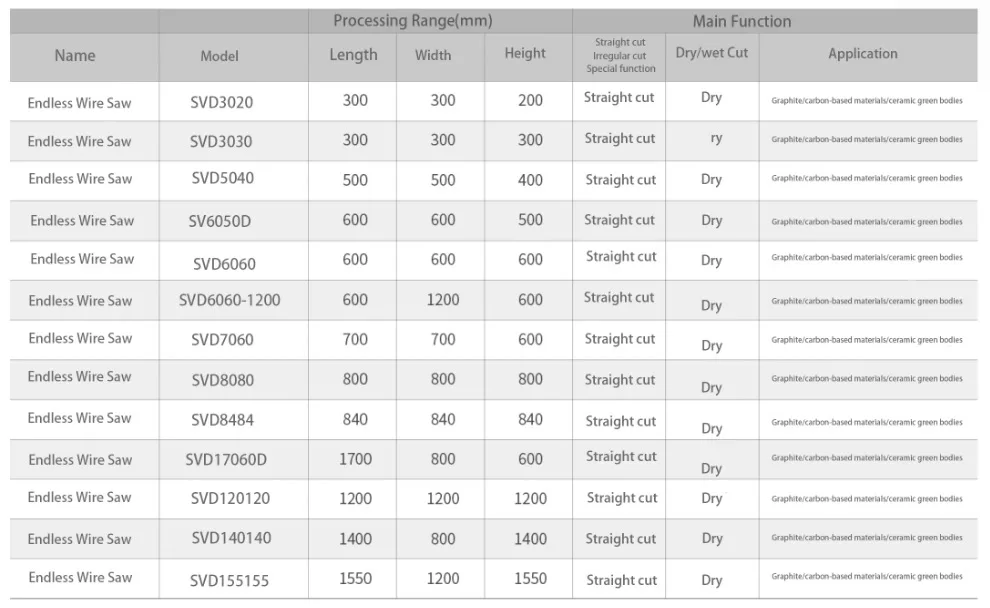

以下はスペックリストですが、お客様の素材サイズに合わせてカスタマイズすることも可能です。
エンドレス ワイヤーソー
ダイヤモンドワイヤーループ（切断ワイヤ）とガイドホイールは消耗品であり、ガイドホイールは運転頻度に応じて5～10ヶ月ごとに交換する必要があります。
このマシンにはウェットカットとドライカットがあり、見た目は少し違うが構造は同じだ。
黒鉛ワイヤー切断機の用途
| 応用 | 説明 |
|---|---|
| ブロック材のスライスと皮むき | リング状のダイヤモンドワイヤーを使って、ブロック状の素材をスライスし、皮をむく。 |
| 燃料電池用グラファイト・バイポーラ・プレート・スライシング | 水素燃料電池用グラファイト・バイポーラプレートの切断と切り出し。 |
| セラミック蒸発ボートの成分切断 | 食材の下ごしらえのために、セラミック蒸発ボートをスライスし、切り分ける。 |
| 複合材料のスライスと切断 | 炭素-炭素複合材料の切断と断面にリング状ダイヤモンドワイヤーを利用。 |
| 高温カーボン・シールリング切断 | 高温熱環境で使用されるカーボン-カーボン・シールリングの切断。 |
| … | すべての材料は、ドライカットと300〜3000ミリメートルの間の長さを処理するのに適しています。 |
- このシリーズのモデルは、必要に応じて特殊形状の切断プログラムをインストールすることができます。
黒鉛ワイヤー切断機の利点
1) 高性能、切断速度はバンドソーの打抜き機より速いです
2) 高精度、この機械の許容は ±0.05 mm です
3) 全自動、一人作業
4) バンドソーに比べカーフロスが少ない。
5) 導電性の有無に関係なく、すべての材料を切断する。
6) 柔らかくても、硬くても、脆くても、滑らかな表面を実現する。

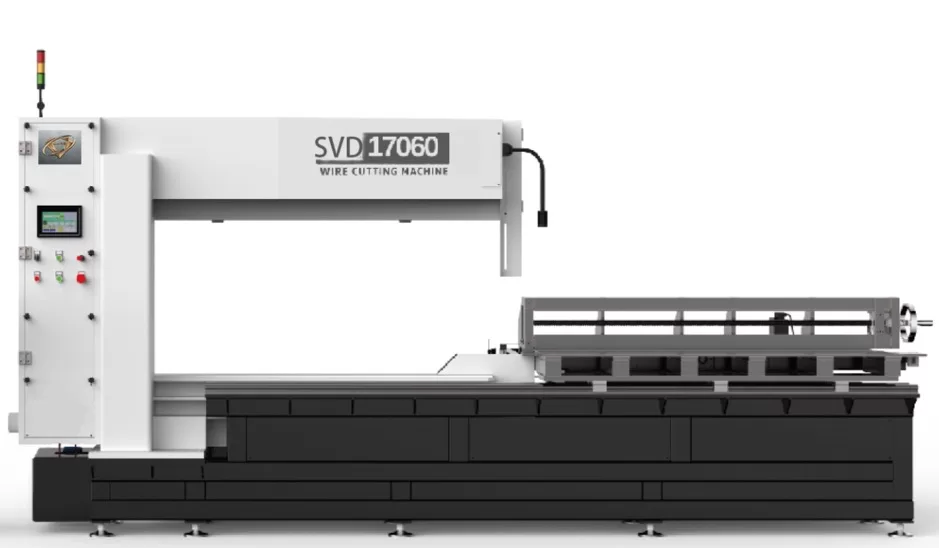

モデル SVD17060 技術的な変数
| 1 | 最大ワーク長 | 1700 mm |
| 2 | 最大ワーク幅 | 800 mm |
| 3 | 最大ワーク高さ | 600 mm |
| 4 | ワークテーブルX軸移動量 | 1700 mm |
| 5 | ワークテーブルY軸移動量 | 800 mm |
| 6 | モーター出力 | 2.2kw |
| 7 | エレクトリック | 0.6 Mpa |
| 10 | マシンサイズ | 4500*2100*2000 mm |
| 11 | マシン重量 | 2500キロ |
ビデオはグラファイトワイヤー切断機の機能を示しています。
切断の問題を完璧に解決します
あらゆる切断シーンに満足のいく性能で対応できる縦型ワイヤーカット機
サンプル切断サービスを受け付けており、情報を残して無料の切断テストサービスをお楽しみください→
