SVT 60-60
Cette machine de découpe conique peut découper des matériaux en cônes tridimensionnels et en cônes carrés. Elle peut découper des contours extérieurs et des trous intérieurs.
La machine de coupe conique SVT60-60 est une machine de coupe à fil diamanté qui utilise un fil diamanté en boucle fermée comme outil de coupe. Elle est capable de couper n'importe quel matériau plus mou que le diamant, y compris les matériaux conducteurs et non conducteurs.
En plus de couper des cônes, elle peut également couper des cônes carrés et divers autres profils bidimensionnels. Combinant plusieurs fonctions en une seule, il offre un fonctionnement simple et sa vitesse de coupe est 4 à 6 fois plus rapide que les appareils de coupe à fil traditionnels.
| Non. | Nom | Spécifications |
| 1 | Longueur maximale de la pièce (mm) | 600 |
| 2 | Largeur maximale de la pièce (mm) | 600 |
| 3 | Hauteur maximale de la pièce (mm) | 600 |
| 4 | Course de l'axe X de la table de travail (mm) | 600 |
| 5 | Déplacement de l'axe Y de la table de travail (mm) | 600 |
| 6 | Vitesse maximale du fil diamanté (m/s) | 84 |
| 7 | Incrément d'avance minimum sur l'axe Y (mm) | 0.01 |
| 8 | Incrément d'alimentation minimum sur l'axe Z (mm) | 0.01 |
| 9 | Répéter la précision du positionnement sur l'axe Y (mm) | 0.03 |
| 10 | Répéter la précision du positionnement sur l'axe Z (mm) | 0.03 |
| 11 | Consommation électrique totale (kW) | 7.5 |
| 12 | Source de courant | 3800V 50Hz |
| 13 | Taille de la machine (mm) | 3200*2600*2400 |
| 14 | Poids de la machine (kg) | 3500 |
| 15 | Pression atmosphérique (MPa) | 0.15-0.25 |

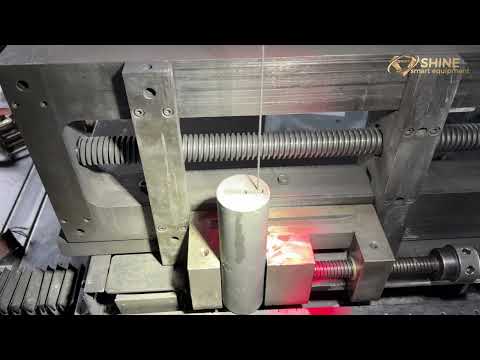

Machine de coupe conique SV T60-60 Présentation de l'effet de coupe sur le site du client
@shinediamondwireloop Coupez d'abord le cône, puis coupez les tranchées.
♬ 原聲 - Coupe de fil brillant - Coupe de fil brillant
Cliquez pour regarder d'autres vidéos montrant notre machine à découper en action.
Cette machine a 4 fonctions combinées en 1, voici les vidéos de celles-ci
Voici des vidéos sur la façon dont il coupe les tranches automatiquement
Voici des vidéos sur la coupe de profils extérieurs complexes
Voici une vidéo sur la façon dont il coupe les contours intérieurs

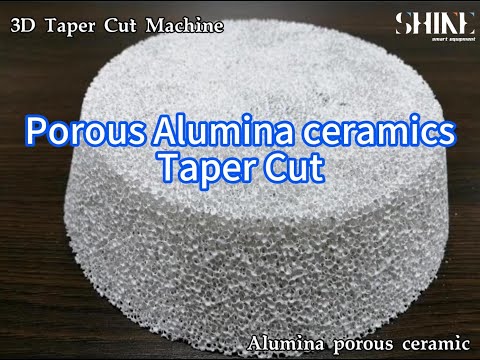

Voici une vidéo sur la façon dont il coupe les cônes
Comparaison entre une scie à ruban diamantée et une scie à fil diamanté unique
Aspect | Scie à ruban diamant | Scie à fil diamanté sans fin |
Mécanisme de coupe | Utilise une boucle continue de bande diamantée comme outil de coupe. | L'utilisation d'une boucle continue de fil diamanté comme outil de coupe. |
Vitesse de coupe | Vitesse de coupe généralement plus lente en raison du mouvement de la bande. | Vitesse de coupe plus rapide grâce au mouvement linéaire continu du fil. |
Largeur de saignée | A généralement une largeur de saignée plus large, ce qui entraîne davantage de gaspillage de matériau. | Minimise la largeur du trait de scie, ce qui entraîne un gaspillage de matériau minimal. |
Qualité de la surface de coupe | Peut nécessiter des étapes de polissage supplémentaires pour obtenir une finition lisse. | Coupe et polit simultanément, assurant une surface lisse et brillante. |
Polyvalence | Convient aux coupes basiques et aux lignes droites. | Très polyvalent, adapté aux formes complexes et aux designs complexes. |
Précision | Précision modérée ; peuvent ne pas réaliser des conceptions complexes avec précision. | Offre une haute précision, idéale pour les composants complexes en graphite. |
Efficacité matérielle | Peut être moins économe en matériaux en raison de coupes plus larges. | Maximise l’efficacité du matériau avec des coupes étroites. |
Génération de poussière | Génère plus de poussière, nécessitant potentiellement des systèmes d’extraction de poussière. | Produit un minimum de poussière, contribuant à un environnement de travail plus propre. |
Application | Principalement utilisé pour des tâches de coupe plus simples | Idéal pour divers découpages Les besoins de l'entreprise, en particulier les pièces complexes en graphite, sont très importants. |
Cas d'utilisation idéal | Coupes droites basiques en graphite. | Coupes de précision, conceptions complexes et composants complexes en graphite. |
Caractéristiques du produit : Équipement compact et précis de coupe du fil diamanté en graphite
La SVI50-50 a été conçue dans un souci de simplicité et de précision, offrant une multitude de caractéristiques adaptées à vos besoins de coupe. Voici ce qui distingue notre équipement :
- Conception compacte et peu encombrante : Grâce à sa structure simple et compacte, notre équipement occupe un minimum d'espace au sol tout en offrant des capacités de coupe impressionnantes. Malgré son faible encombrement, il offre une grande taille de coupe, ce qui permet de trancher facilement divers matériaux.
- Configuration de coupe verticale : La configuration de coupe verticale de notre équipement facilite la découpe pratique et précise des contours des matériaux. Cette configuration garantit un accès optimal à la zone de coupe, ce qui permet de découper avec précision et efficacité des formes et des profils complexes.
- Technologie de coupe du fil diamanté en boucle fermée : Équipé d'un outil de coupe de fil diamanté en boucle fermée, notre équipement garantit des performances de coupe précises et efficaces. Avec des diamètres de fil allant de 0,65 à 0,8 mm, notre machine offre des largeurs de trait de scie étroites, ce qui permet de réduire au minimum la production de poussière et l'accumulation de débris concentrés pendant le processus de coupe.
- Résistance minimale à la coupe : Le fil de coupe fin et la résistance de coupe minimale de notre équipement minimisent le risque d'écaillage ou d'endommagement des bords du matériau pendant la coupe. Cela garantit des surfaces de coupe propres et lisses, préservant l'intégrité du matériau et minimisant les besoins de post-traitement.
- Fonctionnalité de programmation puissante : Nos équipements sont dotés d'une fonctionnalité de programmation robuste, capable de s'intégrer de manière transparente aux dessins de CAO pour en faciliter l'utilisation. Les utilisateurs peuvent ainsi importer et exécuter des tâches de découpe directement à partir de fichiers CAO, ce qui rationalise le processus de découpe et garantit la précision.
- Maintenance et contrôle à distance : Conçus dans un souci de commodité et d'efficacité, nos équipements prennent en charge la maintenance et le contrôle à distance par les fabricants. Cette fonction permet le diagnostic, le dépannage et le contrôle à distance, ce qui améliore le temps de fonctionnement de l'équipement et minimise les temps d'arrêt pour les tâches de maintenance.
Netteté exceptionnelle
Qualité de surface supérieure
Largeur minimale de la bande de roulement
Faibles émissions de poussières
Haute précision
Protection complète du système
4 fonctions combinées en 1
Métal Poreux
Industrie du stockage de l'énergie
Le fil diamanté sans fin peut couper les métaux poreux et les nettoyer sans endommager la structure du matériau.
Usinage du graphite
Industrie des semi-conducteurs et de l'énergie solaire
Il est largement utilisé pour couper des produits en graphite de différentes tailles tels que des bateaux en graphite, des électrodes, des moules, des composants de fours industriels, des creusets en graphite, des anodes de batteries...
Composites carbone-carbone
Aérospatiale, industrie automobile
Notre scie à fil sans fin peut couper des matériaux carbone-carbone sans délamination,
Corps vert en céramique
Céramique Céramique
La vitesse de coupe des céramiques vertes est très rapide et l'angle de coupe des formes spéciales est également parfait.
Carton ondulé
Industrie des animaux de compagnie et de l'emballage
Cette machine peut couper le papier ondulé très rapidement et maintenir la structure du papier. Elle est largement utilisée pour couper le papier pour chat.
Qu'est-ce qu'une scie à câble diamanté sans fin ?
Une scie à câble diamanté sans fin utilise un câble diamanté en boucle fermée, généralement d'une longueur d'environ 10 mètres, qui se déplace en continu dans une direction à une vitesse linéaire élevée (jusqu'à 80 m/s).
Contrairement aux scies à fil traditionnelles qui utilisent de longs fils en mouvement alternatif, la scie à fil sans fin fonctionne en douceur sans inversion de sens, ce qui se traduit par une plus grande stabilité, une vitesse de coupe plus rapide et une qualité de surface supérieure.
Quelle est la différence entre cette scie à fil et la scie à ruban ?
La vitesse de coupe serait similaire, mais la qualité de la surface de coupe de la scie à fil est bien meilleure et la perte de kerf est plus faible.
Comment la machine minimise-t-elle les pertes de matériau pendant la coupe ?
Quelle est la durée de vie prévue du câble diamanté et est-il remplaçable par l'utilisateur ?
La machine nécessite-t-elle un environnement ou des conditions d'installation spécifiques ?
Quel type d'assistance technique et de garantie offrez-vous à l'achat de cet équipement ?
Quels sont les matériaux qui peuvent être coupés à l'aide d'une scie à câble diamanté sans fin ?
Il est largement utilisé dans les industries des semi-conducteurs, de l'énergie solaire, de l'optique et du traitement des matériaux avancés.
Quelle est la précision de coupe que la scie à câble diamanté vimfun peut atteindre ?
Quelle est la vitesse et la tension du fil en fonctionnement ?
Le câble diamanté se déplace à un vitesse linéaire de 60 à 80 m/s avec des tensions entre 150-250 N.
Ces paramètres garantissent une grande efficacité de coupe et un mouvement stable, produisant des surfaces de coupe homogènes sur différents matériaux.
Quelle est la rugosité de surface que la scie à câble diamanté vimfun peut atteindre ?
Comment choisir le bon modèle de scie à câble diamanté sans fin Vimfun ?
Le choix du modèle dépend la taille de la pièce, la dureté du matériau et les exigences de précision.
Nos ingénieurs peuvent vous aider à optimiser les paramètres de votre application.
