SVM 60-60
SVM 60-60 is a Multi Wire Saw using an closed-loop diamond wire as cutting tool.
It has 4 cutting wires working at same time, so you can get 5 slices per time.
This machine is based on a vertical wire cutting system and features multiple wires cutting simultaneously. It allows for the option of operating a single wire or multiple wires at the same time. The distance between the wires is fixed, ranging from approximately 2 to 5 mm, making it ideal for mass production of products with identical dimensions.
| Không. | Tên | Thông số kỹ thuật |
| 1 | Chiều dài phôi tối đa (mm) | 600 |
| 2 | Chiều rộng phôi tối đa (mm) | 600 |
| 3 | Chiều cao phôi tối đa (mm) | 600 |
| 4 | Hành trình trục X của bàn làm việc (mm) | 600 |
| 5 | Hành trình trục Y của bàn làm việc (mm) | 600 |
| 6 | Tốc độ dây kim cương tối đa (m/s) | 70 |
| 7 | Gia tăng nguồn cấp dữ liệu tối thiểu Trục Y (mm) | 0.01 |
| 8 | Trục Z tăng lượng nạp tối thiểu (mm) | 0.01 |
| 9 | Độ chính xác định vị lặp lại Trục Y (mm) | 0.03 |
| 10 | Độ chính xác định vị lặp lại Trục Z (mm) | 0.03 |
| 11 | Tổng công suất tiêu thụ (kW) | 4 |
| 12 | Nguồn cấp | 380V 50Hz |
| 13 | Kích thước máy (mm) | 2100*1600*1800 |
| 14 | Trọng lượng máy (kg) | 1500 |
| 15 | Áp suất không khí (MPa) | 0.15-0.25 |

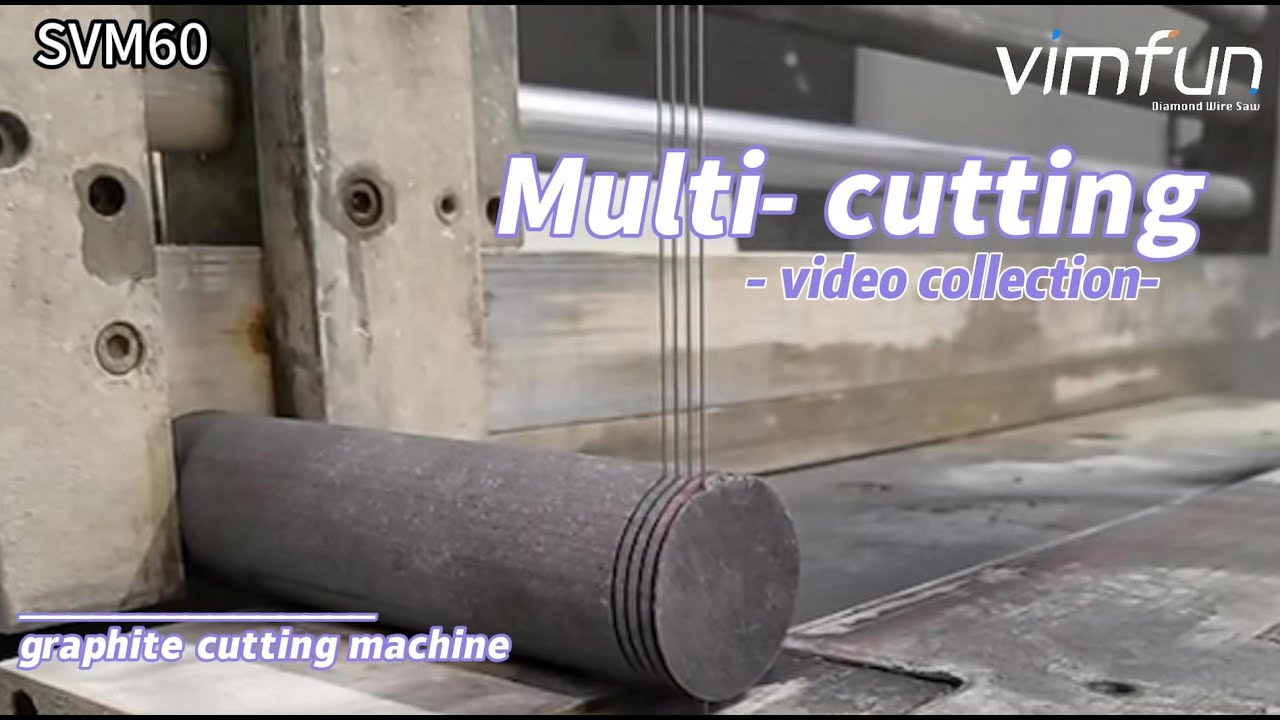

Graphite Multi Wire Saw SVM60-60 Customer On-site Cutting Effect Showcase
Nhấp vào đây để xem thêm video về máy cắt của chúng tôi đang hoạt động.
So sánh giữa máy cưa vòng kim cương và máy cưa dây kim cương đơn
Diện mạo | Máy cưa vòng kim cương | Cưa dây kim cương vô tận |
Cơ chế cắt | Sử dụng một vòng liên tục của dải phủ kim cương làm công cụ cắt. | Sử dụng một vòng lặp liên tục của Dây bọc kim cương như là dụng cụ cắt. |
Cắt nhanh | Nói chung tốc độ cắt chậm hơn do sự chuyển động của dải. | Tốc độ cắt nhanh hơn do chuyển động tuyến tính liên tục của dây. |
Chiều rộng Kerf | Thông thường có chiều rộng rãnh rộng hơn, dẫn đến lãng phí vật liệu nhiều hơn. | Giảm thiểu độ rộng rãnh cắt, dẫn đến lãng phí vật liệu ở mức tối thiểu. |
Chất lượng bề mặt cắt | Có thể yêu cầu các bước đánh bóng bổ sung để đạt được độ mịn hoàn thiện. | Đồng thời cắt và đánh bóng, đảm bảo bề mặt mịn màng và sáng bóng. |
Tính linh hoạt | Thích hợp cho các đường cắt cơ bản và đường thẳng. | Rất linh hoạt, phù hợp với hình dạng phức tạp và thiết kế phức tạp. |
Độ chính xác | Độ chính xác vừa phải; có thể không đạt được các thiết kế phức tạp một cách chính xác. | Cung cấp độ chính xác cao, lý tưởng cho các thành phần than chì phức tạp. |
Hiệu quả vật liệu | Có thể ít tiết kiệm vật liệu hơn do cắt rộng hơn. | Tối đa hóa hiệu quả vật liệu với các vết cắt hẹp. |
Tạo bụi | Tạo ra nhiều bụi hơn, có thể cần đến hệ thống hút bụi. | Tạo ra bụi tối thiểu, góp phần tạo ra môi trường làm việc sạch hơn. |
Ứng dụng | Chủ yếu được sử dụng cho các nhiệm vụ cắt đơn giản hơn | Phù hợp cho Các loại cắt Các yêu cầu, đặc biệt là các bộ phận graphite phức tạp. |
Trường hợp sử dụng lý tưởng | Các vết cắt thẳng cơ bản bằng than chì. | Đường cắt chính xác, thiết kế phức tạp và các thành phần than chì phức tạp. |
Tính năng sản phẩm: Thiết bị cắt dây kim cương bằng graphite nhỏ gọn và chính xác
SVM60-60 is designed with simplicity and precision in mind, offering a host of features tailored to meet your cutting needs. Here’s what sets our equipment apart:
- Thiết kế nhỏ gọn và tiết kiệm không gian: Với thiết kế đơn giản và gọn nhẹ, thiết bị của chúng tôi chiếm ít diện tích sàn nhưng vẫn mang lại khả năng cắt ấn tượng. Mặc dù có kích thước nhỏ gọn, thiết bị này vẫn có kích thước cắt lớn, cung cấp không gian rộng rãi để cắt các loại vật liệu một cách dễ dàng.
- Cấu hình cắt dọc: Cấu hình cắt dọc của thiết bị chúng tôi cho phép cắt viền vật liệu một cách thuận tiện và chính xác. Cấu hình này đảm bảo tiếp cận tối ưu đến khu vực cắt, cho phép cắt chính xác và hiệu quả các hình dạng và đường viền phức tạp.
- Công nghệ cắt dây kim cương vòng kín: Được trang bị công cụ cắt dây kim cương vòng kín, thiết bị của chúng tôi đảm bảo hiệu suất cắt chính xác và hiệu quả. Với đường kính dây từ 0,65 đến 0,8 mm, máy của chúng tôi tạo ra độ rộng vết cắt hẹp, giúp giảm thiểu bụi phát sinh và tập trung mảnh vụn trong quá trình cắt.
- Khả năng chống cắt tối thiểu: Dây cắt mỏng và lực cắt tối thiểu của thiết bị chúng tôi giúp giảm thiểu nguy cơ vỡ mép hoặc hư hỏng vật liệu trong quá trình cắt. Điều này đảm bảo bề mặt cắt sạch sẽ và mịn màng, giữ nguyên tính toàn vẹn của vật liệu và giảm thiểu yêu cầu gia công sau cắt.
Kim loại xốp
Ngành công nghiệp lưu trữ năng lượng
Dây kim cương vô tận có thể cắt kim loại xốp một cách chính xác và sạch sẽ mà không gây hư hỏng cấu trúc vật liệu.
Chế tạo chi tiết bằng graphite
Ngành công nghiệp bán dẫn và năng lượng mặt trời
Nó được sử dụng rộng rãi để cắt các sản phẩm graphite có kích thước khác nhau như thuyền graphite, điện cực, khuôn mẫu, các bộ phận của lò công nghiệp, chén graphite, cực dương pin...
Composite carbon-carbon
Ngành hàng không vũ trụ, Ngành ô tô
Máy cắt dây liên tục của chúng tôi có thể cắt vật liệu carbon-carbon mà không gây bong tróc.
Gốm sứ thân thiện với môi trường
Gốm sứ Gốm sứ
Tốc độ cắt của gốm xanh rất cao, và góc cắt của các hình dạng đặc biệt cũng hoàn hảo.
Bìa carton gợn sóng
Ngành công nghiệp thú cưng và đóng gói
Máy này có thể cắt giấy gợn sóng rất nhanh và giữ nguyên cấu trúc giấy, được sử dụng rộng rãi để cắt bảng cào móng cho mèo.
Độ sắc nét vượt trội
Việc sử dụng kim cương làm công cụ cắt, kết hợp với tốc độ dây cao, đảm bảo máy có độ sắc nét đặc biệt.
Chất lượng bề mặt vượt trội
Sự chuyển động liên tục của dây kim cương vô tận và độ chính xác của chuyển động một chiều của nó tạo ra một quá trình cắt mượt mà và đều đặn.
Chiều rộng vết cắt tối thiểu
Khe cắt hẹp có độ rộng khoảng 0,7 mm. Điều này giúp giảm thiểu lãng phí vật liệu và tối ưu hóa hiệu suất.
Phát thải bụi thấp
Đường kính dây nhỏ và thiết kế cấu trúc máy giúp giảm thiểu bụi.
Độ chính xác cao
Chuyển động một chiều của dây kim cương vô tận và độ ổn định của máy đảm bảo các đường cắt chính xác với độ lệch tối thiểu.
Hệ thống cực kỳ đơn giản
Hệ thống phần mềm CNC là một hệ thống phần mềm thông minh cao. Bộ vi xử lý chính chuyên dụng hoạt động ở tần số lên đến 800MHz và đã được tối ưu hóa đặc biệt cho xử lý dữ liệu lớn. Do đó, việc gia công cắt trực tiếp có thể được thực hiện một cách đơn giản và trực quan thông qua các thiết lập kích thước cắt đơn giản.
Bảo vệ hệ thống toàn diện
Hệ thống được trang bị công nghệ điều khiển thích ứng tiên tiến, theo dõi tự động quỹ đạo gia công, hiển thị thời gian thực quá trình cắt gọt và các chức năng vận hành tiện lợi như xem trước quá trình gia công. Đồng thời, hệ thống còn tích hợp chức năng bảo vệ bộ nhớ tự động trong trường hợp mất điện, đảm bảo bảo vệ toàn diện trước các sự cố như mất điện đột ngột và sự cố hệ thống.
Dịch vụ hậu mãi không lo lắng
Hệ thống phần cứng CNC của thiết bị này được cấu thành từ một hệ thống nhúng chuyên dụng hoàn toàn tự phát triển, có sức mạnh xử lý cao và khả năng cập nhật hệ thống từ xa qua kết nối không dây. Nhà sản xuất có thể thực hiện chẩn đoán và bảo trì từ xa bất cứ lúc nào, ở bất kỳ đâu, bất kể thiết bị được bán ở đâu.
Chiều dài cắt đa năng
việc không có hạn chế về độ dài của dây kim cương vô tận cho phép máy thích ứng với nhiều kích cỡ sản phẩm khác nhau, mang lại tính linh hoạt và linh hoạt trong thao tác cắt.
Chúng tôi cần thực hiện việc cắt chính xác các thấu kính germanium, có hình dạng rất đặc biệt và yêu cầu độ chính xác cao. Các thử nghiệm mẫu của chúng tôi đã thành công tốt đẹp và hoàn toàn đáp ứng các yêu cầu. Thiết bị đã đặt hàng hiện đang được sản xuất bình thường.
Độ dày tối đa mà máy có thể cắt được là bao nhiêu?
Máy có khả năng cắt lát với độ dày từ 0,1 đến 600 mm và có thể thực hiện cắt tự động sau khi chương trình đã được cài đặt.
Sự khác biệt giữa máy cắt dây và máy cắt băng là gì?
Tốc độ cắt sẽ tương tự, nhưng chất lượng bề mặt cắt của máy cắt dây tốt hơn nhiều. Và độ mất kerf cũng nhỏ hơn.
Máy móc hoạt động như thế nào để giảm thiểu lãng phí vật liệu trong quá trình cắt?
HorizonCrystal được trang bị dây kim cương có độ chính xác cao với đường kính từ 0,35 đến 0,8 mm, do đó vết cắt rất nhỏ.
Tuổi thọ dự kiến của dây kim cương là bao lâu, và liệu nó có thể được người dùng thay thế được không?
Tuổi thọ của dây kim cương phụ thuộc vào tần suất sử dụng và độ cứng của vật liệu. Đối với dây cắt graphite, 1 sợi có thể cắt khoảng 15 mét vuông. Dây có thể thay thế bởi người dùng, và chúng tôi cung cấp hướng dẫn chi tiết về cách thay thế dây.
Máy có yêu cầu môi trường chuyên dụng hoặc điều kiện cài đặt đặc biệt không?
Đối với quá trình cắt graphite, thông thường cơ sở của khách hàng sẽ có hệ thống thu gom bụi. Hệ thống này có thể được kết nối với máy của chúng tôi khi máy đang hoạt động.
Quý khách sẽ được hỗ trợ kỹ thuật và bảo hành như thế nào khi mua thiết bị này?
Chúng tôi cung cấp bảo hành toàn diện trong vòng 1 năm và hỗ trợ kỹ thuật qua video hoặc tại chỗ sau khi mua hàng để đảm bảo máy móc của quý khách hoạt động với hiệu suất tối ưu và mọi sự cố được giải quyết nhanh chóng.
